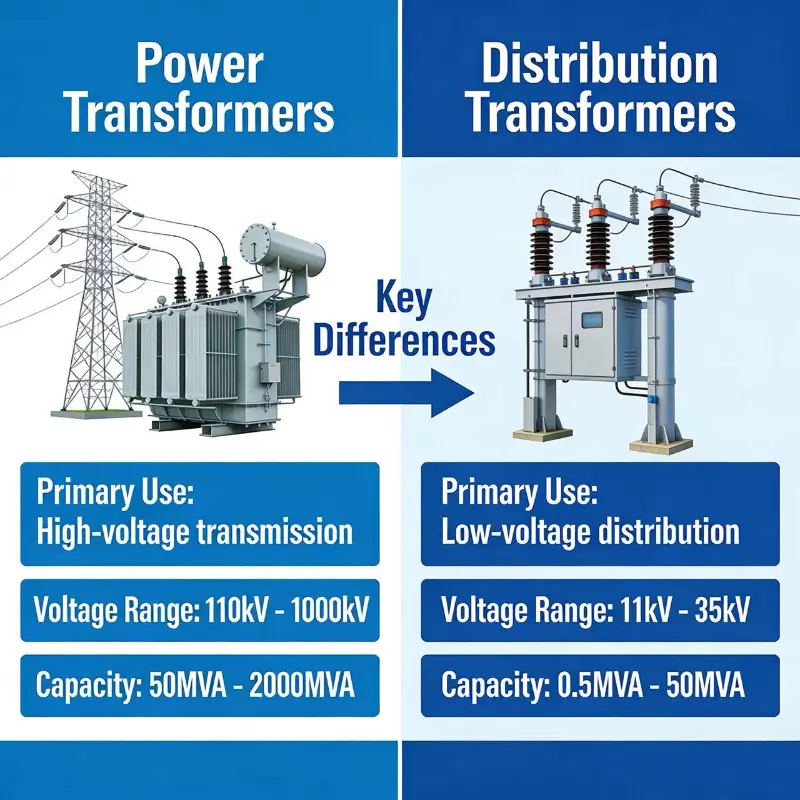

Jaka jest różnica między transformatorem mocy a transformatorem rozdzielczym?

Transformatory mocy są podłączane głównie do sieci przesyłowej, gdzie są zasadniczo stosowane przy wyższym napięciu, podczas gdy transformatory rozdzielcze są stosowane w części dystrybucyjnej, dlatego zawsze spotykają się z niskimi poziomami napięcia.

Teraz dojdę do różnic

1. Ponieważ są stosowane w sieci przesyłowej, zwykle pracują przy napięciu > 33 KV, podczas gdy transformatory rozdzielcze są zwykle podłączane przy napięciu < 33 KV.

2. Ze względu na wyższe napięcie znamionowe poziom izolacji transformatorów mocy jest bardzo wysoki, podczas gdy transformatorów rozdzielczych jest niski.

3. Wahania obciążenia są mniejsze w transformatorach mocy, podczas gdy są większe w transformatorach rozdzielczych, ponieważ są one bezpośrednio podłączone do obciążenia.

4. Transformatory mocysą zaprojektowane tak, aby wytrzymywały utratę Cu i żelaza przez 24 godziny, stąd ich mechanizm chłodzenia jest bardzo silny, podczas gdy w transformatorach rozdzielczych utrata Cu odbywa się w oparciu o cykl obciążenia, podczas gdy straty żelaza są zawsze obecne.

5. Projektując transformatory mocy zwraca się uwagę, aby straty Cu przy pełnym obciążeniu były mniejsze. Podczas gdy w transformatorach rozdzielczych straty żelaza są minimalne.

6. W transformatorach mocy wartości znamionowe są wyższe, dlatego używamy doskonałego rdzenia jako rdzenia stalowego CRGO, podczas gdy w transformatorach dystrybucyjnych stosowana jest stal amorficzna.

7. Ponieważ CRGO STEEL może przenosić większy strumień na jednostkę masy, stąd ciężar właściwy transformatorów mocy jest mniejszy niż transformatorów rozdzielczych.

8. Transformatory mocy są zaprojektowane tak, aby osiągnąć maksymalną wydajność przy pełnym obciążeniu. Zatem zgodnie z warunkiem maksymalnej sprawności – utrata miedzi w transformatorach mocy przy pełnym obciążeniu = strata żelaza.

· Podczas gdy w transformatorach rozdzielczych przyjmujemy, że jest on obciążony średnio do 70 - 75 procent mocy znamionowej, dlatego jest zaprojektowany tak, aby osiągał maksymalną sprawność na poziomie 70 - 75 procent, a więc zgodnie ze wzorem maksymalnej sprawności -

utrata miedzi przy pełnym obciążeniu = 2* utrata żelaza.

Wzór na maksymalną wydajność transformatorów (x ^2 * strata cu = utrata żelaza), gdzie x to obciążenie transformatora.

1. Zatem dla transformatorów mocy obciążenie wynosi 100%, stąd utrata Cu = utrata żelaza.

2. Dla transformatorów rozdzielczych obciążenie wynosi 70%, stąd 0,7 ^ 2 * Strata Cu = strata żelaza, stąd strata Cu = 2 * strata żelaza.
