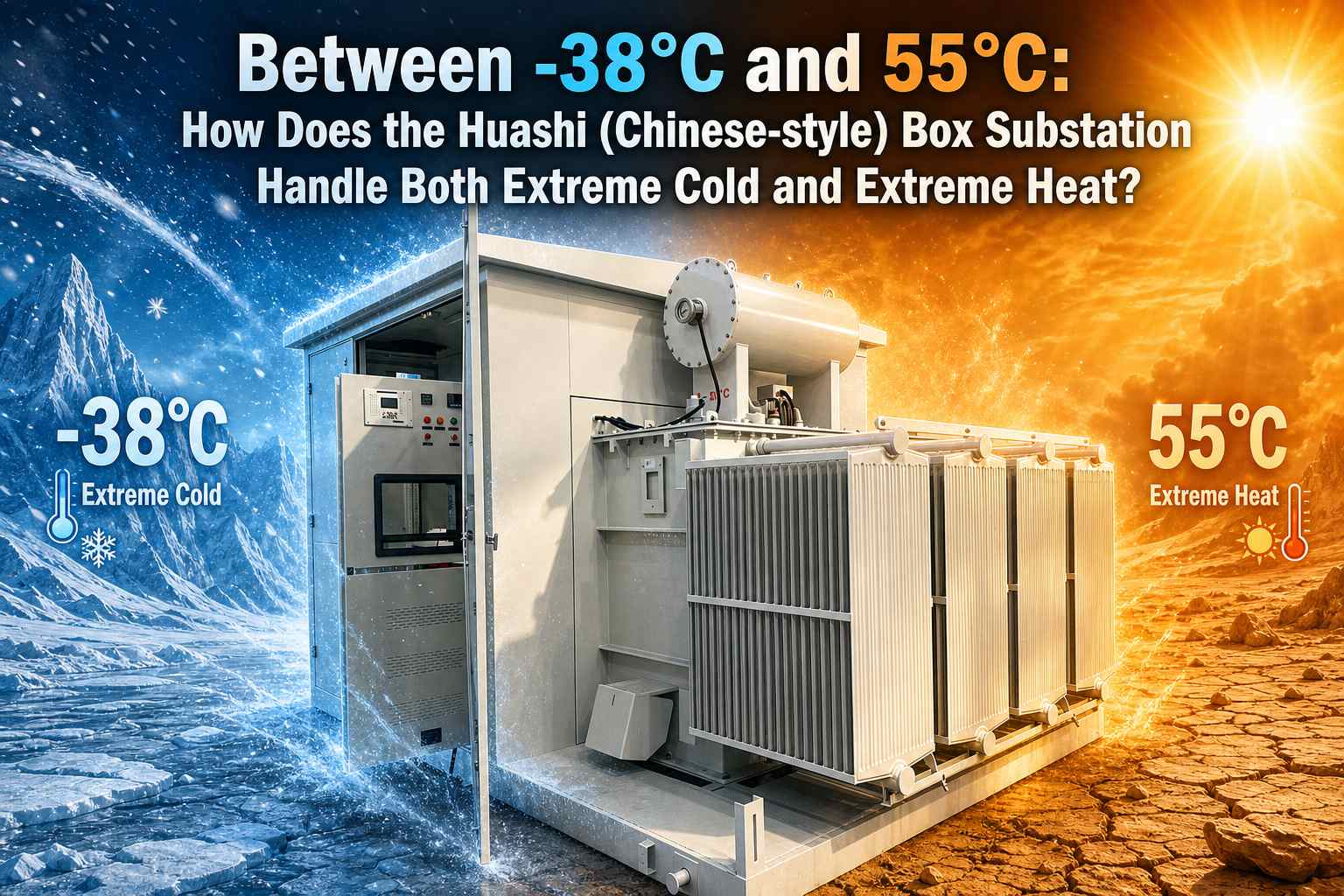

Pomiędzy -38°C a 55°C: Jak działa podstacja Huashi (w stylu chińskim)

W zagranicznych lokalizacjach projektów związanych z nowymi energiami, takich jak Gobi w Azji Środkowej, Daleki Wschód w Rosji i pustynie w Afryce, urządzenia narażone są na ogromne różnice temperatur przez cały rok: temperatura zimą spada do -38°C, a temperatura powierzchni latem wzrasta do 55°C. W takich warunkach konwencjonalne podstacje skrzynkowe są bardzo podatne na awarie, obejmujące krzepnięcie oleju w niskiej temperaturze, zacinanie się mechanizmu przełączającego, wyłączanie przeciążeniowe w wysokiej temperaturze i przyspieszone starzenie się izolacji – co bezpośrednio wpływa na ciągłą produkcję energii w elektrowniach fotowoltaicznych i wiatrowych.Zhejiang Deyan Electric Co., Ltd.zoptymalizowała i zmodernizowała swoją chińską podstację skrzynkową pod kątem złożonych warunków pracy za granicą, osiągając stabilną i ciągłą pracę w szerokim zakresie temperatur od -38°C do 55°C, dostarczając niezawodne prefabrykowane rozwiązania w zakresie dystrybucji energii dla globalnych wykonawców EPC i nowych klientów stacji energetycznych.

Tym, co odróżnia podstację skrzynkową w stylu chińskim od tradycyjnych podstacji skrzynkowych w stylu europejskim, jest jej podstawowa cecha: korpus transformatora jest zamontowany na zewnątrz, a radiatory są bezpośrednio wystawione na działanie powietrza, a ciepło odprowadzane jest przez naturalną wentylację. Daje to z natury doskonały potencjał rozpraszania ciepła, co jest podstawową zaletą przy dostosowywaniu się do scenariuszy o wysokiej temperaturze. Opierając się na tym fundamencie konstrukcyjnym, Deyan Electric wykonał specjalistyczne, dostosowane do indywidualnych potrzeb projekty ukierunkowane na dwa główne punkty problematyczne, czyli ekstremalne zimno i ekstremalne ciepło, rozwiązując za jednym razem wyzwania związane z działaniem sprzętu spowodowane ogromnymi różnicami temperatur.

Warunki pracy w wysokiej temperaturze 55°C: zwiększone odprowadzanie ciepła, brak wyzwalania w wysokiej temperaturze

W projektach pustynnych na Bliskim Wschodzie i w Afryce temperatura otoczenia może sięgać nawet 55°C. Promieniowanie słoneczne w połączeniu z wytwarzaniem ciepła przez transformator sprawia, że ​​konwencjonalne podstacje skrzynkowe są bardzo podatne na zabezpieczenie przed przegrzaniem i obniżone parametry pracy. W podstacji skrzynkowej Deyan w stylu chińskim zastosowano montowaną zewnętrznie konstrukcję grzejnika typu otwartego, w pełni wykorzystującą naturalne chłodzenie konwekcyjne i zmniejszając zależność od wrażliwych komponentów, takich jak wentylatory.

W obudowie obudowy zastosowano odporną na promieniowanie UV, pokrytą fluorowęglowodorem, odporną na warunki atmosferyczne blachę stalową, która jest odporna na intensywne promieniowanie słoneczne i zmniejsza wewnętrzną akumulację ciepła. Przedziały wysokiego i niskiego napięcia są wyposażone w inteligentny układ wydechowy o kontrolowanej temperaturze, który automatycznie aktywuje wymuszoną wentylację, gdy temperatura osiągnie ustawiony próg, w połączeniu z ekranami filtrów przeciwpyłowych w celu zrównoważenia rozpraszania ciepła i zapobiegania zapiaszczaniu. Wszystkie elementy wewnętrzne są częściami przemysłowymi odpornymi na wysokie temperatury, a materiały izolacyjne mają zarezerwowany duży margines wzrostu temperatury, utrzymując stabilną wydajność znamionową przy temperaturze 55°C i zapobiegając wyłączeniom stacji spowodowanym przegrzaniem podstacji.

Ekstremalnie zimne warunki pracy -38°C: Niskotemperaturowy środek zapobiegający zamarzaniu, zapewniający niezawodny rozruch

Gdy temperatura otoczenia spadnie do -38°C, lepkość konwencjonalnego oleju transformatorowego gwałtownie wzrasta i może nawet wytrącić się wosk. Uszczelnienia przełączników stają się kruche w niskich temperaturach, a w szafach sterowniczych występuje kondensacja i zamarzanie, co uniemożliwia zamknięcie sprzętu.

Do projektów charakteryzujących się wysokimi temperaturami Deyan wybiera naftenowy olej transformatorowy o niskiej temperaturze krzepnięcia, który utrzymuje dobrą płynność w niskich temperaturach. Przedziały wysokiego i niskiego napięcia podstacji skrzynkowej są wyposażone w zintegrowany inteligentny moduł ogrzewania + osuszania antykondensacyjnego, który automatycznie aktywuje ogrzewanie, gdy temperatura spadnie poniżej zadanej wartości, utrzymując temperaturę roboczą obwodów sterujących i zabezpieczających.

W uszczelce obudowy zastosowano odporne na niskie temperatury paski uszczelniające z gumy silikonowej, które zapobiegają utwardzaniu i pękaniu w niskich temperaturach oraz przedostawaniu się wilgoci, lodu i śniegu. Konstrukcja skorupy została poddana weryfikacji udarności w niskiej temperaturze, bez ryzyka kruchego pękania w ekstremalnie zimnych środowiskach, co zapewnia płynny rozruch w temperaturze -38°C i dostosowanie do projektów energetyki wiatrowej i fotowoltaiki w Azji Środkowej i na Syberii.

Dostosowanie do wielu scenariuszy, spełnienie standardów projektów zagranicznych

Podstacja skrzynkowa Zhejiang Deyan Electric w stylu chińskim składa się z przedziału wysokiego napięcia, przedziału niskiego napięcia i zamontowanego zewnętrznie transformatora olejowego. Charakteryzuje się zwartą konstrukcją i mniejszą powierzchnią, co ułatwia podnoszenie na miejscu i szybką instalację.

Obsługuje główne poziomy napięcia 10 kV/35 kV i można go dostosować do projektów zagranicznych, w tym podwyższania fotowoltaiki, energetyki wiatrowej i dystrybucji energii górniczej. Może być produkowany zgodnie z międzynarodowymi normami IEC i posiada certyfikaty CE, RoHS i inne powiązane certyfikaty, spełniając wymagania zgodności zagranicznych właścicieli i wykonawców EPC.

Oprócz konstrukcji przystosowanej do pracy w szerokim zakresie temperatur, obudowa jest dostępna w stopniach ochrony IP54/IP55 i umożliwia dostosowanie do indywidualnych potrzeb w zakresie ochrony przed burzą piaskową i korozją mgły solnej, dostosowując się do trudnych warunków środowiskowych, takich jak płaskowyże, burze piaskowe i obszary przybrzeżne. Kompletne urządzenie charakteryzuje się wszechstronną blokadą mechaniczną, ogranicznikami przepięć, reduktorem ciśnienia i konfiguracjami ochrony gazowej, a także zapewnia wygodną obsługę i konserwację. Konserwacja pojedynczego agregatu nie wpływa na pracę pozostałych agregatów, co znacząco obniża koszty eksploatacji i utrzymania stacji.

 Wniosek

Od ekstremalnie zimnych pól śnieżnych o temperaturze -38°C po palące pustynie o temperaturze 55°C, ekstremalne różnice temperatur nie są już przeszkodą dla zagranicznych projektów energetycznych. Podstacja skrzynkowa Zhejiang Deyan Electric w stylu chińskim, opierając się na unikalnej konstrukcji konstrukcyjnej i technologii dostosowywania w szerokim zakresie temperatur, zapewnia stabilną pracę zarówno w środowiskach o wysokiej, jak i niskiej temperaturze, zapewniając opłacalne rozwiązania prefabrykowanych podstacji dla globalnej dystrybucji energii i nowych projektów energetycznych.

Jeśli szukasz podstacji skrzynkowej w stylu chińskim, zdolnej dostosować się do ekstremalnych warunków klimatycznych, zapraszamy do kontaktu z Zhejiang Deyan Electric w celu uzyskania rozwiązań technicznych projektu i ofert.
