Wyjmowany zarys szafki rozdzielczej poprzez ekstrakcję

Deyan Electric to profesjonalny dostawca z bogatym doświadczeniem w produkcji przemysłowych urządzeń elektrycznych. Wysuwana szafa sterownicza Outline by Extraction ma modułową konstrukcję wysuwną i znamionowe napięcie robocze do 660 V. Jego podzielona na przedziały struktura zapewnia bezpieczną pracę, podczas gdy ustandaryzowane jednostki funkcjonalne zapewniają elastyczną konfigurację do zastosowań związanych z dystrybucją mocy i sterowaniem silnikami.

Wyślij zapytanie

Opis produktu

Wysuwana szafa sterownicza Outline przez ekstrakcję jest szeroko stosowana w elektrowniach, walcowniach metalurgicznych, zakładach petrochemicznych, przemyśle lekkim i fabrykach tekstylnych, portach i dokach, hotelach i pensjonatach itp. jako system dystrybucji trójfazowych czteroprzewodowych lub pięcioprzewodowych systemów prądu przemiennego o napięciu 380 V lub 660 V, częstotliwości 50 Hz, prądzie znamionowym 5000 A lub mniejszym, do zasilania i scentralizowanego sterowania silniki.

Wysuwana szafa sterownicza Outline przez ekstrakcję przeszła kompleksowe badania typu i uzyskała certyfikat CCC. Jest to wysokiej jakości zmontowana szafa rozdzielcza niskiego napięcia, spełniająca następujące normy:

Norma krajowa GB7251.1-2005 „Obudowy rozdzielnic niskiego napięcia” i norma międzynarodowa IEC60439.1-1992 „Rozdzielnice i urządzenia sterujące niskiego napięcia”.

Parametr produktu (specyfikacja)

Kategoria	Specyfikacja
Podstawowe parametry
Znamionowe napięcie robocze	400 V / 660 V
Znamionowe napięcie izolacji	690 V
Częstotliwość znamionowa	50 Hz
Charakterystyka elektryczna
Prąd znamionowy głównej szyny zbiorczej	≤5000A
Szczytowy prąd wytrzymywany	176 kA (przez minimum 0,1 s)
Krótkotrwały prąd wytrzymujący	100 kA (minimum 1 s)
Stopień ochrony
Załącznik	IP30 (w standardzie)
Przedziały wewnętrzne	IP40 (dla jednostek funkcjonalnych)
Właściwości mechaniczne
Życie mechaniczne	Mechanizm wysuwny: ≥1000 operacji
	Wyłącznik automatyczny: ≥10 000 operacji
Zgodność ze standardami	IEC 61439-1/2, GB 7251.1
Warunki środowiskowe
Temperatura otoczenia	-5°C do +40°C
Wilgotność względna	≤95% (bez kondensacji)
Wysokość	≤2000m
Główne komponenty
Wyłączniki automatyczne	Kompatybilny ze standardowymi wyłącznikami kompaktowymi
Urządzenia zabezpieczające	Obsługuje różne przekaźniki cyfrowe i urządzenia monitorujące
Funkcje specjalne
System blokujący	Blokady mechaniczne i elektryczne zapewniające bezpieczną pracę
Komunikacja	Opcjonalny interfejs komunikacyjny (Modbus, Profibus)

Cecha produktu i zastosowanie

Zaawansowana modułowa konstrukcja wysuwna

Kompleksowy System Zabezpieczeń

Wysokowydajne parametry elektryczne

Solidna integralność strukturalna

Elastyczne możliwości konfiguracji

Witryny aplikacji

◇ Kompaktowe podstacje wtórne

◇ Małe przedsiębiorstwa przemysłowe i górnicze

◇ Elektrownie wiatrowe

◇ Hotele, galerie handlowe, biurowce, centra handlowe itp.

◇ C- Zespół przełącznika obciążenia

◇ Jednostka łącząca kabel D-Direct

◇ Zespół przyłączeniowy kabla De-Direct z uziemnikiem

◇ F- Zespół kombinacji rozłącznika obciążenia i bezpieczników

◇ V- Zespół wyłącznika próżniowego

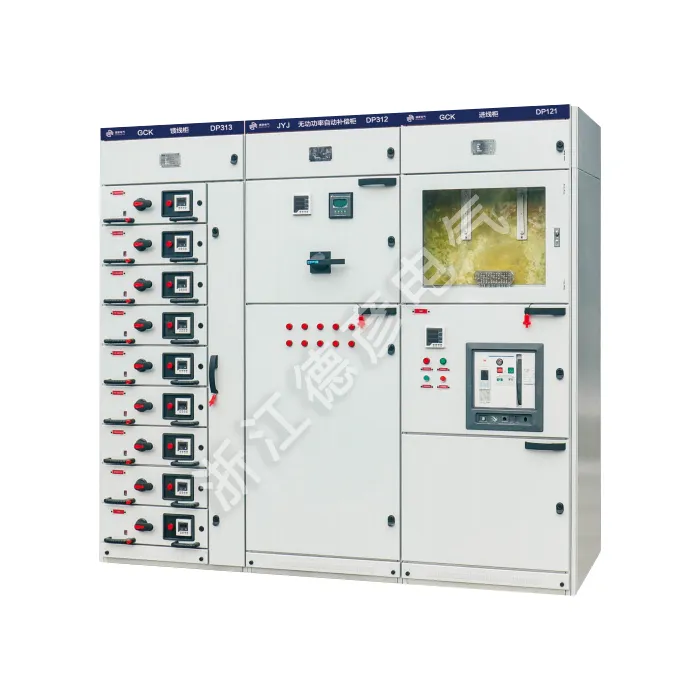

Extractable Switch Cabinet Outline By Extraction
