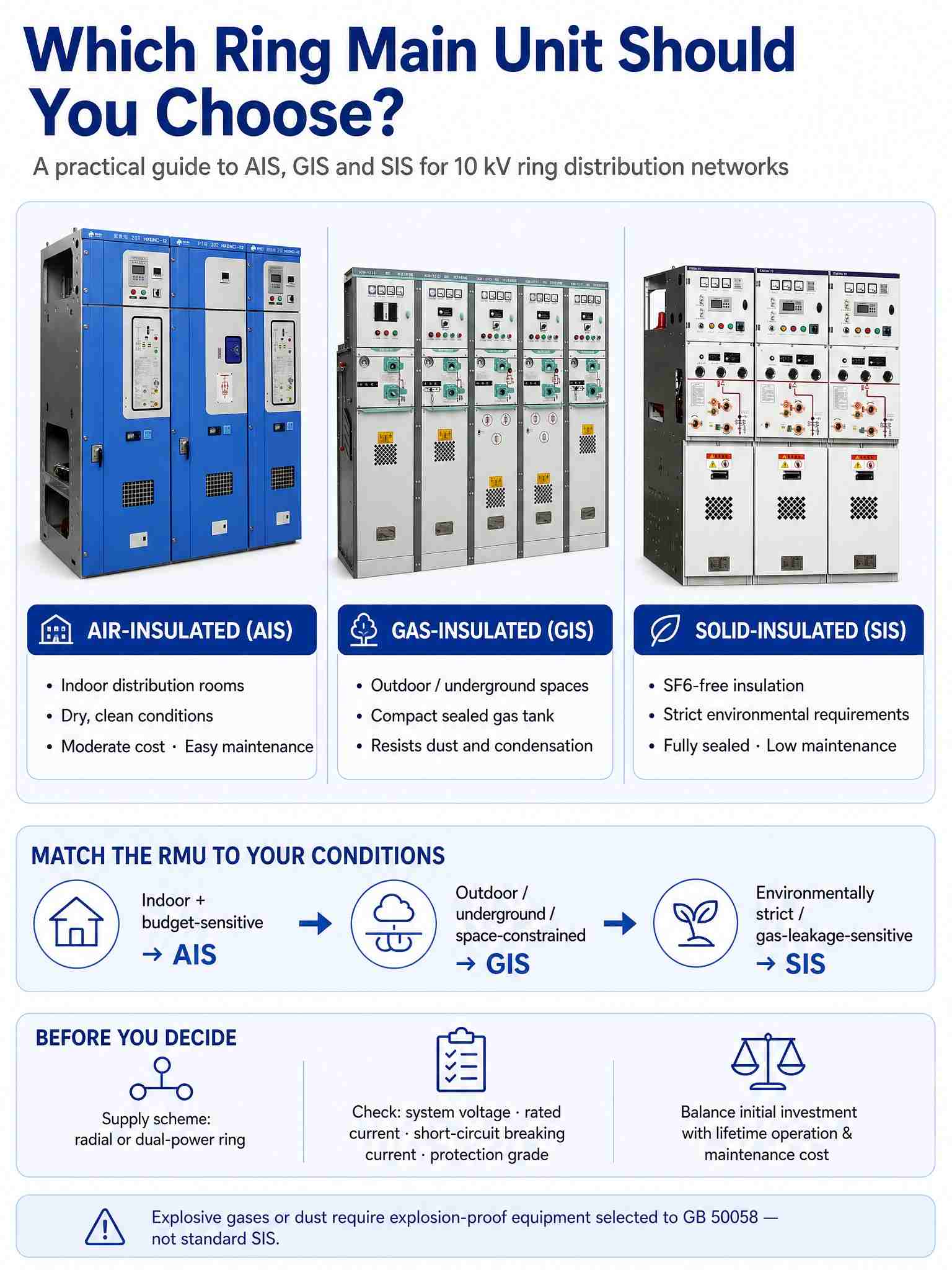

Którą jednostkę główną Ring wybrać?

Jednostka główna pierścieniowa (RMU) jest podstawową rozdzielnicą \(10\mathrm{kV}\) pierścieniowych sieci dystrybucyjnych — ale wybór właściwej jednostki nie jest prosty. Odpowiedź zależy w mniejszym stopniu od samego produktu, a bardziej od środowiska operacyjnego, schematu zasilania i potrzeb funkcjonalnych. W tym artykule omówiono decyzję o wyborze według formy izolacji, scenariusza zastosowania i parametrów elektrycznych, dzięki czemu można dopasować odpowiedni moduł RMU do swojego projektu.

Zacznij od formy izolacji — określa ona powierzchnię, możliwość dostosowania do środowiska i obciążenie konserwacyjne.

• Izolowane powietrzem jednostki RMU (AIS) nadają się do pomieszczeń dystrybucyjnych w pomieszczeniach zamkniętych, w których panują suche, czyste i dobrze utrzymane warunki. Oferują umiarkowany koszt, intuicyjną konstrukcję i łatwą konserwację, ale szafki są większe i wrażliwe na wilgoć i kurz.
• Izolowane gazem RMU (GIS) nadają się do rozdzielni zewnętrznych, podziemnych galerii rur, wąskich przestrzeni dystrybucyjnych i projektów fotowoltaicznych. Ich uszczelniony zbiornik gazu zapewnia niewielkie rozmiary, niewielką powierzchnię i dużą odporność na kurz i kondensację – przy wyższych kosztach.
• Jednostki RMU z izolacją stałą (SIS) nadają się do projektów spełniających rygorystyczne wymagania środowiskowe — nie zawierają SF6, nie powodują ryzyka wycieku gazu ani efektu cieplarnianego — a także scenariuszy wrażliwych na bezpieczeństwo pożarowe i wycieki gazu. Przewodniki pierwotne są integralnie zamknięte w żywicy epoksydowej bez wypełnienia gazem, co zapewnia w pełni uszczelnioną konstrukcję wymagającą niewielkiej konserwacji, choć o wyższych wymaganiach dotyczących przetwarzania.

Uwaga: w miejscach, w których występują wybuchowe gazy lub pyły, należy stosować sprzęt elektryczny w wykonaniu przeciwwybuchowym, wybrany zgodnie z GB 50058 (Kodeks projektowania instalacji elektrycznych w atmosferze wybuchowej), a nie standardowe jednostki RMU z izolacją stałą.

Następnie dopasuj scenariusz.

W prostych słowach: projekty wewnętrzne i budżetowe \(\rightarrow\) AIS; obiekty na wolnym powietrzu, pod ziemią lub o ograniczonej przestrzeni \(\rightarrow\) GIS; projekty wymagające ochrony środowiska lub wrażliwe na wycieki gazu \(\rightarrow\) SIS (w przypadku atmosfer rzeczywiście wybuchowych wymagany jest sprzęt przeciwwybuchowy zgodnie z GB 50058). W przypadku nowych podstacji typu skrzynki energetycznej i inteligentnych sieci dystrybucyjnych coraz częściej wybieranym wyborem są jednostki izolowane gazem z integracją pierwotnej i wtórnej, umożliwiające zdalne monitorowanie, automatyczne alarmowanie o usterkach i pracę bez nadzoru.

Sprawdź schemat zasilania i parametry elektryczne.

Poza formą izolacji sprawdź, czy sieć wymaga prostego zasilania promieniowego, czy podwójnego zasilania pierścieniowego, i sprawdź parametry rdzenia – napięcie systemu, prąd znamionowy, prąd wyłączalny zwarciowy i stopień ochrony. Muszą one odpowiadać konfiguracji sieci i skali obciążenia; w przeciwnym razie nawet odpowiedni rodzaj izolacji nie gwarantuje bezpiecznej pracy.

Zrównoważ pierwszy koszt z kosztem w całym cyklu życia.

Rozsądny wybór uwzględnia początkową inwestycję w kontekście długoterminowych kosztów eksploatacji i konserwacji. Tańsza jednostka, która wymaga częstej konserwacji lub nie pasuje do otoczenia, może kosztować znacznie więcej w całym okresie użytkowania. Dopasuj RMU do swoich warunków, a nie do ceny.
