Jaką jednostkę główną z pierścieniem poziomu napięcia wybrać do projektów dystrybucji EPC?

W różnych projektach generalnego wykonawstwa EPC w zakresie dystrybucji jednostka główna pierścieniowa (RMU) działa jako główny komponent wysokiego napięcia podstacji pakietowych i podstacji skrzynkowych. Wybór poziomu napięcia bezpośrednio determinuje stabilność, zgodność i koszt projektu całego rozwiązania w zakresie dystrybucji energii, a także jest kluczową kwestią techniczną dla inżynierów ds. zakupów EPC na etapie wstępnego projektowania. Wielu generalnych wykonawców EPC już na wczesnym etapie zapytania ofertowego zadaje sobie pytanie: Jaką jednostkę główną pierścieniową o poziomie napięcia wybrać do projektów dystrybucyjnych EPC?

Znajduje się w Yueqing, Zhejiang,Zhejiang Deyan Electric Co., Ltd.specjalizuje się w badaniach i rozwoju oraz produkcji urządzeń do dystrybucji energii średniego napięcia. Dostarczamy zgodne z IEC, przyjazne dla środowiska jednostki główne z izolacją gazową w izolacji gazowej SF6, podstacje skrzynkowe w stylu europejskim, prefabrykowane podstacje kabinowe oraz pełną gamę sprzętu do dystrybucji energii. Od dawna obsługujemy globalnych klientów EPC zajmujących się generalnym wykonawstwem i zapewniamy dostosowane do indywidualnych potrzeb rozwiązania w zakresie doboru RMU dla różnych projektów dystrybucyjnych.

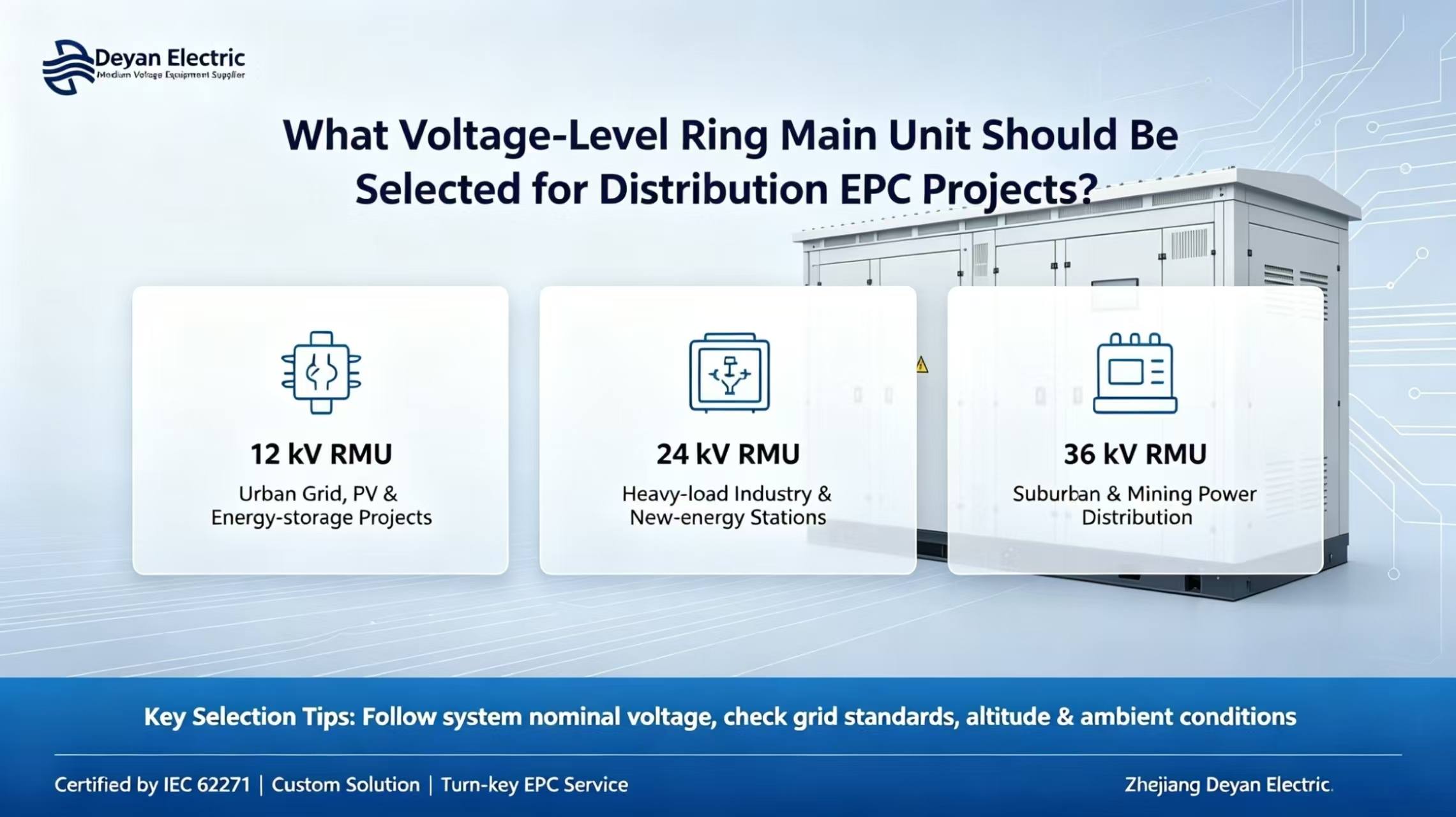

Odniesienie do wyboru poziomu napięcia głównego pierścienia-jednostki głównej w projektach EPC w zakresie dystrybucji

12 kV (system 10 kV)

Jednostka główna pierścieniowa 12 kV jest modelem głównego nurtu, powszechnie stosowanym w projektach EPC w globalnej dystrybucji. Jest szeroko stosowany w renowacji miejskich sieci dystrybucyjnych, dystrybucji energii w parkach przemysłowych, przyłączach do sieci fotowoltaicznej i magazynowania energii oraz w podstacjach małych i średnich. Charakteryzujący się wysoką modułowością i możliwymi do kontrolowania kosztami, ten RMU pasuje do większości konwencjonalnych architektur zasilaczy pierścieniowych, z opcjami prądu zwarciowego wytrzymywanego 20 kA / 25 kA. Jest to również najczęściej pytana specyfikacja w przypadku projektów EPC.

24 kV

Jednostki główne pierścieniowe 24 kV stosowane są najczęściej w strefach przemysłowych o większych obciążeniach i dłuższych dystansach przesyłu mocy, a także w stacjach odbioru nowej energii. W porównaniu z rozwiązaniem 12 kV zmniejsza straty liniowe i zmniejsza inwestycje w przekroje kabli, dzięki czemu nadaje się do projektów generalnego wykonawstwa EPC o dużej mocy. Wymaga wyższych stopni izolacji sprzętu i wzmocnionej konstrukcji szafy, a jego całkowity koszt jest wyższy niż w przypadku pierścieniowej jednostki głównej 12 kV.

36 kV (system 33 kV)

Jednostki główne pierścieniowe 36 kV stosowane są w dalekobieżnych podmiejskich sieciach dystrybucyjnych, na dużych obszarach górniczych i w dalekobieżnych zakładach elektroenergetycznych EPC. Należące do kategorii dystrybucji średniego i wysokiego napięcia, są zwykle używane razem z podstacjami pakietowymi o dużej mocy i nakładają wyższe wymagania dotyczące izolacji, ochrony przed łukiem wewnętrznym i testów akceptacji fabrycznej (FAT).

Podstawowa zasada wyboru:Napięcie znamionowe głównej jednostki pierścieniowej należy określić na podstawie nominalnego napięcia systemu projektu, a nie tylko na podstawie wydajności transformatora. Klienci EPC powinni najpierw potwierdzić lokalne standardy sieci, parametry zwarć systemu, wysokość projektu, temperaturę otoczenia i wilgotność przed sfinalizowaniem napięcia znamionowego głównej jednostki pierścieniowej.

Dodatkowe uwagi dotyczące wyboru sprzętu w ramach projektu EPC

Oprócz poziomu napięcia generalni wykonawcy EPC przy zakupie głównych jednostek pierścieniowych powinni również zwracać uwagę na standardy produktu, przystosowanie do środowiska i możliwość dostawy kompletnego zestawu:

Wymagania certyfikacyjne:Produkty muszą być zgodne z międzynarodowymi normami serii IEC 62271. Dostępne będą pełne zestawy raportów z testów typu i certyfikatów CE na potrzeby przeglądu rysunków projektu i testów odbiorczych w fabryce.

Możliwość dostosowania do środowiska:Istnieje możliwość dostosowania do zastosowań zewnętrznych w zakresie stopnia ochrony IP54, systemów kontroli temperatury zapobiegającej kondensacji i powłok antykorozyjnych dla obszarów przybrzeżnych, aby dostosować się do złożonych warunków pracy, takich jak wysoka temperatura, duża wilgotność i duża wysokość.

Kompletny zestaw rozwiązań pomocniczych:Deyan Electric może dostarczyć samodzielne jednostki główne pierścieniowe, a także rozwiązania „pod klucz” w postaci zintegrowanych podstacji pakietowych obejmujących jednostki RMU, transformatory i szafy niskiego napięcia. Dostawa w jednym miejscu obniża koszty komunikacji dla klientów EPC wynikające z zamówień wielostronnych i koordynacji przy oddaniu do eksploatacji.

Inteligentna aktualizacja:Inteligentne terminale FTU są opcjonalne do realizacji funkcji lokalizacji usterek i zdalnego monitorowania, odpowiednich dla projektów EPC inteligentnych sieci dystrybucyjnych i przyłączy do sieci nowej energii.

Wniosek

Wybór poziomu napięcia jest podstawowym krokiem w określeniu specyfikacji jednostki głównej pierścienia. Niewłaściwy wybór może spowodować poważne ryzyko, takie jak brak akceptacji sieci, przeciążenie sprzętu i opóźnienie projektu. Dysponując profesjonalnym zespołem technicznym w dziedzinie elektrotechniki, firma Zhejiang Deyan Electric Co., Ltd. może świadczyć usługi w zakresie doboru napięcia jednostki głównej pierścieniowej oraz projektowanie schematów pierwotnych w oparciu o rysunki projektu EPC i specyfikacje lokalnej sieci. Obsługiwane jest dostosowywanie ODM w celu dostarczania stabilnych i niezawodnych rozwiązań w zakresie dystrybucji energii średniego napięcia dla projektów EPC w zakresie globalnej dystrybucji.
