Jednostka główna pierścieniowa lub podstacja skrzynkowa: czego potrzebuje Twój projekt?

W projektach dystrybucji 10–35 kV w tym samym przeglądzie projektu często wspomina się o pierścieniowej jednostce głównej (RMU) i podstacji skrzynkowej. Ponieważ oba są kompaktowe i oba są produkowane fabrycznie, czasami są traktowane jako konkurencyjne opcje. Nie są. Decyzja sprowadza się do jednego pytania dotyczącego planowanego węzła: czy w tym punkcie należy obniżyć napięcie i rozprowadzić energię niskiego napięcia, czy też wystarczy jedynie przełączyć, podzielić na sekcje i połączyć linie?Zhejiang Deyan Electric Co., Ltd. (DEYAN ELECTRIC), która produkuje obie linie produktów, poniżej wyznacza praktyczną granicę.

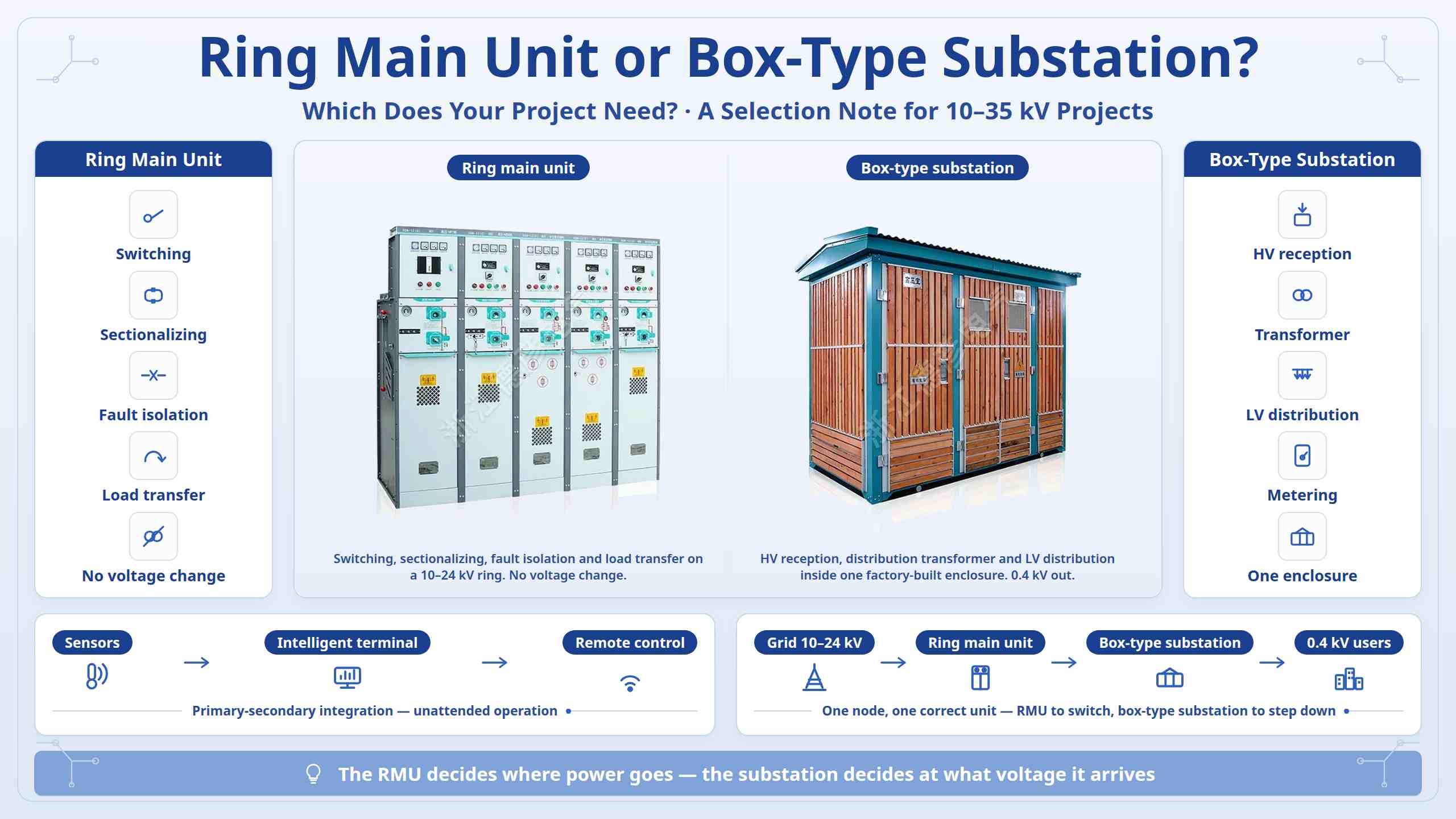

I. Dwie różne prace

Zespół główny pierścieniowy to rozdzielnica w obudowie metalowej stosowana w sieciach pierścieniowych średniego napięcia 10–24 kV. Jego wewnętrznymi elementami są rozłączniki obciążenia, uziemniki i bezpieczniki. Wykonuje przełączanie, sekcjonowanie linii, izolację uszkodzeń i przenoszenie obciążenia, dzięki czemu zwarcie na jednym odcinku kabla może zostać odcięte bez przerywania zasilania reszty pierścienia. Nie zmienia napięcia.

Podstacja skrzynkowa integruje odbiór energii wysokiego napięcia, transformator rozdzielczy i dystrybucję energii niskiego napięcia – wraz z pomiarami i obudową – w jedną całkowicie zamkniętą, ruchomą konstrukcję stalową. Jest prefabrykowany w fabryce i dostarczany jako całość, a jego moc wyjściowa to energia niskiego napięcia przeznaczona dla użytkowników końcowych.

W jednym zdaniu: RMU decyduje, gdzie idzie moc; podstacja skrzynkowa decyduje, przy jakim napięciu dociera i jak jest rozprowadzane.

II. Dopasowanie modelu do Twojego scenariusza

Renowacja kabli miejskich z zasilaniem pierścieniowym o podwójnym zasilaniu i bez konieczności lokalnego obniżania napięcia w przypadku RMU. Punkty obciążenia wymagające zasilania wyjściowego 0,4 kV – dzielnice mieszkalne, warsztaty, strefy komercyjne, stacje ładowania – wymagają podstacji skrzynkowej. Wąskie, wilgotne lub zakurzone miejsca na zewnątrz sprzyjają RMU z izolacją gazową, których szczelny zbiornik jest odporny na kondensację, kurz i mgłę solną przy znacznie rzadszych kontrolach. W projektach fotowoltaicznych, magazynowych i stosach ładowania wykorzystuje się zarówno podstacje podwyższające, jak i szafy podłączone do sieci, które obsługują konwersję i podłączenie do sieci, podczas gdy izolowane gazem jednostki RMU obsługują gromadzenie i przełączanie w kontrolowanej przestrzeni.

III. W większości projektów współpracują ze sobą

W wielu podstacjach skrzynkowych jednostki wejściowe i odpływowe wysokiego napięcia same w sobie są jednostkami głównymi pierścieniowymi z rozłącznikami obciążenia. RMU jest elementem przełączającym; podstacja to obudowa, która dodaje wokół niej transformację i dystrybucję niskiego napięcia. Granica jest zatem raczej praktyczna niż konkurencyjna — jeśli węzeł jedynie przełącza i dzieli na sekcje, określ RMU; jeśli musi również ustąpić i dystrybuować, określ podstację typu skrzynkowego; a jeśli ta stacja również stanowi część sieci pierścieniowej, obie stacje są określone razem. Obecnym głównym kierunkiem w obu przypadkach jest integracja pierwotnego i wtórnego: czujniki i jednostki monitorujące wewnątrz szafy, połączone z zewnętrznym inteligentnym terminalem dystrybucyjnym, umożliwiającym przesyłanie danych w czasie rzeczywistym, automatyczną lokalizację i izolację usterek, zdalne sterowanie przełączaniem i pracę bez nadzoru.

IV. Co sprawdzić przed potwierdzeniem modelu

Najpierw ustal, czy sieć jest pierścieniem promieniowym, czy o podwójnym zasilaniu – samo to określa, czy potrzebny jest RMU. Następnie sprawdź napięcie znamionowe (10/24/35 kV), prąd znamionowy i prąd wyłączalny zwarciowy przy skoordynowanych ustawieniach zabezpieczeń; warunki terenowe, w tym przestrzeń, wilgotność, kurz, mgła solna i stopień ochrony, w razie potrzeby wyposażenie przeciwwybuchowe zgodnie z GB 50058; oraz wymagania dotyczące obciążenia, takie jak pojemność transformatora, obwody odpływowe i możliwe przeniesienie. Porównaj koszt pierwszy z kosztami cyklu życia: sprzęt z izolacją powietrzną sprawdza się w suchych lokalizacjach w pomieszczeniach zamkniętych i z oddanym personelem konserwacyjnym, podczas gdy sprzęt z izolacją gazową kosztuje więcej z góry, ale ogranicza konserwację w miejscach na zewnątrz lub w miejscach trudnych do inspekcji.

O Zhejiang Deyan Electric Co., Ltd.

Zhejiang Deyan Electric Co., Ltd., z siedzibą w Strefie Rozwoju Gospodarczego miasta Yueqing w prowincji Zhejiang, specjalizuje się w badaniach i rozwoju, produkcji i serwisie przemysłowych urządzeń elektrycznych. Jej podstawowe produkty obejmują jednostki główne pierścieniowe (w izolacji powietrznej i gazowej), rozdzielnice w izolacji gazowej, podstacje skrzynkowe, szafy rozdzielcze wysokiego i niskiego napięcia, puszki kablowe i fotowoltaiczne podstacje podwyższające, obsługujące modernizację sieci miejskiej, dystrybucję w parkach przemysłowych, rozproszone stacje fotowoltaiczne, magazynowanie energii i infrastrukturę miejską. Firma wspiera niestandardowe schematy podstawowe, zintegrowany montaż i uruchomienie fabryczne. Aby określić zakres pomiędzy jednostkami głównymi pierścieniowymi a podstacjami skrzynkowymi dla Twojego projektu, skontaktuj się z Deyan Electric.
