Falownik synchroniczny z magnesami trwałymi

Deyan Electric to profesjonalny dostawca sprzętu elektrycznego do zastosowań przemysłowych, posiadający zintegrowane badania i rozwój, produkcję i serwis, charakteryzujący się dobrą przewagą cenową i szerokim zasięgiem na rynkach europejskich i amerykańskich. Jego synchroniczny falownik z magnesem trwałym LNC860E ma zaawansowaną kontrolę wektorową i stabilną jakość. Nadaje się do zakupów hurtowych, obsługuje wysokiej klasy scenariusze, takie jak centra CNC, zapewniając precyzyjną i niezawodną regulację prędkości silnika.

Wyślij zapytanie

Opis produktu

Falowniki synchroniczne z magnesami trwałymi serii LNC860E są wektorowymi przetwornicami częstotliwości ogólnego przeznaczenia o wysokiej wydajności, używanymi głównie do sterowania i regulacji prędkości i momentu obrotowego trójfazowych silników synchronicznych prądu przemiennego. Wykorzystuje 32-bitowy układ DSP i ma wbudowane podstawowe algorytmy sterujące, takie jak sterowanie wektorowe w zamkniętej pętli, sterowanie wektorowe w otwartej pętli i sterowanie momentem, umożliwiając sterowanie napędem silników synchronicznych z magnesami trwałymi z wyższą wydajnością i większą precyzją. Zapewnia wysoki moment obrotowy przy niskich prędkościach, ma dobre właściwości dynamiczne, wyjątkowo dużą odporność na przeciążenia i obsługuje różne karty PG. Poprawiając niezawodność produktu i zdolność adaptacji do środowiska, wzmacnia również konstrukcję pod kątem użyteczności dla klienta i specjalizacji branżowej. Dzięki bardziej zoptymalizowanym funkcjom, bardziej elastycznym aplikacjom i bardziej stabilnej wydajności, może być szeroko stosowany w scenariuszach zastosowań średniej i wysokiej klasy, takich jak wtryskarki, sprężarki powietrza, serwomechanizmy średniej i dużej mocy, centra obróbcze CNC, urządzenia dźwigowe i sprzęt tekstylny. Ten synchroniczny falownik z magnesem trwałym jest standardowo wyposażony w funkcję komunikacji 485, a moce 22 kW i poniżej są standardowo wyposażone w moduł hamowania. Zakres mocy: 0,75 kW~400 kW-380 V.

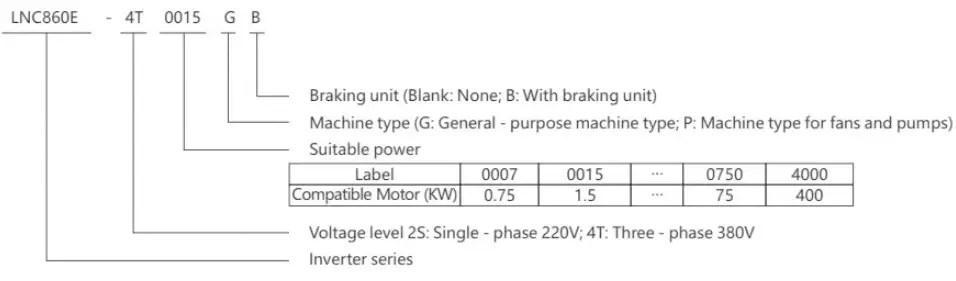

Znaczenie modelu

LNC860E Permanent Magnet Synchronous Inverter

Cechy produktu

▲ Sterowanie wektorowe w pętli otwartej i zamkniętej dla silników synchronicznych z magnesami trwałymi. Obsługuje różne enkodery: inkrementalny ABZ, inkrementalny UVW i rezolwer.
▲ Szerokie napięcie wejściowe, automatyczna regulacja napięcia wyjściowego (AVR), praca nieprzerwana podczas chwilowej utraty zasilania, z większymi możliwościami adaptacji
▲ Obsługuje różne metody ustawiania częstotliwości: ustawienie cyfrowe, ustawienie ilości analogowej, ustawienie PID, ustawienie komunikacji RS485
▲Płynny rozruch i stabilna praca, z funkcją śledzenia prędkości
▲ Może dzielić magistralę DC, aby oszczędzać energię
▲Niski poziom hałasu i silne właściwości przeciwzakłóceniowe
▲ Silna zdolność przeciążeniowa, 150% znamionowego momentu obrotowego może działać przez 60 sekund
▲ Wbudowany zaawansowany algorytm PID, z szybką reakcją, dużymi możliwościami adaptacji i łatwym debugowaniem
▲16 - krokowa kontrola prędkości, prosty sterownik PLC umożliwiający uzyskanie wielofunkcyjnego sterowania logicznego, takiego jak sterowanie czasowe, sterowanie stałą prędkością i sterowanie kierunkowe
▲ Wiele funkcji ochronnych: przepięcie, przetężenie, przeciążenie, przegrzanie itp
▲ Obsługuje wyświetlanie panelu LCD i obsługę w języku chińskim i angielskim. Obsługuje komunikację Profibus - DP i MODBUS
▲ Strukturalnie przyjmuje niezależną konstrukcję kanału powietrznego, wentylator można swobodnie zdemontować, zapewniając dobrą wydajność rozpraszania ciepła

Instrukcje na tabliczce znamionowej

MODEL:	LNC860E-4T0040GB/4T0055PB
MOC:	4KW9A/5,5K
WEJŚCIE:	3PH AC380V 50HZ/60HZ
WYJŚCIE:	3PH AC0V-380V 0HZ-400HZ
S.N:	Kod kreskowy

Specyfikacje techniczne

Przedmiot		Specyfikacja
Charakterystyki kontrolne	Częstotliwość wyjściowa	0-500 Hz
	Częstotliwość nośna	0,8 kHz ~ 12 kHz. Częstotliwość nośna może być automatycznie regulowana w zależności od charakterystyki obciążenia
	Rozdzielczość częstotliwości wyjściowej	0,01 Hz
	Tryb sterowania	Sterowanie wektorowe w pętli otwartej (SVC) Sterowanie V/F Sterowanie wektorowe w pętli zamkniętej (FVC)
	Charakterystyka momentu obrotowego	Dzięki kompensacji momentu obrotowego i kompensacji poślizgu moment rozruchowy może osiągnąć 150% przy 0,25 Hz (SVC)
	Dokładność kontroli momentu obrotowego	±5%(FVC)
	Kryterium działania zapobiegającego przeciągnięciu	Ustawiany jako procent prądu znamionowego, w zakresie od 20% do 250%
	Zakres regulacji prędkości	1:100(SVC) 1:1000(SVC)
	Dokładność stabilizacji prędkości	±0,5%(SVC) ±0,02%(FVC)
	Przeciążalność	150% znamionowego prądu wyjściowego przez jedną minutę
	Krzywa V/F	Cztery tryby: liniowy, wielopunktowa pełna separacja V/f, niepełna separacja V/f
	Krzywa przyspieszania i hamowania	Tryby przyspieszania i zwalniania liniowego lub według krzywej S; cztery czasy przyspieszania i zwalniania; zakres czasu przyspieszania i zwalniania 0,1 ~ 6500,0 s
	Hamowanie prądem stałym	Częstotliwość hamowania DC. 0,00 Hz ~ częstotliwość maksymalna. Czas hamowania: 0,0 s ~ 36,0 s, wartość prądu hamowania: 0,0% ~ 100,0%
	Kontrola jogi	Zakres częstotliwości Jog: 0,00 Hz ~ maksymalna częstotliwość, czas przyspieszania i zwalniania Jog 0,1 s ~ 6500,0 s
	Prosty sterownik PLC, wieloetapowa obsługa prędkości	Dzięki wbudowanemu sterownikowi PLC lub terminalom sterującym można osiągnąć prędkość do 16 kroków
	Wbudowany PID	Może z łatwością zrealizować system sterowania w zamkniętej pętli sterowania procesem
	Automatyczna regulacja napięcia (AVR)	Gdy zmienia się napięcie sieciowe, może ono automatycznie utrzymywać stałe napięcie wyjściowe
	Funkcja szybkiego ograniczania prądu	W największym stopniu minimalizuj błędy związane z przetężeniem i chroń normalną pracę przetwornicy częstotliwości
Charakterystyka robocza	Kanał poleceń operacyjnych	Trzy kanały: nadawane przez panel operacyjny, nadawane przez zaciski sterujące, nadawane przez port komunikacji szeregowej. Można je przełączać na różne sposoby
	Źródło częstotliwości	Dziesięć źródeł częstotliwości: podawane przez pokrętło panelu, podawane przez panel operacyjny, podawane przez napięcie analogowe, podawane przez prąd analogowy, podawane przez komunikację RS485, które można przełączać na różne sposoby
	Pomocnicze źródło częstotliwości	Dziesięć pomocniczych źródeł częstotliwości. Może elastycznie osiągnąć dostrajanie częstotliwości pomocniczej i syntezę częstotliwości
	terminale wejściowe	Sześć cyfrowych zacisków wejściowych, z których jeden może być używany jako szybkie wejście impulsowe. Dwa analogowe kanały wejściowe, Al1: zakres wejściowy 0 ~ + 10 V, Al2: zakres wejściowy 0 ~ + 10 V/0-20 mA
	Zaciski wyjściowe	Jeden zacisk wyjściowy szybkiego impulsu, zdolny do wysyłania sygnału prostokątnego o częstotliwości OkHz ~ 50 kHz, który może realizować wyjście wielkości fizycznych, takich jak częstotliwość ustawiona i częstotliwość wyjściowa. Można go wybrać jako typ z otwartym drenem Jeden cyfrowy zacisk wyjściowy Jeden zacisk wyjściowy przekaźnika Dwa analogowe zaciski wyjściowe: OV ~ 10 V/0-20 mA, które mogą wskazywać wyjście sygnałów częstotliwości wyjściowej/prądu/napięcia/częstotliwości/prędkości obrotowej/współczynnika mocy
Obsługa wyświetlacza i klawiatury	Wyświetlacz LED	Jest wyposażony w 8 klawiszy funkcyjnych, 5-cyfrową 7-segmentową diodę LED i 5 wskaźników LED stanu, które umożliwiają wykonywanie obrotów do przodu i do tyłu, resetowanie, zatrzymywanie, bieganie, a także ustawianie i wyświetlanie parametrów
Obsługa wyświetlacza i klawiatury	Funkcja ochrony	Wykrywanie zwarć silnika po włączeniu zasilania, ochrona przed utratą fazy wejściowej i wyjściowej, ochrona nadprądowa, ochrona przed przepięciami, ochrona podnapięciowa, ochrona przed przegrzaniem, ochrona przed przeciążeniem itp.
Środowisko	Miejsce aplikacji	W pomieszczeniach zamkniętych, nie narażonych bezpośrednio na działanie promieni słonecznych, wolnych od kurzu, gazów korozyjnych, gazów łatwopalnych, mgły olejowej, pary wodnej, kapiącej wody lub soli itp.
	Wysokość	Mniej niż 1000 m
	Wilgotność otoczenia	-10 ℃ ~ + 40 ℃ (Gdy temperatura otoczenia mieści się w zakresie 40 ℃ ~ 50 ℃, wymagana jest operacja obniżania wartości znamionowych)
	Wilgotność	Mniej niż 95% wilgotności względnej, bez kondensacji kropelek wody
	Wibracja	Mniej niż 5,9 m/s² (0,6 g)
	Temperatura przechowywania	-20 ℃ ~ + 60 ℃

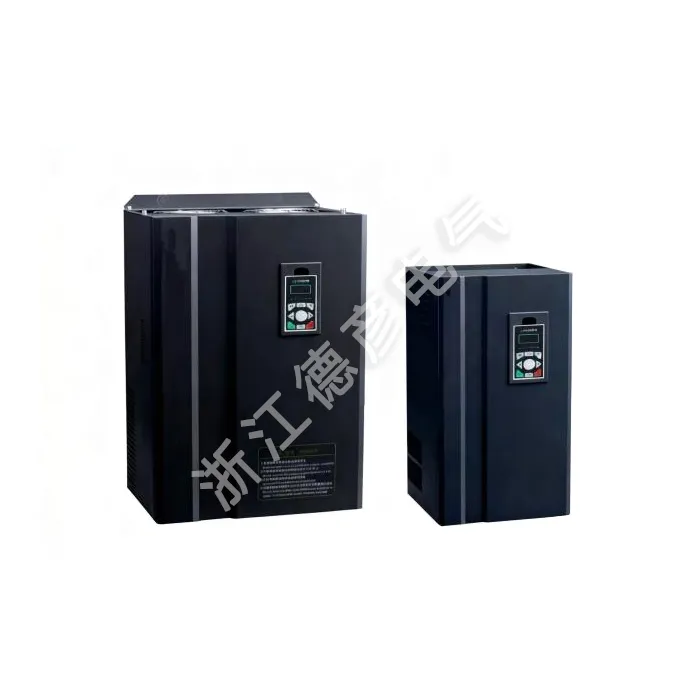

LNC860E Permanent Magnet Synchronous Inverter
