Jednostka główna z pierścieniem w izolacji gazowej w metalowej obudowie

Deyan Electric jest profesjonalnym dostawcą sprzętu elektrycznego do zastosowań przemysłowych, posiadającym zintegrowane badania i rozwój, produkcję i serwis. Jednostka główna z pierścieniem w izolacji gazowej w obudowie metalowej jest kompaktową, stałą rozdzielnicą w obudowie metalowej, wykorzystującą gaz SF6 zapewniający doskonałą izolację i gaszenie łuku. Jednostka główna z pierścieniem w izolacji gazowej w obudowie mentalnej została zaprojektowana z myślą o niezawodnej dystrybucji energii w sieciach wtórnych 10–12 kV. Jego szczelna, bezobsługowa konstrukcja zapewnia bezpieczeństwo i stabilność, dzięki czemu idealnie nadaje się do sieci miejskich, terenów przemysłowych i innych zastosowań wymagających dużej przestrzeni, wymagających wysokiej wydajności i odporności na środowisko.

Wyślij zapytanie

Opis produktu

Jednostka główna z pierścieniem w izolacji gazowej w obudowie metalowej to rozdzielnica w obudowie metalowej z izolacją gazową SF6 i wspólną szyną zbiorczą. Jednostka główna z pierścieniem w izolacji gazowej w obudowie mentalnej może być skonfigurowana z modułami obejmującymi zespoły przełączników obciążenia, zespoły kombinacji rozłączników obciążenia z bezpiecznikami, zespoły wyłączników próżniowych i zespoły zasilania szyn zbiorczych. Wykorzystując szereg zaawansowanych technologii i materiałów, zapewnia wyjątkową wydajność elektryczną i mechaniczną przy minimalnym wpływie na środowisko i klimat. Kompaktowy rozmiar. Jednostka główna w obudowie pierścieniowej z izolacją gazową zapewnia łatwą instalację, wygodną obsługę, bezobsługowość i elastyczne opcje konfiguracji. Jego przejrzysta, intuicyjna konstrukcja zapewnia prostą i nieskomplikowaną obsługę. Charakteryzuje się dużą wydajnością okablowania zasilającego i obsługuje różne systemy okablowania.

Parametr produktu (specyfikacja)

Projekt		Moduł C	Moduł F	Moduł V		Moduł CB
		Przełącznik obciążenia	Połączony sprzęt elektryczny	Przełącznik próżniowy	Przełącznik izolacji/uziemienia	Wyłącznik próżniowy	Przełącznik izolacji/uziemienia
Napięcie znamionowe	KV	12	12	12	12	12	12
Częstotliwość znamionowa	Hz	50	50	50	50	50	50
Napięcie wytrzymywane częstotliwości zasilania (faza-faza/faza-ziemia)	kV	42/48	42/48	42/48	42/48	42/48	42/48
Napięcie wytrzymywane impulsem piorunowym	KV	75/85	75/85	75/85	75/85	75/85	75/85
Prąd znamionowy	A	630	nagrywać	630		1250/630
Znamionowy prąd wyłączalny w pętli zamkniętej	A	630
Znamionowy prąd ładowania i wyłączania kabla	A	135/135
Znamionowy prąd zwarciowy (szczytowy)		50	80
Znamionowy prąd szczytowy wytrzymywany	kA	50
Znamionowy krótkotrwały prąd wytrzymywany	kA/3s	20
Znamionowy prąd zwarciowy	kA		31..5	20
Znamionowy prąd transferu	A		1750
Maksymalny prąd znamionowy bezpiecznika	A		125
Rezystancja pętli	Ω	≤300	≤600
Żywotność mechaniczna	drugi	5000	3000	5000	2000	5000	5000

Cecha produktu i zastosowanie

Zaawansowana izolacja gazowa

W pełni uszczelniona obudowa

Kompaktowy i oszczędzający miejsce

Zwiększone bezpieczeństwo

Wydłużony okres użytkowania i niezawodność

Witryny aplikacji

◇ Kompaktowe podstacje wtórne

◇ Małe przedsiębiorstwa przemysłowe i górnicze

◇ Elektrownie wiatrowe

◇ Hotele, galerie handlowe, biurowce, centra handlowe itp.

◇ C- Zespół przełącznika obciążenia

◇ Jednostka łącząca kabel D-Direct

◇ Zespół przyłączeniowy kabla De-Direct z uziemnikiem

◇ F- Zespół kombinacji rozłącznika obciążenia i bezpieczników

◇ V- Zespół wyłącznika próżniowego

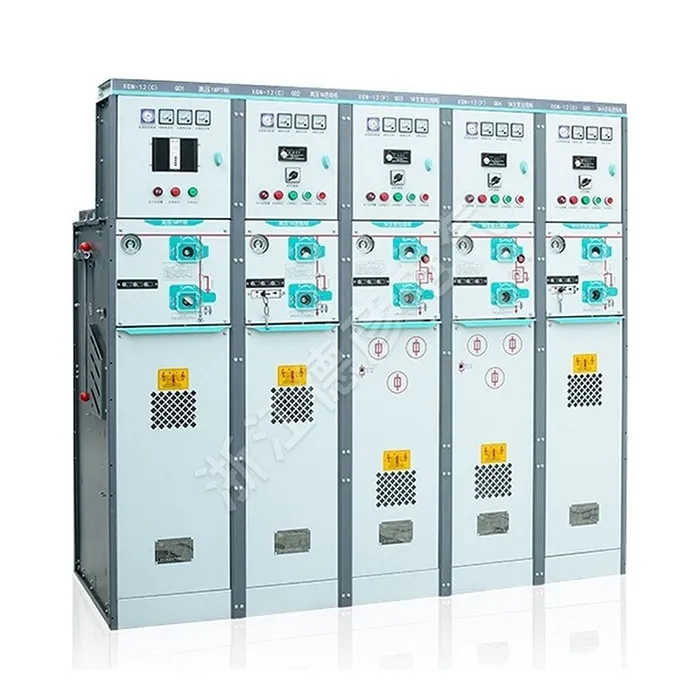

Metal-Enclosed Gas-Insulated Ring Main Unit
