Kompaktowa rozdzielnica w izolacji powietrznej

Deyan Electric jest profesjonalnym dostawcą sprzętu elektrycznego do zastosowań przemysłowych, posiadającym zintegrowane badania i rozwój, produkcję i serwis. Podstawowy element przełączający rozdzielnicy kompaktowej z izolacją powietrzną zazwyczaj wykorzystuje wysoce niezawodny rozłącznik obciążenia w gazie SF6 lub próżni, który zapewnia wysoką wydajność przełączania prądu obciążenia i niezawodną zdolność tworzenia zwarć. Obudowa rozdzielnicy kompaktowej izolowanej powietrzem jest zbudowana z wysokiej jakości płyt stalowych, formowanych w procesach sterowanych komputerowo (CNC), co zapewnia solidną wytrzymałość mechaniczną i odporność na korozję. Kluczową cechą projektu jest jego wyjątkowa kompaktowość. Dzięki zoptymalizowanemu trójwymiarowemu układowi integruje wiele przedziałów funkcjonalnych — w tym szynę zbiorczą, przełącznik, komorę kabla i przyrząd/mechanizm operacyjny — na minimalnej powierzchni przestrzennej. Przedziały te są oddzielone solidnymi, uziemionymi metalowymi przegrodami, co stanowi kluczową cechę bezpieczeństwa, która zapewnia integralność działania i zapobiega rozprzestrzenianiu się zwarć wewnętrznych.

Wyślij zapytanie

Opis produktu

Kompaktowa rozdzielnica z izolacją powietrzną Kompaktowa rozdzielnica, opracowana przez naszą firmę w odpowiedzi na wymagania użytkowników energii w zakresie niezawodności, bezpieczeństwa i zwartości sprzętu elektrycznego, charakteryzuje się izolacją powietrzną, zwartą konstrukcją, pełnymi prawami własności intelektualnej i kompleksowymi testami typu. Nadaje się do systemów elektrycznych 10 kV/7,2 kV w budynkach użyteczności publicznej, komercyjnych budynkach mieszkalnych, przemyśle i górnictwie. Kompaktowa rozdzielnica w izolacji powietrznej jest również idealna do kompletnych urządzeń mechanicznych napędzanych silnikiem wysokiego napięcia wymagających kompaktowych rozwiązań.

Parametr produktu (specyfikacja)

Numer seryjny	Projekt	Jednostka	Obciążenie szafy rozdzielczej	Kombinowana szafka elektryczna	Szafka wyłączników automatycznych
01	Napięcie znamionowe	kv	12	12	12
02	Częstotliwość znamionowa	HZ	50/60	50/60	50/60
03	Prąd znamionowy	A
04	Główny autobus	A	630	630	630
05	Oddział Główny Autobus	A	630	125 (w zależności od prądu znamionowego bezpiecznika)	630
06	Znamionowy poziom izolacji	kV
07	Napięcie wytrzymywane częstotliwości zasilania (faza-faza i faza-ziemia)	Kw	42	42	42
08	Napięcie wytrzymywane częstotliwości zasilania (między przerwami)	Kw	48	48	48
09	Napięcie wytrzymywane częstotliwości zasilania (obwody sterujące i pomocnicze)	Kw	2	2	2
10	Napięcie wytrzymywane udaru piorunowego (międzyfazowe i międzyfazowe)	Kw	75	75	75
11	Napięcie wytrzymywane impulsem piorunowym (między portami)	Kw	85	85	85
12	Znamionowy krótkotrwały prąd wytrzymywany (r.m.s)	kA
13	Obwód główny	kA	20/3S	-	25/2S
14	Obwód uziemiający	kA	20/2S	-	25/2S
15	Znamionowy szczytowy prąd wytrzymywany (szczyt)	kA	50	80	63
16	Znamionowy prąd zwarciowy (szczytowy)	kA	50
17	Znamionowy prąd zwarciowy	kA	-	31.5	25
18	Znamionowy prąd transferu	kA	-	1700	-
19	Znamionowy prąd wyłączający obciążenie czynne	A	630	-	-
20	Znamionowy prąd wyłączalny w pętli zamkniętej	A	630	-	630
21	Znamionowy prąd ładowania i wyłączania kabla	A	10	-	15
22	Ocena ochrony	Drugi	IP3X	IP3X	IP3X
23	Żywotność mechaniczna
24	Przełącznik obciążenia		5000	5000	10000
25	Przełącznik uziemiający		2000	2000	2000

Cecha produktu i zastosowanie

1. Kompaktowa i oszczędzająca miejsce konstrukcja

2. Wykorzystanie powietrza jako głównego środka izolacyjnego

3. Opłacalność i przewaga ekonomiczna

4. Zwiększone bezpieczeństwo dzięki solidnym systemom blokującym

5. Wysoka niezawodność i łatwość konserwacji

Witryny aplikacji

◇ Kompaktowe podstacje wtórne

◇ Małe przedsiębiorstwa przemysłowe i górnicze

◇ Elektrownie wiatrowe

◇ Hotele, galerie handlowe, biurowce, centra handlowe itp.

◇ C- Zespół przełącznika obciążenia

◇ Jednostka łącząca kabel D-Direct

◇ Zespół przyłączeniowy kabla De-Direct z uziemnikiem

◇ F- Zespół kombinacji rozłącznika obciążenia i bezpieczników

◇ V- Zespół wyłącznika próżniowego

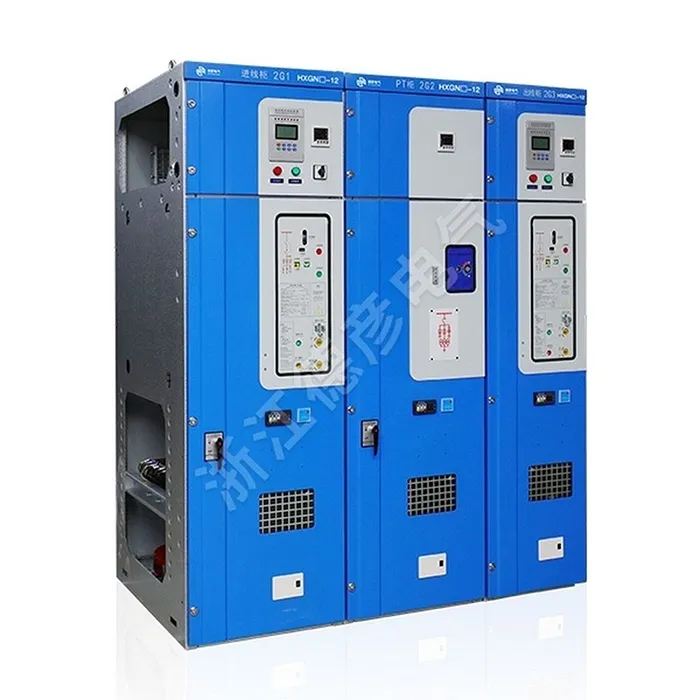

Air-Insulated Compact Switchgear
