Prefabrykowana podstacja wysokiego/niskiego napięcia

Deyan Electric to profesjonalny dostawca z bogatym doświadczeniem w produkcji przemysłowych urządzeń elektrycznych. Prefabrykowana podstacja wysokiego/niskiego napięcia to kompaktowe, całkowicie zamknięte i przetestowane rozwiązanie do dystrybucji energii od 12 kV do 400 V. To urządzenie typu „plug and play” integruje transformator, rozdzielnicę WN/NN i systemy sterowania w jednej, solidnej i odpornej na warunki atmosferyczne obudowie. Zapewnia niezawodne dostawy energii, zwiększone bezpieczeństwo i idealnie nadaje się do szybkiego wdrożenia w zastosowaniach miejskich, przemysłowych i komercyjnych

Wyślij zapytanie

Opis produktu

Prefabrykowana podstacja wysokiego/niskiego napięcia jest szeroko stosowana w modernizacjach sieci miejskich, wspólnotach mieszkaniowych, wieżowcach, obiektach przemysłowych i górniczych, hotelach, centrach handlowych, lotniskach, liniach kolejowych, polach naftowych, dokach, autostradach i tymczasowych obiektach energetycznych zarówno do zastosowań wewnętrznych, jak i zewnętrznych.

Prefabrykowana podstacja wysokiego/niskiego napięcia to w pełni zintegrowane, kompaktowe rozwiązanie do transformacji średniego napięcia (np. 12 kV lub 40,5 kV) na niskie napięcie (400 V). To urządzenie typu „plug and play” łączy transformatory, rozdzielnice WN/NN i systemy sterowania w solidnej, odpornej na warunki atmosferyczne obudowie. Zapewnia niezawodną dystrybucję energii, umożliwia szybkie wdrożenie na miejscu przy minimalnych pracach budowlanych i idealnie nadaje się do zastosowań miejskich, przemysłowych i związanych z energią odnawialną.

Parametr produktu (specyfikacja)

● Specyfikacje techniczne przełącznika obciążenia

Numer seryjny	Nazwa	Jednostka	Przełącznik obciążenia FKN12-12	FZN25-12 Przełącznik obciążenia próżniowego
1	Napięcie znamionowe	kV	10
2	Maksymalne napięcie robocze	kV	12
3	Częstotliwość znamionowa	Hz	50
4	Prąd znamionowy	A	630
5	Znamionowy prąd obciążenia wyłączającego	A	630
6	Prąd stabilności termicznej (RMS)	kA/S	20/2	20/4
7	Dynamiczny prąd stabilności	kA	50	50
8	Prąd zamknięcia zwarcia (szczyt)	KA	50	50
9	Cykle wyłączania przy pełnym obciążeniu	Drugi	20	10000
10	Żywotność mechaniczna	Drugi	2000	10000
11	1 min Częstotliwość zasilania Napięcie wytrzymywane (faza-faza i faza-ziemia)	kV	42	42
12	Napięcie impulsowe pioruna (względne i względem masy)	kV	75	75

● Specyfikacje techniczne bezpieczników wysokiego napięcia

Numer seryjny		Napięcie znamionowe (kV)	Prąd wyłączający (A)	Prąd wyłączający (KA)	Wartość bezpiecznika (A)
Model brytyjski	Model krajowy	Napięcie znamionowe (kV)	Prąd wyłączający (A)	Prąd wyłączający (KA)	Wartość bezpiecznika (A)
SDL※J		12	40	31.5	6,3 10 16 20 25 31,5 40
SDL※J	XRNT-12	12	100	31.5	50 63 71 80 100
SDL※J		12	125	31.5	125

*Uwaga: zależy od tego, czy zainstalowany jest zaczep. N oznacza brak napastnika, A oznacza obecność napastnika.

Numer seryjny	Typ urządzenia wyzwalającego	Prąd znamionowy wyzwalacza A	Zdolność wyłączania kA (AC 380 V)
DW15-630		315 400 630	40
DW15-1000		630 800 1000	50
DW15-1600	Termiczno-elektromagnetyczne lub elektroniczne	1600	50
DW15-2500		1600,2000,2500	60
CW1-2000		630,800,1000,1250,1600,2000	65(80)
CW1-3200	Inteligentny	2000,2500,3200	100

Cecha produktu i zastosowanie

Kompaktowa, zintegrowana konstrukcja typu „Plug and Play”.

Solidna i odporna na warunki atmosferyczne obudowa

Wysokie bezpieczeństwo i niezawodność

Doskonała wydajność transformatora

Elastyczna konfiguracja i łatwa konserwacja

Witryny aplikacji

◇ Kompaktowe podstacje wtórne

◇ Małe przedsiębiorstwa przemysłowe i górnicze

◇ Elektrownie wiatrowe

◇ Hotele, galerie handlowe, biurowce, centra handlowe itp.

◇ C- Zespół przełącznika obciążenia

◇ Jednostka łącząca kabel D-Direct

◇ Zespół przyłączeniowy kabla De-Direct z uziemnikiem

◇ F- Zespół kombinacji rozłącznika obciążenia i bezpieczników

◇ V- Zespół wyłącznika próżniowego

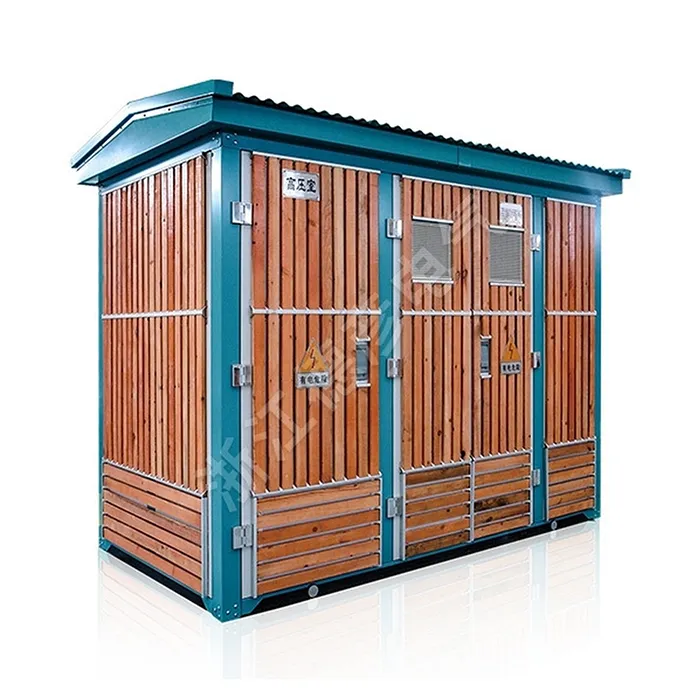

High/Low Voltage Prefabricated Substation
