Co to jest rozdzielnica? Funkcja i typy

W większości przypadków ludzie nie myślą o niewidzialnych systemach stojących za elektrycznością. Włączasz przełącznik, światła działają, proste. Jednak w tle ukryte są urządzenia pilnujące, aby nie wydarzyło się nic niebezpiecznego. Ta rzecz, a raczej ten zbiór rzeczy, nazywa się rozdzielnicą. Jeśli zapytasz dziesięć różnych osób, czym jest rozdzielnica, większość z nich nie udzieli prostej odpowiedzi. Niektórzy mogą powiedzieć „to skrzynka z wyłącznikami”, inni mogą po prostu wzruszyć ramionami. Ale prawda jest taka, że ​​rozdzielnice są wszędzie, od domu po gigantyczną elektrownię. To jak ochroniarz prądu.

Co to jest rozdzielnica?

Uczyńmy to bardzo prostym. Rozdzielnica to w zasadzie zestaw sprzętu elektrycznego obsługującego obwody. Mogą to być przełączniki, wyłączniki, bezpieczniki, izolatory, przekaźniki. Wszyscy podlegają temu parasolowi. Kiedy coś pójdzie nie tak w systemie, działa on jak strażnik i blokuje rozprzestrzenianie się problemu. Dlatego też, jeśli zapytasz, czym jest rozdzielnica w jednym zdaniu, możesz odpowiedzieć: to pancerz bezpieczeństwa energii elektrycznej.

Ludzie czasami używają zamiast tego wyrażenia „co to jest rozdzielnica elektryczna”, ale oznacza to to samo. Jeśli widziałeś te szare szafki w piwnicy lub podstacji, to jest to rozdzielnica elektryczna. Wewnątrz znajdują się części zapewniające bezpieczeństwo użytkowania prądu. W domu jest mały. W szpitalu lub fabryce jest to ogromne. Ale wszystko opiera się na tej samej idei.

Nie da się rozdzielić tych dwóch słów – rozdzielnica i ochrona. Idą ramię w ramię. Ochrona jest przede wszystkim powodem istnienia rozdzielnic. Jeśli wystąpi przeciążenie lub usterka, ochrona włącza się natychmiast. Pomyśl o drzwiach przeciwpożarowych w budynku: w jednym obszarze może znajdować się dym lub płomienie, ale drzwi zapobiegają ich rozprzestrzenianiu się. Rozdzielnica jest taka, tylko z prądem.

Wyjaśnienie funkcji przełącznika

Rozdzielnica odgrywa kluczową rolę w każdym systemie elektrycznym, zapewniając bezpieczną i wydajną dystrybucję energii. Jego głównym celem jest zarządzanie energią elektryczną w taki sposób, aby przepływała niezawodnie, bez zakłóceń i zagrożeń. Łącząc sterowanie, ochronę i izolację, rozdzielnice zapewniają bezpieczeństwo zarówno sprzętu, jak i ludzi, zachowując jednocześnie płynne działanie w instalacjach mieszkalnych, komercyjnych i przemysłowych.

1. Kontrola przepływu mocy

Pierwszą i najbardziej widoczną rolą rozdzielnicy jest sterowanie przepływem mocy. Umożliwia operatorom bezpieczne włączanie i wyłączanie obwodów, zapewniając przepływ prądu tylko wtedy, gdy jest to wymagane. Kontrola ta ma kluczowe znaczenie zarówno w rutynowych operacjach, jak i w sytuacjach awaryjnych, pomagając w utrzymaniu wydajności i płynnej pracy systemu.

2. Ochrona przed awariami

Rozdzielnica zapewnia ochronę poprzez rozłączenie obwodów w przypadku usterek, takich jak przeciążenia lub zwarcia. Zapobiega to uszkodzeniu sprzętu i zmniejsza ryzyko pożaru lub porażenia prądem. Urządzenia zabezpieczające, takie jak wyłączniki automatyczne i przekaźniki, działają natychmiast, zapewniając bezpieczeństwo i sprawność układu elektrycznego nawet w przypadku nieoczekiwanych problemów.

3. Izolacja w celu konserwacji

Kolejną kluczową funkcją jest izolacja. Rozdzielnica umożliwia bezpieczne odłączenie niektórych sekcji układu elektrycznego, dzięki czemu inżynierowie mogą przeprowadzać inspekcje, testowanie lub naprawy bez kontaktu z przewodami pod napięciem. Izolacja ta zapewnia zarówno bezpieczeństwo pracownikom, jak i minimalne zakłócenia w pozostałej części systemu.

4. Podstawa bezpieczeństwa elektrycznego

Razem sterowanie, ochrona i izolacja stanowią podstawę bezpieczeństwa elektrycznego. Bez rozdzielnic niezawodna dystrybucja energii nie byłaby możliwa. Funkcje te zapewniają stabilność systemów, minimalizują ryzyko i zapewniają, że konserwacja może być wykonywana bez niebezpieczeństwa, dzięki czemu rozdzielnica jest istotną częścią każdej sieci energetycznej.

Przykłady rozdzielnic

Istnieje niezliczona ilość przykładów rozdzielnic. Skrzynka wyłączników w Twoim domu? To jest jedno. Duży panel w centrum handlowym? Inny. W przemyśle znajdziesz rozdzielnice średniego napięcia. Od strony skrzyni biegów jeszcze większy bieg. Przykłady się zmieniają, ale zasada jest zawsze ta sama.

Rodzaje rozdzielnic

Obecnie rozdzielnice występują w wielu postaciach. Nie jeden rozmiar pasuje do wszystkich. Rodzaje rozdzielnic zależą głównie od napięcia i miejsca ich stosowania. Każdy typ ma pewne unikalne cechy, które sprawiają, że nadaje się do jednego lub drugiego zastosowania.

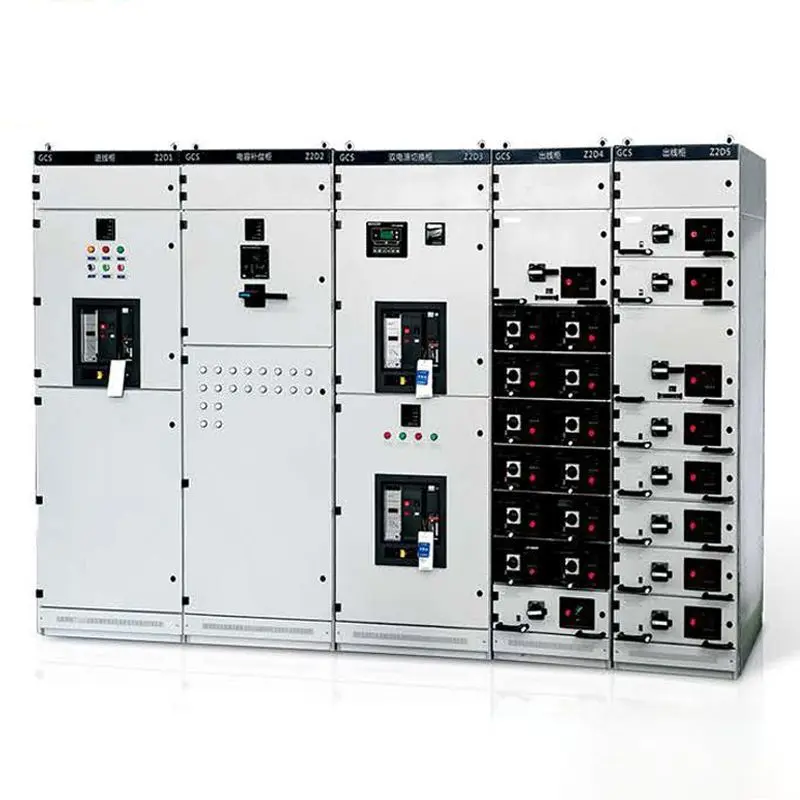

Rozdzielnica niskiego napięcia

Najbardziej popularną jest rozdzielnica niskiego napięcia. Pasuje tu wszystko do 400 woltów. Domy, biura, małe sklepy – co tylko chcesz. To sprzęt chroniący codzienne życie. W tych jednostkach znajdują się wyłączniki automatyczne, bezpieczniki i przekaźniki. Możesz nie myśleć o nich, dopóki nie zadziała wyłącznik, ale zawsze pracują cicho.

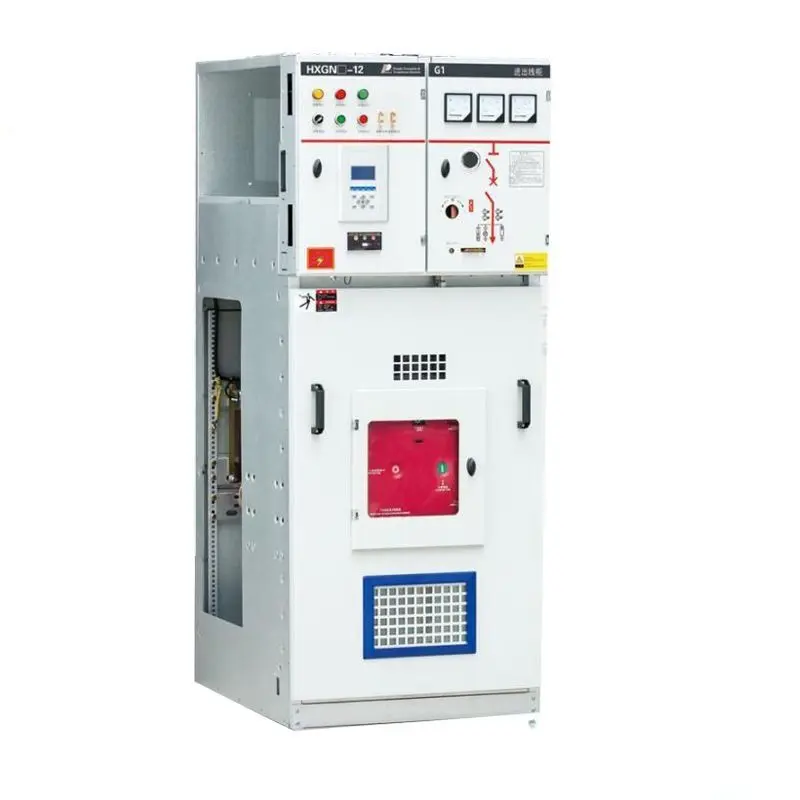

Rozdzielnica średniego napięcia

Następna jest rozdzielnica średniego napięcia. Jest to wartość od 1 kV do 35 kV. Znajdziesz go w zakładach przemysłowych, szpitalach i podstacjach dystrybuujących energię elektryczną do tysięcy domów. Przekładnia średniego napięcia jest cięższa i zbudowana tak, aby wytrzymać większe obciążenia. Gdy stabilność ma kluczowe znaczenie, np. na sali operacyjnej, ten sprzęt gwarantuje, że moc pozostanie bezpieczna i stała.

Rozdzielnica wysokiego napięcia

Następnie masz przekładnię wysokiego napięcia. To jest najważniejsza rzecz. Taki, który znajduje się na liniach przesyłowych i łączy całe regiony. Usterki są tutaj niebezpieczne i kosztowne. Właśnie dlatego rozdzielnice wysokiego napięcia zostały zaprojektowane z ekstremalną izolacją i bardzo szybkim działaniem ochronnym. Ta sama zasada, większa skala.

Wewnątrz kontra na zewnątrz

Istnieją również typy rozdzielnic w zależności od miejsca ich zainstalowania. Jednostki wewnętrzne są bezpiecznie przechowywane wewnątrz budynków, z dala od czynników atmosferycznych. Jednostki zewnętrzne są wytrzymałe, często stosowane w podstacjach, zbudowane tak, aby przetrwać deszcz, kurz i ciepło.

Izolacja powietrzna, gazowa i olejowa

Wreszcie innym sposobem grupowania ich jest izolacja. Rozdzielnice w izolacji powietrznej są tanie i powszechnie stosowane. Izolacja gazowa, często SF6, jest kompaktowa i niezawodna w przypadku ograniczonej przestrzeni. Przekładnia izolowana olejem jest starsza, ale wciąż dostępna w niektórych sieciach. Wszystkie trzy są ważne, w zależności od potrzeb.

Wniosek

Czym jest rozdzielnica? To zestaw urządzeń zapewniających bezpieczeństwo, kontrolę i niezawodność energii elektrycznej. Od rozdzielnic niskiego napięcia w domach, przez rozdzielnice średniego napięcia w przemyśle, aż po systemy przesyłowe, rola jest taka sama. Zadaniem rozdzielnicy jest sterowanie, ochrona i izolowanie. Zasada działania rozdzielnicy jest prosta, ale skuteczna: wykryć zwarcie, zasygnalizować wyłącznik, odciąć go, zabezpieczyć resztę. Przyjrzyj się elementom rozdzielnicy, wyłącznikom, przekaźnikom, bezpiecznikom, izolatorom, a zobaczysz, jaką rolę każdy z nich odgrywa. Bez nich systemy elektryczne byłyby nie tylko niebezpieczne, ale wręcz niemożliwe do uruchomienia.
