Skrzynka rozgałęźna kabla wysokiego napięcia （Rozdzielnia zewnętrzna）

Deyan Electric jest profesjonalnym dostawcą sprzętu elektrycznego do zastosowań przemysłowych, posiadającym zintegrowane badania i rozwój, produkcję i serwis. Rozgałęźnik kablowy wysokiego napięcia (rozdzielnia zewnętrzna) to kompaktowa, odporna na warunki atmosferyczne rozdzielnia zewnętrzna dla sieci dystrybucyjnych 6–35 kV. Umożliwia bezpieczne rozgałęzianie, łączenie i izolację kabli poprzez w pełni izolowane złącza wtykowe, z widocznymi punktami rozłączenia i niezawodnym uziemieniem. To oszczędzające miejsce rozwiązanie upraszcza rozbudowę i konserwację sieci.

Wyślij zapytanie

Opis produktu

Rozgałęźnik kablowy wysokiego napięcia (rozdzielnia zewnętrzna) to kompaktowa, odporna na warunki atmosferyczne rozdzielnia zewnętrzna dla sieci dystrybucyjnych 6–35 kV. Jest to zaawansowana jednostka główna z pierścieniem zewnętrznym w izolacji gazowej, wykorzystująca międzynarodowe standardowe technologie. Rozgałęźniki kablowe wysokiego napięcia przeznaczone są do sieci dystrybucyjnych 12/24 kV, charakteryzują się całkowicie szczelną izolacją SF6, modułową budową i bezobsługową pracą, odpowiednią do trudnych warunków. Obsługując rozszerzalne funkcje automatyki, umożliwia niezawodną dystrybucję energii w parkach przemysłowych, obszarach miejskich i centrach handlowych, jednocześnie ułatwiając inteligencję sieci.

Parametr produktu (specyfikacja)

Nazwa projektu			Jednostka	Przełącznik obciążenia
Nazwa projektu			Jednostka	Jednostka przełączająca obciążenia C	Zespół elektryczny typu F	V- Zespół wyłącznika automatycznego
Napięcie znamionowe			kv	24.12	24.12	24.12
Częstotliwość znamionowa			Hz	50	50	50
Prąd znamionowy			A	630	125	630
Znamionowy prąd transferu			A		1750
Znamionowy poziom izolacji	1 min Częstotliwość zasilania Napięcie wytrzymywane (faza-ziemia)	na przemian w opozycji	KV		42/65
		Między przerwami	KV		48/79
	Napięcie impulsu piorunowego	na przemian w opozycji	KV		75/125
	Napięcie impulsu piorunowego		KV		85/145
Znamionowy prąd zwarciowy			kV	20	315	20
Znamionowy prąd zamykania zwarcia			KA	50	80	50
Znamionowy prąd zamykania zwarcia (uziemienie)			KA	50		50
Znamionowy krótkotrwały prąd wytrzymywany		Obwód główny	kA	20	20	20
Znamionowy krótkotrwały prąd wytrzymywany		Przełącznik uziemiający	KA	20	20	20
Znamionowy krótkotrwały czas trwania		Obwód główny	S	4		4
Znamionowy krótkotrwały czas trwania		Przełącznik uziemiający	S	4	4	4
Znamionowy szczytowy prąd wytrzymywany		Obwód główny	KA	50		50
Znamionowy szczytowy prąd wytrzymywany		Przełącznik uziemiający	KA	50	50	50
Test łuku wewnętrznego (test łuku wewnętrznego spalania)			A	630	20 kA/0,5 s	630
Znamionowy prąd wyłączalny w pętli zamkniętej			A	630	Ograniczone przez bezpiecznik	630
Znamionowy prąd wyłączający obciążenie czynne			A	10	Ograniczone przez bezpiecznik	25
Znamionowy prąd ładowania i wyłączania kabla			Drugi	5000	17.4	3000
Żywotność mechaniczna		Przełącznik ładowania/odłączania	Drugi	3000	5000	3000
		Przełącznik uziemiający	Drugi		3000	10000
		Wyłącznik próżniowy	MPa
Ciśnienie gazu SF6 (ciśnienie bezwzględne w temperaturze 20°C)					0.035
Roczny współczynnik uderzeń pioruna					≤0,025% rocznie
Stopień ochrony komory powietrznej i rurki bezpiecznikowej					IP67
Stopień ochrony obudowy i obudowy					IP4X

Cecha produktu i zastosowanie

Kompaktowa konstrukcja zewnętrzna

Pełna ochrona środowiska

Zaawansowana technologia izolacji gazowej

Elastyczna konfiguracja modułowa

Bezobsługowa obsługa

Witryny aplikacji

◇ Kompaktowe podstacje wtórne

◇ Małe przedsiębiorstwa przemysłowe i górnicze

◇ Elektrownie wiatrowe

◇ Hotele, galerie handlowe, biurowce, centra handlowe itp.

◇ C- Zespół przełącznika obciążenia

◇ Jednostka łącząca kabel D-Direct

◇ Zespół przyłączeniowy kabla De-Direct z uziemnikiem

◇ F- Zespół kombinacji rozłącznika obciążenia i bezpieczników

◇ V- Zespół wyłącznika próżniowego

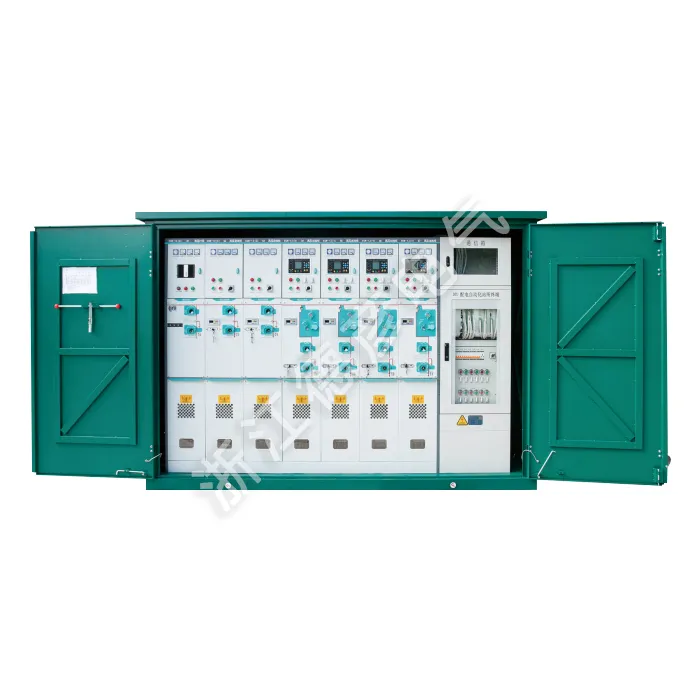

High Voltage Cable Branch Box (Outdoor Switching Station)
