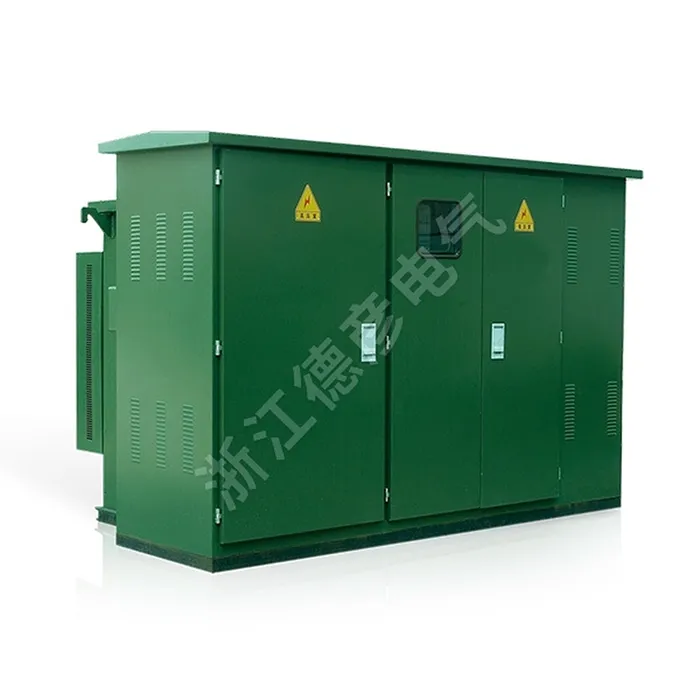

Prefabrykowana podstacja skrzynkowa w stylu amerykańskim

Deyan Electric to profesjonalny dostawca z bogatym doświadczeniem w produkcji przemysłowych urządzeń elektrycznych. Prefabrykowana podstacja skrzynkowa w stylu amerykańskim to kompaktowe, w pełni zintegrowane rozwiązanie do dystrybucji energii 10kV-35kV. Posiada zabezpieczoną przed manipulacją, odporną na warunki atmosferyczne stalową obudowę o klasycznym, estetycznym wyglądzie. To urządzenie typu „plug and play” łączy w sobie pierścieniową jednostkę główną wysokiego napięcia, transformator o niskich stratach i rozdzielnicę niskiego napięcia w jeden, solidny system. Zapewnia niezawodne działanie, łatwą instalację i idealnie nadaje się do przestrzeni publicznych, obszarów mieszkalnych i zastosowań przemysłowych.

Wyślij zapytanie

Opis produktu

Prefabrykowana podstacja skrzynkowa w stylu amerykańskim wykorzystuje zaawansowaną technologię międzynarodową, a jednocześnie jest dostosowana do warunków krajowych. Prefabrykowana podstacja skrzynkowa w stylu amerykańskim charakteryzuje się zwartą konstrukcją, łatwą instalacją i konserwacją, niskim poziomem hałasu, niskimi stratami, zabezpieczeniem przed kradzieżą, dużą wytrzymałością na przeciążenia i kompleksowymi zabezpieczeniami. Nadaje się do nowych obszarów mieszkalnych, pasów zieleni, parków, stacji, hoteli, placów budowy, lotnisk i tym podobnych

Parametr produktu (specyfikacja)

Numer seryjny	Nazwa	Jednostka	Dane techniczne
1	Napięcie znamionowe	kv	10/0,4 (wysokie ciśnienie/niskie ciśnienie)
2	Maksymalne napięcie robocze	kv	12 (strona wysokiego napięcia)
3	Częstotliwość znamionowa	Hz	50
4	Pojemność znamionowa	KVA	50-1600
5	Napięcie wytrzymywane przy częstotliwości sieciowej przez 1 minutę	KV	35
6	Napięcie impulsu piorunowego	KV	75
7	Metoda chłodzenia		Samochłodzenie w kąpieli olejowej
8	Prąd wyłączający bezpiecznik rezerwowy wysokiego napięcia	kA	50
9	Prąd wyłączający bezpiecznik wkładany	KA	2.5
10	Temperatura otoczenia	℃	-35-+40
11	Dopuszczalny wzrost temperatury cewki	k	65
12	Regulacja napięcia bez obciążenia		±5% lub ±2 × 2,5%
13	Poziom hałasu	dB	50
14	Ocena ochrony		IP43

Tabela specyfikacji technicznych transformatora

Wyposażony w nowy rdzeń transformatora serii S9, który zapewnia niskie straty, doskonałą odporność na przeciążenia i dużą odporność na zwarcia. Wszystkie elementy złączne są zabezpieczone środkami zapobiegającymi poluzowaniu, co eliminuje potrzebę podnoszenia rdzenia. Alternatywnie dostępne są również doskonałe transformatory serii S10 i S11.

Wydajność kVA	Napięcie kV		Oznaczenie grupy połączeń	Prąd jałowy%			Prąd jałowy%			Impedancja Napięcie%	S9	S10	S11
Wydajność kVA	Wysokie ciśnienie	Niskie ciśnienie	Oznaczenie grupy połączeń	S9	S10	S11	S9	S9	S11	Impedancja Napięcie%	S9	S10	S11
50	10±5% lub ±2×2,5%	0.4	Dyn11 lub Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0

Cecha produktu i zastosowanie

Zintegrowana i kompaktowa konstrukcja

Rdzeń transformatora zanurzony w oleju

Wysokie bezpieczeństwo i odporność na manipulacje

Wstępnie przetestowane pod kątem niezawodności

Elastyczna instalacja i uziemienie

Witryny aplikacji

◇ Kompaktowe podstacje wtórne

◇ Małe przedsiębiorstwa przemysłowe i górnicze

◇ Elektrownie wiatrowe

◇ Hotele, galerie handlowe, biurowce, centra handlowe itp.

◇ C- Zespół przełącznika obciążenia

◇ Jednostka łącząca kabel D-Direct

◇ Zespół przyłączeniowy kabla De-Direct z uziemnikiem

◇ F- Zespół kombinacji rozłącznika obciążenia i bezpieczników

◇ V- Zespół wyłącznika próżniowego
