Przewodnik po wyborze rozdzielnicy

2026-03-05 0 Zostaw mi wiadomość

Zasadniczo wybór rodzajurozdzielnicato proces decyzyjny, który przechodzi od „definiowania wymagań” do „dopasowywania parametrów”. Aby proces selekcji był bardziej przejrzysty, podzieliłem go na osiem kluczowych wymiarów. Możesz użyć tego jako listy kontrolnej, sprawdzając każdy element w porównaniu z rzeczywistą sytuacją.

Trzy podstawowe wymiary wyboru rozdzielnicy

Wymiar wyboru

Kluczowe rozważania

Wskazówki dotyczące wyboru

1. Poziom napięcia

Określ, czy dotyczy to systemu wysokiego napięcia (np. 10 kV, jako linia dopływowa/strona pierwotna transformatora), czy systemu niskiego napięcia (np. 380 V/220 V, jako linia odpływowa/zacisk dystrybucyjny).

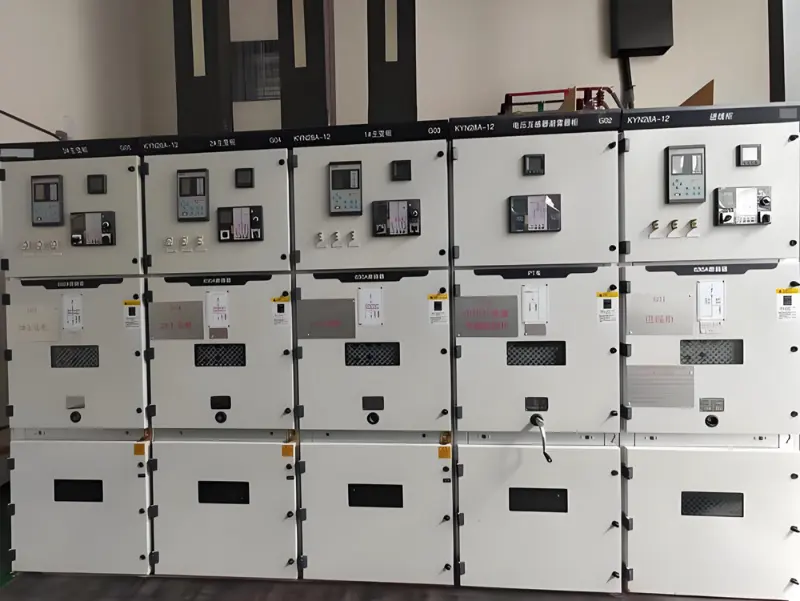

Switchgear

Jest to najbardziej podstawowy podział, bezpośrednio określający poziom izolacji urządzenia i podzespołów wewnętrznych.

2. Środowisko instalacji

Oceń, czy jest przeznaczony do montażu wewnątrz czy na zewnątrz oraz czy istnieją specjalne wymagania, takie jak wodoodporność (stopień ochrony IP), odporność na wilgoć, odporność na korozję lub ochrona przed eksplozją. Zastosowanie na zewnątrz wymaga wysokiego stopnia ochrony (np. IP54 lub wyższego) i obudów ze stali nierdzewnej; środowiska wilgotne/korozyjne wymagają całkowicie zamkniętego sprzętu lub specjalnych powłok.

3. Cel funkcjonalny

Jasno określ główny cel: oświetlenie, moc (np. sterowanie silnikiem), dystrybucja mocy, korekcja współczynnika mocy (bateria kondensatorów) lub pomiary. Skrzynki rozdzielcze oświetlenia charakteryzują się niewielkimi obciążeniami i można je montować na ścianie; skrzynki rozdzielcze zasilania mają duże obciążenia, często są stojące i często wymagają jednostek sterujących silnikiem.

4. Forma strukturalna

Wybierz pomiędzy typem stałym (np. GGD, ekonomiczny) lub typem wysuwnym (np. GCK/GCS/MNS, łatwa konserwacja, wysoka niezawodność). Typ stały nadaje się do sytuacji, w których występują rozproszone obciążenia, kilka obwodów i ograniczone budżety.

Typ wysuwny nadaje się do sytuacji, w których występują skoncentrowane obciążenia, wiele obwodów i wysokie wymagania dotyczące niezawodności zasilania (np. centra danych, przemysł petrochemiczny).

5. Parametry elektryczne

Sprawdź napięcie znamionowe, częstotliwość i obliczony prąd systemu. Co ważniejsze, zapewniają zgodność z wymaganiami dotyczącymi stabilności dynamicznej i termicznej w warunkach zwarcia. Zdolność wyłączania wyłącznika musi być większa niż maksymalny prąd zwarciowy w miejscu instalacji. Dopasowanie parametrów ma fundamentalne znaczenie dla bezpiecznej pracy. Musi opierać się na rygorystycznych obliczeniach, a nie tylko na doświadczeniu i szacunkach. 6. Charakter projektu

Czy jest to nowy projekt budowlany, projekt renowacyjny czy projekt polegający na zwiększeniu wydajności?

W przypadku nowych konstrukcji należy priorytetowo traktować nowe produkty o wysokiej jakości i niezawodności. W przypadku renowacji/rozbudowy należy odnieść się do istniejącego typu szafy, aby ułatwić integrację systemu.

7. Przestrzeń instalacyjna

Zmierz długość, szerokość i wysokość pomieszczenia elektrycznego, zwłaszcza szerokość korytarzy operacyjnych przed i za szafami.

Dostępność przestrzeni bezpośrednio ogranicza wymiary i układ szafy. Na przykład szerokość tylnego korytarza musi spełniać wymagania konserwacyjne, a rzędy szaf dłuższe niż 6 m wymagają dwóch punktów wyjścia.

8. Konserwacja i zarządzanie Weź pod uwagę poziom umiejętności technicznych personelu obsługującego oraz wymagania dotyczące wygody konserwacji.

Szafki wysuwne zapewniają dobrą wymienność jednostek; podczas konserwacji wadliwą jednostkę można wyciągnąć, aby szybko przywrócić zasilanie, ale koszt jest wyższy.

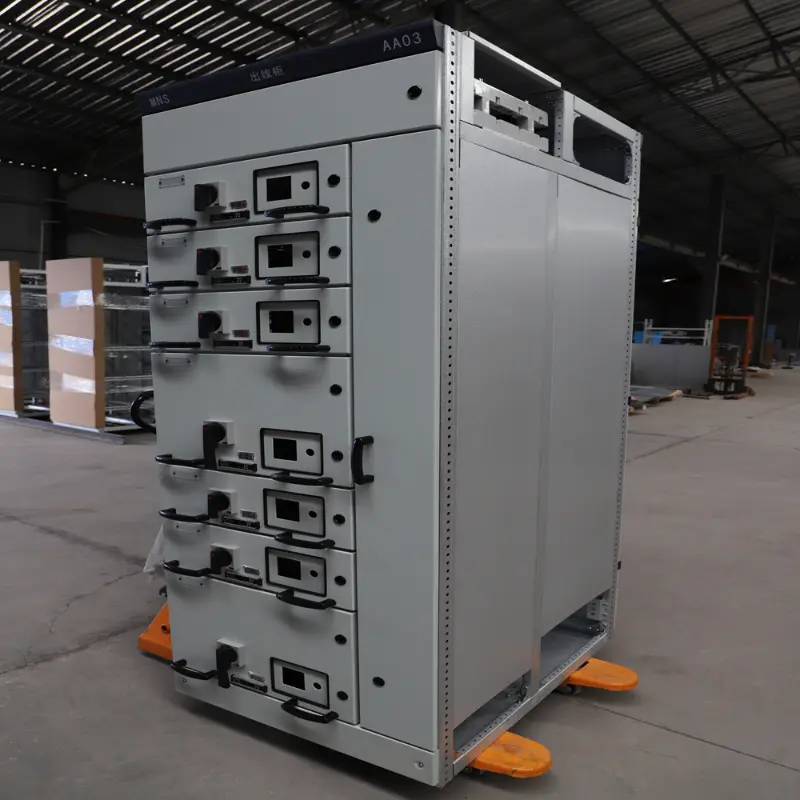

Switchgear

Typowe modele rozdzielnic i obowiązujące scenariusze

Po zrozumieniu podstawowych wymiarów przyjrzyjmy się kilku powszechnym typomrozdzielnica niskiego napięciana rynku. Pomoże Ci to dopasować Twoje abstrakcyjne wymagania do konkretnych produktów.

Seria modeli Typ struktury Podstawowa charakterystyka

Typowe mające zastosowanie scenariusze

:--------------- :------------ :-----------------------------------------------------------------

GGD Naprawiono Ekonomiczny i praktyczny, prosty obwód, ale wymaga przerwy w zasilaniu w celu konserwacji.

Przedsiębiorstwa przemysłowe i wydobywcze, place budowy charakteryzujące się wrażliwością kosztową, mniejszą liczbą obwodów i niskimi wymaganiami dotyczącymi ciągłości zasilania.

GCK Wysuwne

Składa się z jednostek Centrum sterowania silnikiem (MCC). Izolowane obwody zapewniają dobre bezpieczeństwo i niezawodność. Oferuje dobry stosunek jakości do ceny.

Systemy elektroenergetyczne, przedsiębiorstwa przemysłowe i górnicze, wieżowce wymagające konwersji, dystrybucji i sterowania silnikami. Obecnie szeroko stosowany typ.

GCS Wyciąg

Ulepszona konstrukcja oparta na GCK, elastyczna konstrukcja, dobra wymienność modułów szufladowych. Wczesne wersje miały stosunkowo niższy poziom ochrony. Systemy dystrybucyjne w dużych elektrowniach, zakładach petrochemicznych itp., wymagające wysokiego poziomu automatyzacji i możliwości połączenia z komputerami.

MNS Wypłata

Kompaktowa konstrukcja, modułowa konstrukcja, doskonałe wykonanie, wysoki poziom ochrony, doskonała wydajność, ale stosunkowo wyższy koszt (około dwukrotnie większy niż GCS). Sytuacje o niezwykle wysokich wymaganiach w zakresie niezawodności zasilania, bezpieczeństwa i wykorzystania przestrzeni, takie jak duże centra danych, ekskluzywne hotele i warsztaty produkcji precyzyjnej.

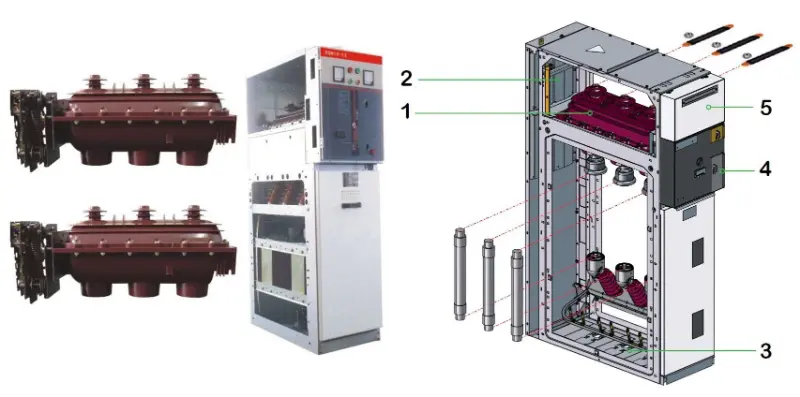

Switchgear

> Krótko mówiąc, od GGD do MNS, można to postrzegać jako postęp zarówno pod względem wydajności, jak i kosztów. W przypadku większości konwencjonalnych projektów GCK jest często rozważnym wyborem, który równoważy oszczędność i niezawodność.
