Naprawiono wewnętrzny wyłącznik próżniowy wysokiego napięcia

Deyan Electric to profesjonalny dostawca z bogatym doświadczeniem w produkcji przemysłowych urządzeń elektrycznych. Stały, wewnętrzny wyłącznik próżniowy wysokiego napięcia przeznaczony do systemów 12kV. Wykorzystując zaawansowaną technologię przerywania próżni, zapewnia niezawodne wyłączanie prądu, minimalną konserwację i zwiększone bezpieczeństwo. Kompaktowy i wszechstronny, idealnie nadaje się do dystrybucji energii i ochrony w różnych zastosowaniach przemysłowych i użyteczności publicznej.

Wyślij zapytanie

Opis produktu

Stały wewnętrzny wyłącznik próżniowy to trójfazowa rozdzielnica wewnętrzna AC 50 Hz, 12 KV. Nadaje się do kontroli i ochrony przedsiębiorstw przemysłowych, elektrowni, podstacji i obiektów elektrycznych i nadaje się do częstych miejsc pracy. Mechanizm napędowy i korpus wyłącznika są zintegrowane. Może być zaprojektowana jako jednostka do montażu na stałe lub wyposażona w dedykowany mechanizm uruchamiający, tworzący moduł szufladowy do użytku. Główna część obwodu stałego wyłącznika próżniowego do zastosowań wewnętrznych może przyjąć zintegrowany, zespolony biegun końcowy, aby osiągnąć miniaturyzację, wysoką niezawodność i brak konserwacji wyłącznika. Można go wyposażyć w średnie szafy rozdzielcze szufladowe typu KYN28-12(GZS), a typ stały może być również stosowany w szafach rozdzielczych stałego typu XGN.

Parametr produktu (specyfikacja)

Numer seryjny	Nazwa		Jednostka	Dane
1	Napięcie znamionowe		kV	12
2	Maksymalne napięcie robocze		KV	12
3	Prąd znamionowy		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Znamionowy prąd zwarciowy wyłączalny (znamionowy prąd stabilności termicznej – RMS)		KA	20/25	31.5		40
5	Znamionowy prąd zwarciowy (szczytowy)		KA	50/63	80		100
6	Znamionowy szczytowy prąd wytrzymywany (znamionowy prąd stabilności dynamicznej – szczyt)		KA	50/63	80		100
7	Znamionowy prąd zwarciowy wytrzymywany 4S		KA	20/25	31.5		20/25
8	Znamionowy poziom izolacji	Wytrzymałość napięcia roboczego (przed i po wyłączeniu znamionowym)/1 min Wytrzymałość napięcia przy częstotliwości sieciowej	KV	Parter 42 (Przerwa 48)
		Napięcie wytrzymywane (przed i po wyłączeniu znamionowym) / Szczytowe napięcie wytrzymywane impulsu piorunowego		Ground 75 (Przerwa 85)
9	Znamionowy czas stabilności termicznej		S	4
10	Znamionowa sekwencja działania			Oddzielne -0,3 S - Połączone -180 S - Połączone
11	Żywotność mechaniczna		Drugi	20000
12	Znamionowy prąd zwarciowy wyłączający liczbę przerw		Drugi	50
13	Mechanizm operacyjny Znamionowe napięcie zamknięcia (DC)		v	AC, DC 110 220
14	Mechanizm operacyjny Znamionowe napięcie otwarcia (DC)		v	AC, DC 110 220
15	Szczelina kontaktowa		mm	11±1
16	Przekroczenie skoku (długość ściskania sprężyny kontaktowej)		mm	3,5±0,5
17	Trójfazowy czas odbicia przy zamykaniu i otwieraniu		SM	≤2
18	Czas odbicia styku podczas zamykania		SM	≤2
19	Średnia prędkość wyzwalania		SM	0,9 ~ 1,2
	Średnia prędkość zamykania		SM	0,5-~0,8
20	Czas otwarcia	Przy maksymalnym napięciu roboczym	S	≤0,05
21		Przy minimalnym napięciu roboczym		≤0,08
22	Czas zamknięcia		S	0.1
23	Rezystancja obwodu głównego każdej fazy		μΩ	630 ≤50		1250 ≤ 45
24	Dopuszczalna skumulowana grubość zużycia styków ruchomych i nieruchomych		mm	3

Cecha produktu i zastosowanie

Zaawansowane przerywanie próżni

Stała i kompaktowa konstrukcja

Wysokie bezpieczeństwo i niezawodność

Sprężynowy mechanizm operacyjny

Wszechstronny zakres zastosowań

◇ Kompaktowe podstacje wtórne

◇ Małe przedsiębiorstwa przemysłowe i górnicze

◇ Elektrownie wiatrowe

◇ Hotele, galerie handlowe, biurowce, centra handlowe itp.

◇ C- Zespół przełącznika obciążenia

◇ Jednostka łącząca kabel D-Direct

◇ Zespół przyłączeniowy kabla De-Direct z uziemnikiem

◇ F- Zespół kombinacji rozłącznika obciążenia i bezpieczników

◇ V- Zespół wyłącznika próżniowego

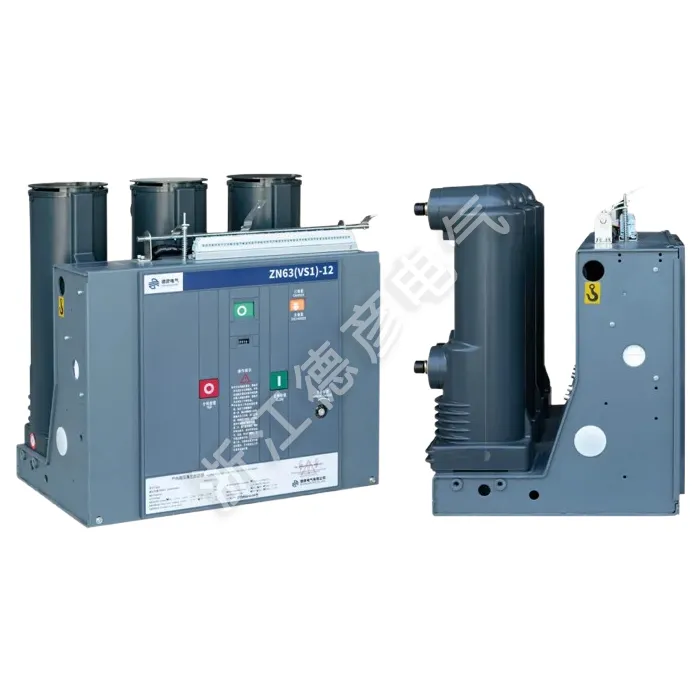

Fixed Indoor High-Voltage Vacuum Circuit Breaker
