Lokalne urządzenie kompensujące moc bierną wysokiego napięcia

Deyan Electric jest profesjonalnym dostawcą sprzętu elektrycznego do zastosowań przemysłowych, posiadającym zintegrowane badania i rozwój, produkcję i serwis. Lokalne urządzenie do kompensacji mocy biernej wysokiego napięcia zwiększa stabilność sieci i jakość energii poprzez dynamiczne zarządzanie przepływem mocy biernej. Poprawia regulację napięcia, zmniejsza straty w transmisji i zwiększa wydajność systemu poprzez automatyczne przełączanie kondensator/dławik lub zaawansowaną elektronikę mocy

Wyślij zapytanie

Opis produktu

Urządzenie do lokalnej kompensacji mocy biernej wysokiego napięcia to jednostka wewnętrzna 6-10 kV/50 Hz przeznaczona do silników trójfazowych prądu przemiennego. Zapewnia lokalną kompensację mocy biernej poprzez automatyczne przełączanie kondensatorów zsynchronizowanych z pracą silnika - załączanie przy uruchomieniu i odłączanie przy wyłączaniu.

Urządzenie do lokalnej kompensacji mocy biernej wysokiego napięcia oferuje dwie konfiguracje: wersję uproszczoną z bezpośrednim podłączeniem do zacisków silnika zabezpieczonym bezpiecznikiem, ograniczającą prąd do 90% prądu jałowego silnika, aby zapobiec przepięciom samowzbudzenia (typowy współczynnik mocy 0,9); oraz model przełączający stycznika próżniowego zapewniający wyższą zdolność kompensacji, osiągający współczynnik mocy powyżej 0,95. Kluczowe zalety urządzenia do lokalnej kompensacji mocy biernej wysokiego napięcia TBBJ obejmują zmniejszone straty mocy, lepszą jakość napięcia i lepszą wydajność rozruchu silnika, zapewniając doskonałą kompensację w porównaniu z systemami scentralizowanymi.

Parametr produktu (specyfikacja)

Kategoria parametrów	Specyfikacja
Oceny elektryczne
Napięcie znamionowe	6 kV, 10 kV
Częstotliwość znamionowa	50 Hz / 60 Hz
Zakres zdolności kompensacyjnej	100 ~ 5000 kvar (konfigurowalny)
Wydajność
Docelowy współczynnik mocy (po kompensacji)	≥ 0,95
Czas reakcji	Oparta na styczniku: < 100 ms TSC (oparty na tyrystorze): < 20 ms
Metoda przełączania	Stycznik próżniowy lub moduł przełącznika tyrystorowego (TSC)
Ochrona i kontrola
Zasada kontroli	Automatyczne przełączanie zsynchronizowane z pracą silnika; regulacja mocy biernej/współczynnika mocy w pętli zamkniętej.
Standardowe zabezpieczenia	Przetężenie, przepięcie, podnapięcie, różnica, przegrzanie, zwarcie
Kluczowa funkcja	Zapobiega przepięciom samowzbudzenia po wyłączeniu silnika.
Komunikacja	Opcjonalnie RS485/MODBUS-RTU lub Ethernet/IP
Standardy i środowisko
Norma projektowa	GB/T, IEC 62271
Instalacja	Wnętrz
Temperatura otoczenia	-10°C do +45°C
Wysokość	≤ 1000 m (obniżenie wartości powyżej)

Cecha produktu i zastosowanie

Precyzyjne zlokalizowane odszkodowanie

Automatyczna, zsynchronizowana praca

Elastyczność podwójnej konfiguracji

Zapobieganie samowzbudzeniu

Znacząca optymalizacja zużycia energii

Witryny aplikacji

◇ Kompaktowe podstacje wtórne

◇ Małe przedsiębiorstwa przemysłowe i górnicze

◇ Elektrownie wiatrowe

◇ Hotele, galerie handlowe, biurowce, centra handlowe itp.

◇ C- Zespół przełącznika obciążenia

◇ Jednostka łącząca kabel D-Direct

◇ Zespół przyłączeniowy kabla De-Direct z uziemnikiem

◇ F- Zespół kombinacji rozłącznika obciążenia i bezpieczników

◇ V- Zespół wyłącznika próżniowego

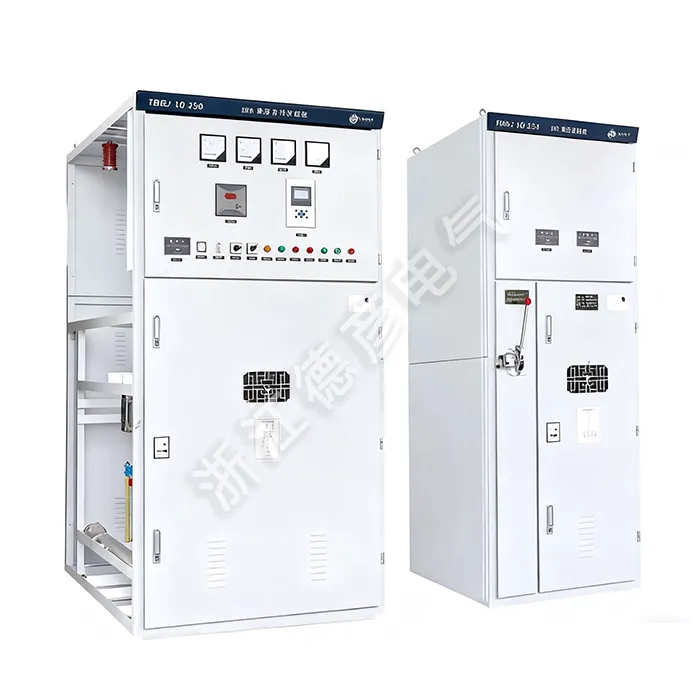

High Voltage Local Reactive Power Compensation Device
