Wewnętrzny wyłącznik próżniowy z wózkiem ręcznym

Deyan Electric to profesjonalny dostawca z bogatym doświadczeniem w produkcji przemysłowych urządzeń elektrycznych, specjalizujący się w badaniach i rozwoju, produkcji, sprzedaży i serwisie przemysłowych urządzeń elektrycznych. Jej głównymi produktami są urządzenia elektroenergetyczne, takie jak rozdzielnice w izolacji gazowej, jednostki główne pierścieniowe, podstacje kompaktowe oraz rozdzielnice wysokiego i niskiego napięcia.
Wnętrzny wyłącznik próżniowy z wózkiem ręcznym (wysuwny) zapewniający łatwą konserwację i testowanie. Zapewnia niezawodną ochronę obwodów dzięki technologii przerywania próżni, zwartej konstrukcji i elastycznemu działaniu, dzięki czemu idealnie nadaje się do systemów dystrybucji energii i zastosowań przemysłowych.

Wyślij zapytanie

Opis produktu

Wnętrzny wyłącznik próżniowy z wózkiem jest trójfazową rozdzielnicą wnętrzową prądu przemiennego 50 Hz o napięciu znamionowym 12 kV. Nadaje się do zastosowań kontrolnych i ochronnych w zakładach przemysłowych, elektrowniach, podstacjach i obiektach elektrycznych i idealnie nadaje się do lokalizacji wymagających częstej pracy. Wyposażony w zintegrowany mechanizm napędowy i korpus wyłącznika. Wyłącznik próżniowy do wnętrz z wózkiem może być zaprojektowany jako jednostka do montażu na stałe lub wyposażony w dedykowany mechanizm wciskany, tworząc moduł wysuwny. Wnętrzny wyłącznik próżniowy z sekcją obwodu głównego wózka ręcznego może zawierać w pełni izolowane, solidnie izolowane bieguny, aby uzyskać kompaktowe wymiary, wysoką niezawodność i bezobsługową pracę. Jest kompatybilny z rozdzielnicami wysuwnymi, takimi jak KYN28-12(GZS), natomiast wersję do montażu stacjonarnego można zintegrować z rozdzielnicami stacjonarnymi XGN.

Parametr produktu (specyfikacja)

Numer seryjny	Nazwa		Jednostka	Dane
1	Napięcie znamionowe		kV	12
2	Maksymalne napięcie robocze		KV	12
3	Prąd znamionowy		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Znamionowy prąd zwarciowy wyłączalny (znamionowy prąd stabilności termicznej – RMS)		KA	20/25	31.5		40
5	Znamionowy prąd zamykania zwarcia (szczyt)		KA	50/63	80		100
6	Znamionowy szczytowy prąd wytrzymywany (znamionowy prąd stabilności dynamicznej – szczyt)		KA	50/63	80		100
7	Znamionowy prąd zwarciowy wytrzymywany 4S		KA	20/25	31.5		20/25
8	Znamionowy poziom izolacji	Wytrzymałość napięcia roboczego (przed i po wyłączeniu znamionowym)/1 min Wytrzymałość napięcia przy częstotliwości sieciowej	KV	Parter 42 (Przerwa 48)
		Napięcie wytrzymywane (przed i po wyłączeniu znamionowym) / Szczytowe napięcie wytrzymywane impulsu piorunowego		Ground 75 (Przerwa 85)
9	Znamionowy czas stabilności termicznej		S	4
10	Znamionowa sekwencja działania			Oddzielne -0,3 S - Połączone -180 S - Połączone
11	Żywotność mechaniczna		Drugi	20000
12	Znamionowy prąd zwarciowy wyłączający liczbę przerw		Drugi	50
13	Mechanizm operacyjny Znamionowe napięcie zamknięcia (DC)		v	AC, DC 110 220
14	Mechanizm operacyjny Znamionowe napięcie otwarcia (DC)		v	AC, DC 110 220
15	Szczelina kontaktowa		mm	11±1
16	Przekroczenie skoku (długość ściskania sprężyny kontaktowej)		mm	3,5±0,5
17	Trójfazowy czas odbicia przy zamykaniu i otwieraniu		SM	≤2
18	Czas odbicia styku podczas zamykania		SM	≤2
19	Średnia prędkość wyzwalania		SM	0,9 ~ 1,2
	Średnia prędkość zamykania		SM	0,5-~0,8
20	Czas otwarcia	Przy maksymalnym napięciu roboczym	S	≤0,05
21		Przy minimalnym napięciu roboczym		≤0,08
22	Czas zamknięcia		S	0.1
23	Rezystancja obwodu głównego każdej fazy		μΩ	630 ≤50		1250 ≤ 45
24	Dopuszczalna skumulowana grubość zużycia styków ruchomych i nieruchomych		mm	3

Cecha produktu i zastosowanie

Konstrukcja wózka ręcznego (wysuwana).

Zaawansowane przerywanie próżni

Zwiększone bezpieczeństwo dzięki blokadom

Sprężynowy mechanizm operacyjny

Wszechstronne zastosowanie

Zakres zastosowań

◇ Kompaktowe podstacje wtórne

◇ Małe przedsiębiorstwa przemysłowe i górnicze

◇ Elektrownie wiatrowe

◇ Hotele, galerie handlowe, biurowce, centra handlowe itp.

◇ C- Zespół przełącznika obciążenia

◇ Jednostka łącząca kabel D-Direct

◇ Zespół przyłączeniowy kabla De-Direct z uziemnikiem

◇ F- Zespół kombinacji rozłącznika obciążenia i bezpieczników

◇ V- Zespół wyłącznika próżniowego

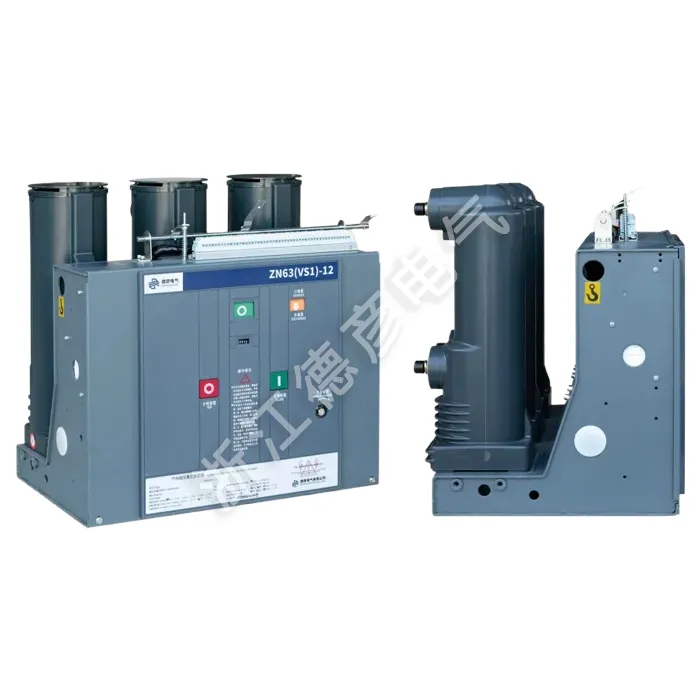

Indoor Vacuum Circuit Breaker With Handcart
