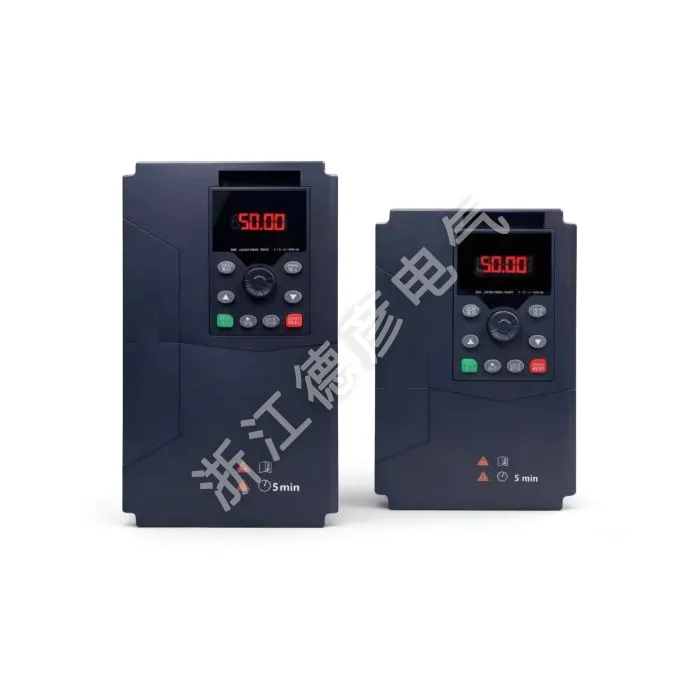

Falownik do maszyny do przeciągania drutu

Deyan Electric jest profesjonalnym dostawcą elektroniki przemysłowej, zapewniającym niezawodne rozwiązania i dobrą przewagę cenową, obejmującym rynki europejskie i amerykańskie. Falownik LNC860L do maszyny do przeciągania drutu ma zaawansowaną kontrolę napięcia i stabilną jakość. Nadaje się do zakupów hurtowych, pasuje do przemysłu drutowego i kablowego, zapewniając stabilną pracę.

Wyślij zapytanie

Opis produktu

Seria przetwornic częstotliwości LNC860L przeznaczona do ciągarnic drutu nie tylko posiada wszystkie cechy wysokiej wydajności przetwornic częstotliwości 8605-wektorowych, ale także umożliwia sterowanie napięciem w pętli zamkniętej i w otwartej pętli, spełniając różne wymagania dotyczące nawijania i rozwijania. Posiada wbudowany model matematyczny do kontroli uzwojenia naprężającego i podpór automatyczne obliczanie średnicy rolki. Może być szeroko stosowany w branżach takich jak drut i kabel, obróbka folii metalowej, uzwojenie, ciągnienie drutu metalowego i ciągnienie drutu z tworzyw sztucznych. Ten falownik do maszyny do przeciągania drutu jest standardowo wyposażony w funkcję komunikacyjną 485 oraz moduł hamujący w standardzie - wyposażony w moc 22 kW i niższą. Zakres mocy: 0,75 kW-400 kW-380 V.

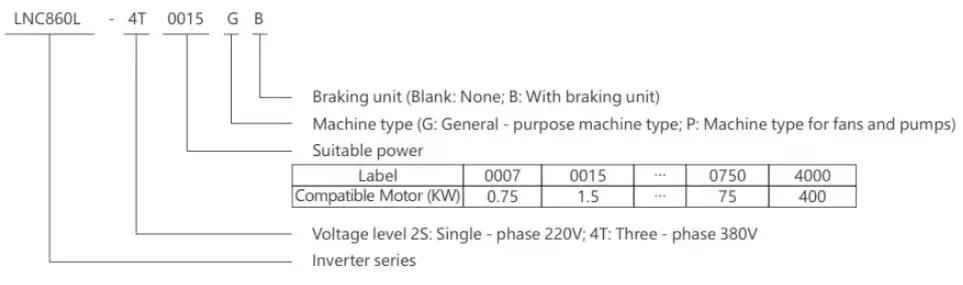

Znaczenie modelu

LNC860L Inverter for Wire-Drawing Machine

Cechy produktu

▲ Wysokowydajne sterowanie wektorowe, duży moment obrotowy przy niskiej częstotliwości i stabilna moc wyjściowa

▲ Obsługuje różne enkodery: inkrementalny ABZ, inkrementalny U i rezolwer

▲ Szerokie napięcie wejściowe, automatyczna regulacja napięcia wyjściowego (AR), brak wyłączania w przypadku chwilowej utraty zasilania, z większymi możliwościami adaptacji

▲ Obsługuje kontrolę napięcia w pętli zamkniętej i kontrolę napięcia w pętli otwartej

▲Wbudowany model matematyczny do kontroli naciągu uzwojenia, obsługuje automatyczne obliczanie średnicy rolki

▲Płynny start, stabilna praca i stałe napięcie

▲Automatyczny przewód - wykrywanie przerwy, automatyczna kompensacja bezwładności

▲ Kombinacja systemów zwijania i rozwijania może dzielić szynę DC, oszczędzając energię elektryczną

▲ Wbudowany zaawansowany algorytm PID, z szybką reakcją, dużymi możliwościami adaptacji i łatwym debugowaniem

▲16 – krokowa kontrola prędkości, prosty sterownik PLC realizuje wielofunkcyjne sterowanie logiczne, takie jak synchronizacja, stała prędkość i kierunek – ustawienie

▲Wbudowany interfejs komunikacyjny RS485 obsługuje protokół Modbus

▲ Wiele funkcji zabezpieczających: przepięcie, przetężenie, przeciążenie, przegrzanie itp

Instrukcje na tabliczce znamionowej

MODEL:	LNC860L-4T0037GB/4T0055PB
MOC:	3,7 kW 9 A/5,5 kW 13 A
WEJŚCIE:	3PH AC380V 50HZ/60HZ
WYJŚCIE:	3PH ACOV-380V OHZ-400HZ
S.N.:	Kod kreskowy

Lista typów maszyn

Model przetwornicy częstotliwości	Moc (kVA)	Prąd wejściowy (A)	Prąd wyjściowy (A)	Odpowiedni silnik (KW)
Zasilanie jednofazowe: 220 V ± 15%, 50/60 Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Zasilanie trójfazowe: 380 V ± 15%, 50/60 Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Specyfikacje techniczne

Przedmiot		Specyfikacja
Charakterystyki kontrolne	Częstotliwość wyjściowa	0-500 Hz
	Częstotliwość nośna	0,8 kHz ~ 12 kHz Częstotliwość nośna może być automatycznie regulowana w zależności od charakterystyki obciążenia
	Rozdzielczość częstotliwości wyjściowej	0,01 Hz
	Tryb sterowania	Sterowanie wektorowe w otwartej pętli (SVC) Sterowanie V/F Sterowanie wektorowe w pętli zamkniętej (FVC)
	Charakterystyka momentu obrotowego	Dzięki kompensacji momentu obrotowego i kompensacji poślizgu moment rozruchowy może osiągnąć 150% przy 0,5 Hz
	Dokładność kontroli momentu obrotowego	±5%(FVC)
	Kryterium działania zapobiegającego przeciągnięciu	Ustaw jako procent prądu znamionowego w zakresie od 20% do 250%
	Zakres regulacji prędkości	1:100(SVC) 1:1000(SVC)
	Dokładność stabilizacji prędkości	±0,5%(SVC) ±0,02%(FVC)
	Przeciążalność	150% znamionowego prądu wyjściowego przez jedną minutę
	Krzywa V/F	Cztery tryby: liniowy, wielopunktowy, pełna separacja V/f, niepełna separacja V/f
	Krzywa przyspieszania i hamowania	Tryby przyspieszania i zwalniania liniowego lub według krzywej S; cztery czasy przyspieszania i zwalniania; zakres czasu przyspieszania i zwalniania 0,1 ~ 6500,0 s
	Hamowanie prądem stałym	Częstotliwość hamowania DC: 0,00 Hz ~ częstotliwość maksymalna. Czas hamowania: 0,0 s ~ 60,0 s, wartość prądu hamowania: 0,0% ~ 100,0%
	Kontrola jogi	Zakres częstotliwości Jog: 0,00 Hz ~ częstotliwość maksymalna, czas przyspieszania i zwalniania Jog 0,1 s ~ 6500,0 s
	Prosty sterownik PLC, wieloetapowa obsługa prędkości	Dzięki wbudowanemu sterownikowi PLC lub terminalom sterującym można osiągnąć prędkość do 16 kroków
	Wbudowany PID	Może z łatwością zrealizować system sterowania w zamkniętej pętli sterowania procesem
	Automatyczna regulacja napięcia (AVR)	Gdy zmienia się napięcie sieciowe, może ono automatycznie utrzymywać stałe napięcie wyjściowe
	Funkcja szybkiego ograniczania prądu	W największym stopniu minimalizuj błędy związane z przetężeniem i chroń normalną pracę przetwornicy częstotliwości
Charakterystyka robocza	Kanał poleceń operacyjnych	Trzy kanały: nadawane przez panel operacyjny, nadawane przez terminale sterujące, nadawane przez port komunikacji szeregowej. Można je przełączać na różne sposoby
	Źródło częstotliwości	Dziesięć źródeł częstotliwości: podawane za pomocą pokrętła na panelu, podawane przez panel operacyjny, podawane przez napięcie analogowe, podawane przez prąd analogowy, podawane przez komunikację RS485, które można przełączać na różne sposoby
	Pomocnicze źródło częstotliwości	Dziesięć pomocniczych źródeł częstotliwości. Może elastycznie osiągnąć dostrajanie częstotliwości pomocniczej i syntezę częstotliwości
	Terminale wejściowe	Sześć cyfrowych zacisków wejściowych, z których jeden może być używany jako wejście impulsowe o dużej prędkości. Dwa analogowe kanały wejściowe, Al1: zakres wejściowy 0 ~ + 10 V, Al2: zakres wejściowy 0 ~ + 10 V/0-20 mA
	Zaciski wyjściowe	Jeden zacisk wyjścia impulsowego o dużej szybkości, wysyłający sygnały o fali prostokątnej od OkHz ~ 50 kHz, który może realizować wyjście wielkości fizycznych, takich jak ustawiona częstotliwość i częstotliwość wyjściowa Jeden cyfrowy zacisk wyjściowy Jeden zacisk wyjściowy przekaźnika Dwa analogowe zaciski wyjściowe: OV ~ 10 V/0-20 mA, które mogą wskazywać wyjście sygnałów częstotliwości wyjściowej/prądu/napięcia/częstotliwości/prędkości obrotowej/współczynnika mocy
	Funkcja ochrony	Wykrywanie zwarć silnika po włączeniu zasilania, ochrona przed utratą fazy na wejściu i wyjściu, ochrona nadprądowa, ochrona nadnapięciowa, ochrona podnapięciowa, ochrona przed przegrzaniem, ochrona przed przeciążeniem itp.
Utwardzanie	Miejsce aplikacji	W pomieszczeniach zamkniętych, nie narażonych bezpośrednio na działanie promieni słonecznych, wolnych od kurzu, gazów korozyjnych, gazów łatwopalnych, mgły olejowej, pary wodnej, kapiącej wody lub soli itp.
	Wysokość	Mniej niż 1000m
	Wilgotność otoczenia	-10 ℃ ~ + 40 ℃ (Gdy temperatura otoczenia mieści się w zakresie 40 ℃ ~ 50 ℃, wymagana jest operacja obniżania wartości znamionowych)
	Wilgotność	Mniej niż 95% wilgotności względnej, bez kondensacji kropelek wody
	Wibracja	Mniej niż 5,9 m/s² (0,6 g)
	Temperatura przechowywania	-20 ℃ ~ + 60 ℃

LNC860L Inverter for Wire-Drawing Machine
