Różnice między rozdzielnicą montowaną centralnie a jednostkami głównymi pierścieniowymi

W nowoczesnych systemach dystrybucji energii centralnie montowana rozdzielnica i pierścieniowe jednostki główne (RMU) to dwa niezbędne podstawowe komponenty, okrzyknięte przez branżę „bliźniaczymi gwiazdami” dystrybucji energii. Każdy posiada unikalną strukturę, mechanizmy ochrony i specyficzne scenariusze zastosowań; dlatego wybór odpowiedniego sprzętu jest kluczowy – nie tylko dla zapewnienia niezawodności zasilania, ale także dla bezpośredniego wpływu na koszty inwestycji. Artykuł ten zawiera dogłębną analizę podstawowych różnic pomiędzy rozdzielnicą montowaną centralnie a RMU, przedstawiając jednocześnie innowacyjną linię produktów Deyan Electric w tej dziedzinie.

Porównanie struktur podstawowych

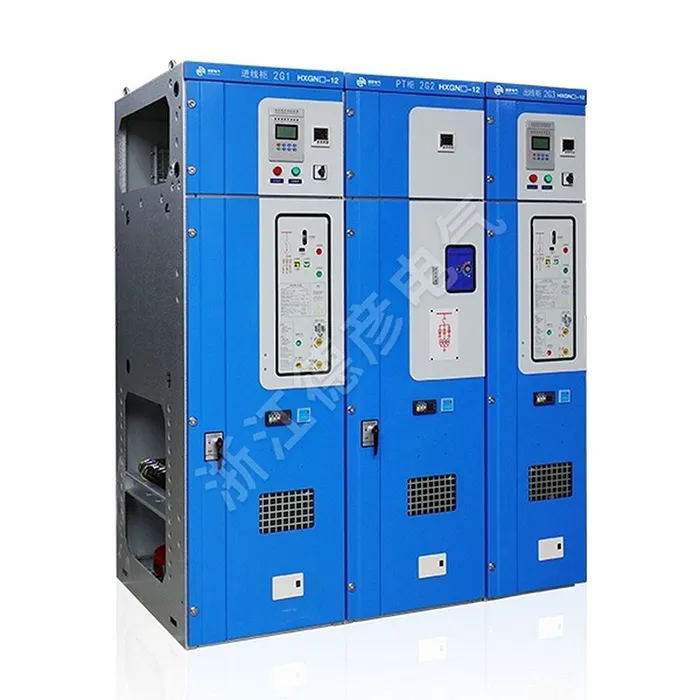

Rozdzielnica montowana centralnie ma zazwyczaj konstrukcję trójpoziomową: górna kondygnacja mieści szynę zbiorczą i przedział oprzyrządowania; środkowy poziom zawiera wyjmowany wyłącznik próżniowy; a dolna kondygnacja służy jako przedział kablowy. Ta warstwowa konstrukcja zapewnia rozdzielnicy montowanej centralnie wysoki stopień bezpieczeństwa i elastyczności podczas obsługi i konserwacji. Rozdzielnice Deyan Electric montowane centralnie – takie jak seria DY-MZ – umożliwiają modułową rozbudowę i można je doposażyć w moduły zabezpieczeń różnicowych i sterowania automatyką, aby spełnić rygorystyczne wymagania złożonych sieci elektroenergetycznych.

Natomiast jednostki główne pierścieniowe mają zwartą obudowę, zazwyczaj integrującą kombinację przełącznika obciążenia i bezpieczników, tworząc jednostkę sieci pierścieniowej składającą się z trzech do pięciu przedziałów. Ich zwarta konstrukcja pozwala na efektywne wdrożenie nawet w pomieszczeniach dystrybucyjnych o ograniczonej przestrzeni lub podziemnych tunelach użytkowych. W jednostkach RMU serii DY-HW firmy Deyan Electric w swojej konstrukcji priorytetem jest zarówno zwartość, jak i inteligencja, wspierając zdalne monitorowanie i gromadzenie danych w celu spełnienia wymagań nowoczesnych inteligentnych systemów dystrybucji energii.

Różnice w scenariuszach zastosowań

Ze względu na wysoką częstotliwość pracy i solidne możliwości zabezpieczeń, rozdzielnice montowane centralnie idealnie nadają się do zastosowań takich jak pola zasilające podstacji i fabryczne pomieszczenia dystrybucyjne. Na przykład w dużym zakładzie produkcyjnym zastosowano centralnie montowaną rozdzielnicę DY-MZ firmy Deyan Electric; po sześciu miesiącach pracy pod dużym obciążeniem sprzęt nie doświadczył praktycznie żadnych awarii, co w pełni demonstruje niezawodność rozdzielnicy montowanej centralnie w środowiskach pracy o wysokiej częstotliwości.

Z drugiej strony, jednostki główne pierścieniowe najlepiej nadają się do lokalizacji o stosunkowo stabilnym obciążeniu, takich jak pomieszczenia rozdzielcze w budynkach mieszkalnych i węzły zasilania w kompleksach komercyjnych. Jednostki RMU serii DY-HW firmy Deyan Electric są szeroko stosowane w wspólnotach mieszkaniowych i kompleksach komercyjnych. Jednak typowe studia przypadków wskazują również, że niewłaściwe zastosowanie modułów RMU – w szczególności używanie ich do obsługi obciążeń charakteryzujących się dużą częstotliwością pracy lub wysokim ryzykiem zwarć – może prowadzić do częstych awarii wkładek bezpiecznikowych. Na przykład centrum handlowe początkowo wyposażyło swoją jadalnię w całości w jednostki główne Ring (RMU); jednakże w ciągu sześciu miesięcy awarie bezpieczników wystąpiły trzykrotnie. Po przejściu na rozdzielnice w obudowach metalowych (szafy montowane pośrodku) działalność ustabilizowała się, co potwierdziło zasadę wyboru: „Przydatność ma pierwszeństwo przed ceną”.

Odsłonięcie mechanizmu ochronnego

Rozdzielnica w obudowie metalowej jest wyposażona w inteligentny system ochrony przekaźników, który jest w stanie przerwać zwarcia w ciągu 0,02 sekundy, co oznacza szybkość reakcji pięć razy większą niż ludzkie mrugnięcie. Dzięki tej zdolności zapewnia szybką i niezawodną ochronę w środowiskach o wysokim ryzyku zwarć. Rozdzielnice w obudowie metalowej serii DY-MZ firmy Deyan Electric nie tylko obsługują inteligentną ochronę, ale mogą również integrować się z systemami monitorowania za pośrednictwem interfejsów komunikacyjnych, aby ułatwić zdalne alarmowanie i analizę usterek.

Pierścieniowe jednostki główne wykorzystują bezpieczniki do ochrony biernej, co pociąga za sobą pewne opóźnienie w usuwaniu zwarć. Chociaż oferują niższe koszty, mogą nie wystarczyć do zagwarantowania bezpieczeństwa zasilania w scenariuszach wysokiego ryzyka. ProjektDeyan Electric”RMU serii DY-HW charakteryzują się zwiększoną odpornością na korozję i właściwościami izolacyjnymi, dzięki czemu są szczególnie odpowiednie do środowisk o ograniczonej przestrzeni, takich jak piwnice i stacje metra.

Porównanie: rozmiar i koszt

Rozdzielnica pokryta metalem ma zazwyczaj około 2 metry wysokości, a koszt jednostkowy przekracza 100 000 RMB; dla kontrastu, RMU mają około 1,6 metra wysokości i są wycenione tylko o połowę taniej niż ich odpowiedniki pokryte metalem. Linia produktów Deyan Electric starannie równoważy opłacalność z przydatnością sytuacyjną; W szczególności seria DY-HW oferuje różnorodne opcje rozmiarów, aby dostosować się zarówno do ograniczeń przestrzennych, jak i budżetowych.

Konserwacja i możliwość rozbudowy

Rozdzielnice w obudowach metalowych wymagają kwartalnej konserwacji – obejmującej smarowanie wyłączników i przeglądy sprężyn – podczas gdy RMU zazwyczaj wymagają jedynie półrocznej kontroli rurek bezpiecznikowych. Studium przypadku obejmujące przybrzeżną fabrykę wykazało, że zwarcia w RMU spowodowane korozją wywołaną mgłą solną zostały całkowicie usunięte po wymianie jednostek na rozdzielnice pokryte metalem. Ponadto rozdzielnica w obudowie metalowej umożliwia instalację dodatkowych inteligentnych modułów. Chociaż możliwości rozbudowy standardowych jednostek RMU są stosunkowo ograniczone, inteligentne jednostki RMU firmy Deyan Electric przechodzą obecnie modernizację — integrując sprzęt podstawowy i dodatkowy — w celu umożliwienia zaawansowanego zdalnego monitorowania i możliwości analizy danych.

Trzy złote zasady doboru sprzętu

  W przypadku scenariuszy obejmujących operacje przełączania o wysokiej częstotliwości: Wybierz rozdzielnicę w obudowie metalowej.

  W przypadku scenariuszy o wysokim ryzyku zwarć: Należy wybrać rozdzielnicę w obudowie metalowej.

  W scenariuszach z ograniczoną przestrzenią lub ograniczeniami budżetowymi: wybierz Jednostki główne pierścieniowe.

Wniosek: współpraca na rzecz budowy bezpiecznej sieci energetycznej

Metalowa rozdzielnica działa jak wyspecjalizowany zespół reagowania kryzysowego, podczas gdy jednostki główne pierścienia służą jako lokalne remizy strażackie; wspólnie współpracują nad budową bezpiecznego i niezawodnego ekosystemu sieci energetycznej. Dzięki linii produktów rozdzielnic montowanych centralnie DY-MZ i jednostek głównych pierścieniowych DY-HW, Deyan Electric dostarcza wydajne, bezpieczne i inteligentne rozwiązania dla szerokiego zakresu scenariuszy dystrybucji energii. Dokonując wyboru produktów, najważniejsze jest, aby priorytetowo potraktować dokładne porównanie parametrów technicznych – a nie polegać wyłącznie na nazwach produktów – aby zapewnić korzystny wynik zarówno pod względem zwrotu z inwestycji, jak i stabilności operacyjnej.
