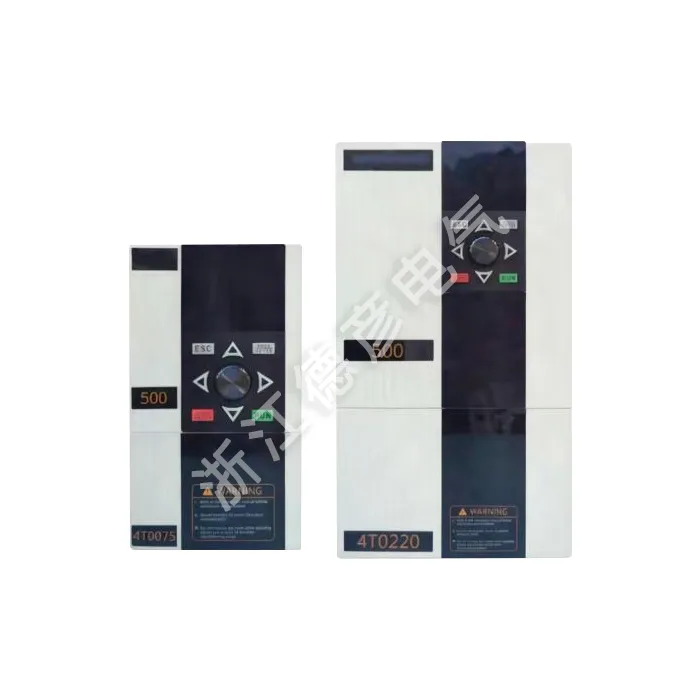

Jednorurowy falownik ogólnego przeznaczenia

Deyan Electric to profesjonalny dostawca z bogatym doświadczeniem w produkcji przemysłowych urządzeń elektrycznych. Jednolampowy falownik ogólnego przeznaczenia LNC500 charakteryzuje się wysoką jakością, dużą gęstością mocy i pełną funkcjonalnością. Dzięki dobrej przewadze cenowej przy zakupach hurtowych obsługuje Modbus i spełnia różnorodne potrzeby, godne zakupu.

Wyślij zapytanie

Opis produktu

Jednorurowe przetwornice częstotliwości serii LNC500 z falownikiem ogólnego przeznaczenia zostały opracowane w oparciu o zupełnie nową platformę programową i sprzętową. Aby lepiej sprostać wymaganiom rynku w zakresie sprzętu mechanicznego, takiego jak obrabiarki, druk, tekstylia, włókna chemiczne, materiały kamienne i grawerowanie, ta seria przetwornic częstotliwości charakteryzuje się dużą gęstością mocy, pełnymi funkcjami ochronnymi i wszechstronnymi funkcjami aplikacyjnymi. Obsługuje standardowy protokół komunikacyjny Modbus (Uwaga: Dla przetwornic częstotliwości o mocy 7,5kW 380V i mniejszej oraz 5,5kW 220V i mniejszej interfejs komunikacyjny znajduje się na niezależnej karcie komunikacyjnej. Przy składaniu zamówienia, jeżeli zaznaczysz „karta komunikacyjna”, wliczona zostanie standardowa funkcja komunikacji 485. Przetwornice częstotliwości o mocy powyżej 7,5kW 380V i powyżej 5,5kW 220V są dostarczane w zestawie standardowa funkcja komunikacji 485). Zakres mocy: 0,75 kW-5,5 kW-220 V, 0,75 kW-37 kW-380 V.

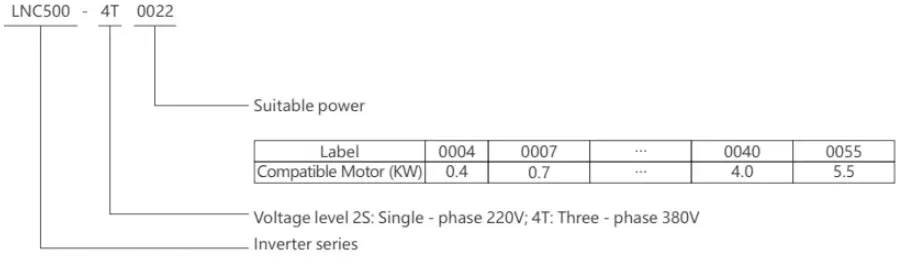

Znaczenie modelu

LNC500 General-Purpose Inverter (Single-Tube)

Lista modeli maszyn

Napięcie i moc przetwornicy częstotliwości	Obciążenie ogólnego przeznaczenia
Napięcie i moc przetwornicy częstotliwości	Moc znamionowa (kVA)	Znamionowy prąd wyjściowy (A)	Odpowiednia moc silnika (kw)
220 V-0,7 kW	1.9	5	0.75
220V-1,5kW	2.9	7	1.5
220 V-2,2 kW	3.8	10	2.2
220 V-4,0 kW	5.7	16	4
220V-5,5kW	8.5	25	5.5
380 V-1,5 kW	2.4	4.5	1.5
380 V-2,2 kW	3.6	5.5	2.2
380 V-4,0 kW	6.3	9	4
380 V-5,5 kW	8.6	13	5.5
380 V-7,5 kW	11	17	7.5
380V-11kW	16.5	25	11
380V-15kW	20	30	15
380 V-18,5 kW	25.7	39	18.5
380V-22kW	29.6	45	22
380V-30kW	39.5	60	30
380V-37kW	49.4	75	37

Specyfikacje techniczne

Przedmiot			Specyfikacja
Wejście	Częstotliwość napięcia		Trójfazowe 380V50/60Hz	Jednofazowe 220 V 50/60 Hz
	Wahania napięcia		Trójfazowe 300 V ~ 460 V	Jednofazowe 170 V ~ 270 V
Wyjście	Zakres napięcia		Seria 4T: 0 ~ 380 V	Seria 2S#: 0 ~ 220 V
	Zakres częstotliwości		0 ~ 600 Hz
	Przeciążalność		110% przez długi czas; 150% przez 1 minutę; 180% przez 2 sekundy
Charakterystyka sterowania	Tryb sterowania		Sterowanie V/F	Sterowanie wektorowe w otwartej pętli
	Moment rozruchowy		0 prędkości przy 180%	0 prędkości przy 180%
	Zakres regulacji prędkości		1:100	1:200
	Dokładność stabilności prędkości		±0,5%	±0,1%
	Czas reakcji		≤20ms	≤5ms
	Krzywa V/F		Dowolne ustawienie wielosegmentowych krzywych V/F Trzy stałe krzywe: stały moment, redukcja momentu obrotowego 0, redukcja momentu obrotowego 1
	Zwiększenie momentu obrotowego		Ustawienie ręczne: 0,0 ~ 30,0% mocy znamionowej; Automatyczne doładowanie: automatycznie określa moment doładowania w zależności od stanu obciążenia
	Tłumienie prądu		Sterowanie prądem w pętli codowanej dokładnie ogranicza prąd w rozsądnym zakresie, unikając w ten sposób skoków prądu i wyzwalania zwarciowego
	Tłumienie napięcia		W sytuacjach, gdy napięcie sieciowe ulega częstym wahaniom lub występuje częste przyspieszanie i zwalnianie, stosowana jest unikalna kontrola predykcji napięcia, aby ograniczyć napięcie w rozsądnym zakresie
	Rozdzielczość częstotliwości	Ilość analogowa	0,1% maksymalnej częstotliwości wyjściowej
		Ilość cyfrowa	0,01 Hz
	Dokładność częstotliwości	Ilość analogowa	0,1% maksymalnej częstotliwości wyjściowej
		Ilość cyfrowa	0,01% ustawionej częstotliwości wyjściowej
Typowe funkcje	Praca z wieloma prędkościami		8-stopniowe programowalne sterowanie wieloma prędkościami, 6 trybów pracy dostępnych do wyboru
	Praca z częstotliwością oscylacyjną		Praca z częstotliwością oscylacyjną: Regulacja częstotliwości zadanej i częstotliwości środkowej, pamięć stanu i przywracanie po wyłączeniu i awarii zasilania
	Sterowanie PID		Wbudowany regulator PID (dostępna częstotliwość zadana)
	Komunikacja RS485		Standardowa funkcja komunikacji RS485, obsługująca protokół komunikacyjny MODBUS
	Automatyczne oszczędzanie energii		Dostosuj napięcie wyjściowe i kompensację poślizgu w czasie rzeczywistym w zależności od prądu wyjściowego, umożliwiając silnikowi pracę z najwyższą wydajnością przez cały czas
	Automatyczna regulacja napięcia		W razie potrzeby można wybrać trzy sposoby dynamicznej regulacji napięcia, statycznej regulacji napięcia i regulacji beznapięciowej, aby uzyskać najbardziej stabilny efekt pracy
	Wykrywanie prędkości i restart		Płynny restart i natychmiastowe zatrzymanie ponownego uruchomienia silnika
	Lada		Jeden wewnętrzny licznik ułatwiający integrację systemu
	Częstotliwość nośna		Trójfazowa synteza wektorów: 1,5 ~ 12,0 kHz
	Ustawienie częstotliwości	Wejście analogowe	Wejście napięciowe: 0 ~ 10 V (impedancja wejściowa 10 K) (można ustawić górną i dolną granicę) Wejście prądowe: 0 ~ 20 mA (górne ograniczenie napięcia 12 V) (można ustawić górną i dolną granicę)
		Wejście cyfrowe	Ustawiane za pomocą panelu operacyjnego, interfejsu RS485, zacisków UP/DW, a także można je ustawiać w różnych kombinacjach z wejściem analogowym
	Sygnał wyjściowy	Wyjście analogowe	Jednokierunkowy sygnał napięciowy 0 ~ 10 V lub sygnał prądowy 0 ~ 20 mA
		Wyjście cyfrowe	2-drożne wyjście DO, 1-drożne wyjście przekaźnika awarii (TA, TB, TC)
	Hamowanie	Hamowanie regeneracyjne	Ponad 75%
		Hamowanie prądem stałym	Możliwość wyboru odpowiednio podczas uruchamiania i zatrzymywania, częstotliwość robocza 0 ~ 50,00 Hz, czas pracy 0 ~ 20,0 s lub praca ciągła
Funkcja ochrony	Ochrona zasilania		Zabezpieczenie podnapięciowe, trójfazowe zabezpieczenie przed asymetrią mocy
	Zabezpieczenie operacji		Zabezpieczenie nadprądowe, zabezpieczenie nadnapięciowe, zabezpieczenie przed nadmiernym obciążeniem falownika, zabezpieczenie przed przeciążeniem falownika, zabezpieczenie silnika przed przeciążeniem, zabezpieczenie przed utratą fazy wyjściowej, zabezpieczenie napędu modułowego, zabezpieczenie przed utratą fazy wejściowej, zabezpieczenie przed przeciążeniem zasilacza impulsowego
	Anomalia sprzętowa		Anomalia wykrywania prądu, anomalia pamięci EEPROM, anomalia jednostki sterującej, przegrzanie silnika, błąd załączenia MC, błąd temperatury
	Podłączenie silnika		Silnik nie podłączony, niezrównoważone parametry trójfazowe silnika, błąd identyfikacji parametrów
Środowisko	Temperatura otoczenia		-10 ℃ do + 50 ℃ (bez zamarzania)
	Wilgotność otoczenia		Poniżej 90% (bez szronu)
	Otaczające środowisko		Wewnątrz (bez bezpośredniego światła słonecznego, bez gazów korozyjnych i łatwopalnych, bez mgły olejowej, kurzu itp.)
	Wysokość		Poniżej 1000m
	Poziom ochrony		IP20
	Metoda chłodzenia		Wymuszone chłodzenie powietrzem
	Poziom wibracji		<20 m/s²

LNC500 General-Purpose Inverter (Single-Tube)
