Co sprawia, że ​​główna rozdzielnica prądu przemiennego z pierścieniem metalowym jest niezawodna w nowoczesnej dystrybucji energii?

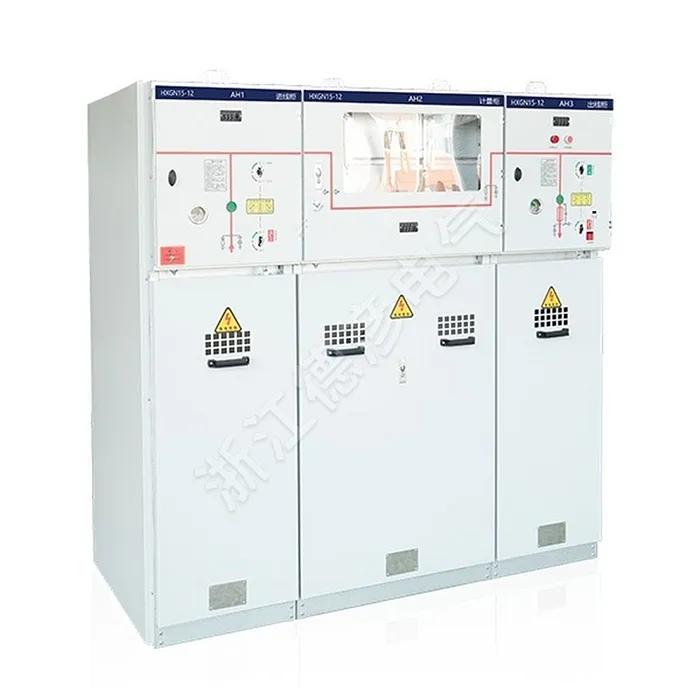

Główna rozdzielnica pierścieniowa prądu przemiennego w obudowie metalowejto kompaktowe rozwiązanie do dystrybucji średniego napięcia zaprojektowane w celu poprawy ciągłości zasilania, bezpieczeństwa operacyjnego, izolacji uszkodzeń i wydajności instalacji. Łącząc funkcje przełączania, ochrony, izolacji i uziemienia w metalowej obudowie, sprzęt ten szczególnie nadaje się do miejskich sieci dystrybucyjnych, obiektów przemysłowych, budynków komercyjnych, projektów infrastrukturalnych i zastosowań w zakresie energii odnawialnej. W tym przewodniku wyjaśniono jego strukturę, zasadę działania, kluczowe parametry techniczne, funkcje bezpieczeństwa, scenariusze zastosowań i praktyczne rozważania dotyczące wyboru właściwej konfiguracji.

Spis treści

• 1. Zrozumienie głównej rozdzielnicy prądu przemiennego z pierścieniem metalowym
• 2. Dlaczego jest to ważne w dystrybucji średniego napięcia?
• 3. Jaka jest struktura rozdzielnicy?
  • Elementy przełączające i zabezpieczające
  • Przedziały kablowe i przyłączeniowe
  • Obudowa metalowa i projekt bezpieczeństwa
• 4. Jak działa główny system pierścieniowy?
• 5. Które parametry techniczne mają największe znaczenie?
• 6. Kluczowe korzyści dla projektów dystrybucji energii
• 7. Gdzie jest powszechnie używany?
• 8. Co kupujący powinni sprawdzić przed złożeniem zamówienia?
• 9. Uwagi dotyczące instalacji, obsługi i konserwacji
• 10. Konfiguracje z izolacją powietrzną i gazową
• 11. Często zadawane pytania
• 12. Wniosek

1. Zrozumienie głównej rozdzielnicy prądu przemiennego z pierścieniem metalowym

Główna rozdzielnica pierścieniowa prądu przemiennego w obudowie metalowej jest zespołem rozdzielczym średniego napięcia przeznaczonym do odbioru, dystrybucji, przełączania, izolowania i ochrony energii elektrycznej w pierścieniowej lub promieniowej sieci dystrybucyjnej. Umieszcza odpowiednie urządzenia przełączające i zabezpieczające w uziemionej metalowej obudowie, tworząc kompaktowe i zorganizowane rozwiązanie do zastosowań średniego napięcia.

Zgodnie z normą IEC 62271-200 rozdzielnice i sterownice prądu przemiennego w obudowach metalowych obejmują urządzenia o napięciu znamionowym powyżej 1 kV do 52 kV włącznie. Jednostki główne pierścieniowe są praktyczną formą tego sprzętu i są powszechnie kojarzone z kablowymi systemami dystrybucji średniego napięcia.

Termin „główny pierścień” opisuje układ sieci, a nie samą szafę. W typowej sieci pierścieniowej energia może dotrzeć do punktu dystrybucji z dwóch kierunków. Jeśli na odcinku kabla wystąpi awaria, dotknięty odcinek można odizolować, podczas gdy pozostała sieć będzie nadal zasilana trasą alternatywną.

Dla właścicieli projektów architektura ta odpowiada na jedno z najważniejszych wyzwań związanych z dystrybucją: utrzymanie usług elektrycznych przy jednoczesnej kontroli wielkości sprzętu, złożoności operacyjnej i zagrożeń bezpieczeństwa.

2. Dlaczego jest to ważne w dystrybucji średniego napięcia?

Nowoczesne sieci elektroenergetyczne muszą obsługiwać rosnące obciążenia, zachowując jednocześnie niezawodność działania. Zakłady przemysłowe, kompleksy handlowe, szpitale, obiekty transportowe, centra danych i instalacje energii odnawialnej nie zawsze tolerują długotrwałe przerwy w dostawie prądu.

Prawidłowo zaprojektowany główny system pierścieniowy zapewnia kilka korzyści:

• Ciągłość dostaw:Konfiguracja pierścieniowa może zapewnić alternatywną ścieżkę zasilania po izolowanym zwarciu.
• Izolowanie błędów:Operatorzy mogą odłączyć dotknięty odcinek bez niepotrzebnego wyłączania całej sieci dystrybucyjnej.
• Kompaktowa instalacja:Zintegrowany sprzęt przełączający zmniejsza zajmowaną powierzchnię w porównaniu z niektórymi konwencjonalnymi rozwiązaniami.
• Bezpieczeństwo operacyjne:Metalowe obudowy, układy uziemiające, blokady i sygnalizacja położenia pomagają zmniejszyć ryzyko operacyjne.
• Elastyczna konfiguracja:Różne kombinacje przełączników obciążenia, wyłączników automatycznych, bezpieczników, przekładników prądowych, przekładników napięciowych i uziemników można zaprojektować zgodnie z wymaganiami projektu.

Te cechy sprawiają, że rozdzielnice główne pierścieniowe są szczególnie cenne tam, gdzie przestrzeń jest ograniczona, a ciągłość zasilania elektrycznego jest głównym priorytetem projektowym.

3. Jaka jest struktura rozdzielnicy?

Chociaż konfiguracje różnią się w zależności od producenta i klasy napięcia, typowy zespół głównej rozdzielnicy prądu przemiennego z metalowym pierścieniem zawiera kilka sekcji funkcjonalnych. Zrozumienie tych sekcji pomoże kupującym dokładniej ocenić oferty techniczne.

Elementy przełączające i zabezpieczające

Sekcja przełączająca może zawierać rozłączniki obciążenia, wyłączniki próżniowe, kombinacje rozłączników bezpiecznikowych, odłączniki i uziemniki. Odpowiednie rozmieszczenie zależy od tego, czy urządzenie jest przeznaczone głównie do przełączania linii zasilających, ochrony transformatora, przerywania zwarć, czy też do kombinacji tych funkcji.

Rozłącznik obciążenia jest ogólnie przeznaczony do przełączania normalnego prądu obciążenia, podczas gdy wyłącznik automatyczny zapewnia bardziej wszechstronne możliwości przerwania zwarcia. W przypadku stosowania bezpieczników kombinacja rozłącznika i bezpiecznika może zapewnić ochronę transformatora i pola zasilającego w odpowiednim zakresie zastosowań.

Z tego powodu kupujący nigdy nie powinni oceniać szafy wyłącznie na podstawie jej prądu znamionowego. Kompletna filozofia ochrony musi odpowiadać transformatorowi, linii zasilającej, kablowi oraz systemowi zabezpieczeń przed i za transformatorem.

Przedziały kablowe i przyłączeniowe

Przedział kablowy stanowi interfejs pomiędzy rozdzielnicą a zewnętrzną siecią średniego napięcia. W zależności od konstrukcji może zawierać końcówki kablowe, uziemniki, przekładniki prądowe, przekładniki napięciowe, elementy ochrony przeciwprzepięciowej lub inne akcesoria.

Niezbędna jest prawidłowa kompatybilność kabli. Wymagany rozmiar kabla, typ zakończenia, poziom izolacji, odstęp faz i metoda instalacji powinny zostać potwierdzone przed produkcją sprzętu.

Obudowa metalowa i projekt bezpieczeństwa

Metalowa obudowa oddziela komponenty pod napięciem od otaczającego środowiska i tworzy określoną strukturę mechaniczną dla wyposażenia wewnętrznego. Właściwy podział na przedziały może również pomóc w ograniczeniu konsekwencji usterek wewnętrznych.

Kolejną ważną cechą są mechanizmy blokujące. Blokady mechaniczne lub elektryczne mogą pomóc w zapobieganiu niebezpiecznym sekwencjom działania, takim jak zamknięcie uziemnika, gdy obwód pod napięciem pozostaje podłączony.

W przypadku instalacji o podwyższonym ryzyku, w ramach ogólnego projektu bezpieczeństwa należy uwzględnić klasyfikację łuku wewnętrznego i rozwiązania nadmiarowe. Niektóre dostępne na rynku systemy RMU określają zachowanie łuku wewnętrznego zgodnie z określonymi warunkami testowymi, co pokazuje, dlaczego należy zweryfikować dokładną klasyfikację, a nie zakładać.

4. Jak działa główny system pierścieniowy?

Podstawowa zasada działania jest prosta. Kilka punktów dystrybucyjnych jest połączonych pętlową siecią średniego napięcia. Każda jednostka główna pierścienia steruje sekcją sieci i może zapewniać połączenie z transformatorem lub dodatkowym obciążeniem.

Podczas normalnej pracy sieć może działać ze zdefiniowanym punktem otwartym lub inną konfiguracją zatwierdzoną przez operatora. Jeśli wystąpi awaria kabla, operatorzy lub zautomatyzowany system zabezpieczający mogą zidentyfikować i odizolować dotkniętą sekcję. Sprawne części sieci mogą wówczas pozostać zasilane z dostępnej ścieżki zasilania.

Takie ustawienie nie oznacza, że ​​każdy pierścień automatycznie zapewnia nieprzerwane zasilanie. Rzeczywista ciągłość zależy od projektu sieci, koordynacji zabezpieczeń, procedur przełączania, automatyzacji, redundancji i wymagań eksploatacyjnych sieci.

Z tego powodu jakość całego schematu dystrybucji jest tak samo ważna jak sama rozdzielnica.

5. Które parametry techniczne mają największe znaczenie?

Wybór sprzętu opartego wyłącznie na napięciu i prądzie może spowodować poważne problemy projektowe. Pełna specyfikacja techniczna powinna uwzględniać parametry elektryczne, mechaniczne, środowiskowe i bezpieczeństwa.

Norma IEC 62271-200 jest szczególnie istotna, ponieważ ustanawia wymagania dotyczące rozdzielnic i sterownic prądu przemiennego w obudowach metalowych w określonym zakresie napięcia. Inne normy mogą dotyczyć poszczególnych komponentów, w tym przełączników wysokiego napięcia, wyłączników automatycznych, kombinacji rozłączników i bezpieczników, odłączników i uziemników.

6. Kluczowe korzyści dla projektów dystrybucji energii

Kompaktowy ślad

Główna rozdzielnica pierścieniowa została zaprojektowana tak, aby łączyć kilka funkcji dystrybucyjnych w stosunkowo kompaktowym układzie. Jest to szczególnie przydatne w podstacjach miejskich, budynkach komercyjnych, zakładach przemysłowych i projektach infrastrukturalnych, w których powierzchnia użytkowa jest droga.

Większa elastyczność operacyjna

Wiele funkcji przełączania pozwala operatorom izolować wybrane pola zasilające, transformatory lub odcinki kablowe zgodnie z planem operacyjnym sieci. Może to uprościć procedury konserwacji i zarządzania usterkami.

Wzmocniona ochrona personelu

Obudowy metalowe, systemy uziemiające, blokady, podział na przedziały i odpowiednie klasyfikacje odporności na łuk mogą stworzyć wiele warstw ochrony. Jednakże funkcje te należy zweryfikować w odniesieniu do rzeczywistej dokumentacji testowej produktu.

Mniejsza złożoność dystrybucji

Prawidłowo skonfigurowany moduł RMU może integrować przełączanie linii zasilających i ochronę transformatora w ustandaryzowanym pakiecie. Może to uprościć prace inżynieryjne, transport, instalację i uruchomienie w porównaniu z montażem wielu oddzielnych komponentów.

Nadaje się do nowoczesnej infrastruktury

Ta sama podstawowa architektura może obsługiwać konwencjonalną dystrybucję mediów, a także zastosowania przemysłowe, komercyjne, związane z energią odnawialną, transport i inne zastosowania średniego napięcia.

7. Gdzie jest powszechnie używany?

Rozdzielnice główne prądu przemiennego z pierścieniem metalowym w obudowie metalowej nadają się do szerokiego zakresu środowisk dystrybucji średniego napięcia.

• Miejska dystrybucja energii:Podstacje kompaktowe i podziemne sieci kablowe.
• Obiekty przemysłowe:Fabryki, zakłady przetwórcze, magazyny i zakłady produkcyjne.
• Budynki komercyjne:Centra handlowe, kompleksy biurowe, hotele i duże inwestycje komercyjne.
• Infrastruktura publiczna:Lotniska, obiekty kolejowe, szpitale, tunele i projekty komunalne.
• Energia odnawialna:Systemy gromadzenia i dystrybucji energii słonecznej i wiatrowej.
• Inwestycje mieszkaniowe:Dystrybucja średniego napięcia dla dużych wspólnot i projektów mieszkaniowych.
• Podstacje transformatorowe:Zarządzanie liniami wejściowymi i wyjściowymi oraz ochrona transformatora.

W projektach komercyjnych i przemysłowych często priorytetem są kompaktowe wymiary, niezawodne przełączanie, prosta konserwacja i przejrzysta koordynacja zabezpieczeń. Projekty dotyczące energii odnawialnej mogą kłaść dodatkowy nacisk na zdalną obsługę, odporność na środowisko, monitorowanie i automatyzację.

8. Co kupujący powinni sprawdzić przed złożeniem zamówienia?

Zakup rozdzielnicy średniego napięcia to decyzja techniczna, a nie zwykłe porównanie cen. Przed złożeniem zamówienia inżynierowie projektu i zespoły zakupowe powinny przygotować szczegółowy harmonogram techniczny.

1. Potwierdź napięcie systemowe.Sprawdź wymagania dotyczące nominalnego i maksymalnego napięcia roboczego.
2. Oblicz prąd obciążenia.Nie należy wybierać prądu znamionowego wyłącznie z tabliczki znamionowej transformatora bez uwzględnienia rzeczywistych warunków pracy.
3. Określ poziom zwarcia.Wytrzymałość krótkotrwała i szczytowa rozdzielnicy powinna odpowiadać obliczeniom uszkodzeń sieci.
4. Zdefiniuj metodę ochrony.Określ, czy projekt wymaga przełączników obciążenia, wyłączników próżniowych, bezpieczników lub ich kombinacji.
5. Sprawdź wymagania dotyczące kabli.Należy potwierdzić typ kabla, zakończenie, rozmiar przewodu i dostępną przestrzeń instalacyjną.
6. Przejrzyj wymagania dotyczące blokowania.Sprawdź wymaganą sekwencję działania i logikę bezpieczeństwa.
7. Potwierdź warunki środowiskowe.Weź pod uwagę temperaturę, wysokość nad poziomem morza, wilgotność, poziom zanieczyszczenia, warunki sejsmiczne i środowisko instalacji.
8. Poproś o dokumentację testową.Poproś o odpowiednie raporty z testów typu, protokoły testów rutynowych, certyfikaty, rysunki i arkusze danych technicznych.
9. Sprawdź dostęp konserwacyjny.Upewnij się, że operatorzy mogą bezpiecznie sprawdzać, obsługiwać, testować i konserwować sprzęt.
10. Oceń przyszłą ekspansję.Jeśli mogą być wymagane dodatkowe podajniki, przed rozpoczęciem produkcji omów modułowość i wolne moce produkcyjne.

Jasna specyfikacja techniczna na początku projektu może znacznie ograniczyć nieporozumienia w sprawie wyceny, prace nad przeprojektowaniem, opóźnienia w dostawach i problemy z uruchomieniem.

9. Uwagi dotyczące instalacji, obsługi i konserwacji

Nawet dobrze zaprojektowana rozdzielnica wymaga prawidłowego montażu i obsługi. Instalacja powinna być zgodna z zatwierdzonymi rysunkami producenta i obowiązującymi przepisami elektrycznymi. Jakość zakończenia kabla jest szczególnie ważna, ponieważ nieprawidłowe zakończenie może spowodować miejscowe naprężenia elektryczne, przegrzanie lub uszkodzenie izolacji.

Przed podaniem zasilania zespoły projektowe powinny sprawdzić działanie mechaniczne, blokady elektryczne, ciągłość uziemienia, połączenia kablowe, ustawienia zabezpieczeń, obwody pomocnicze, systemy sygnalizacji i inne istotne funkcje.

Rutynową konserwację należy przeprowadzać w oparciu o instrukcje producenta i rzeczywiste środowisko pracy. Częstotliwość przeglądów może wymagać dostosowania w przypadku silnie zanieczyszczonych lokalizacji, wysokiej wilgotności, częstych zmian lub wymagających warunków przemysłowych.

W przypadku inteligentnych systemów dystrybucji można również rozważyć opcjonalne funkcje monitorowania i zdalnego sterowania. Funkcje te mogą poprawić przejrzystość operacyjną i umożliwić szybszą reakcję na nietypowe warunki, jeśli zostaną odpowiednio zintegrowane z architekturą sterowania obiektu.

10. Konfiguracje z izolacją powietrzną i gazową

Rozdzielnice główne pierścieniowe można zaprojektować w oparciu o różne technologie izolacji. Konfiguracje z izolacją powietrzną wykorzystują powietrze jako główny środek izolacyjny, podczas gdy konstrukcje z izolacją gazową umieszczają najważniejsze komponenty w zamkniętym środowisku izolacyjnym. W niektórych seriach produktów dostępne są również rozwiązania z izolacją stałą.

Najlepsza konfiguracja zależy od środowiska projektu, a nie od uniwersalnej „najlepszej” technologii. Kupujący powinni ocenić przestrzeń, filozofię konserwacji, wymagania środowiskowe, względy cyklu życia, lokalne przepisy i dostępne dowody testów producenta.

11. Często zadawane pytania

Co to jest główna rozdzielnica pierścieniowa prądu przemiennego w obudowie metalowej?

Jest to rozdzielnica średniego napięcia zamknięta w metalowej obudowie i przeznaczona głównie do przełączania, izolacji, zabezpieczania i dystrybucji w pierścieniowych lub promieniowych sieciach elektroenergetycznych.

Jaki zakres napięcia jest powszechnie kojarzony z rozdzielnicami głównymi pierścieniowymi?

Wiele komercyjnych produktów RMU jest zaprojektowanych dla sieci średniego napięcia, takich jak systemy 11 kV, 12 kV lub 24 kV, podczas gdy inne konfiguracje mogą obejmować dodatkowe klasy napięcia. Prawidłowa ocena musi być zawsze dopasowana do sieci projektu.

Czy jednostka główna pierścieniowa zapobiega awariom zasilania?

Żaden sprzęt nie jest w stanie wyeliminować każdej awarii. Układ pierścieniowy może jednak poprawić ciągłość zasilania, umożliwiając odizolowanie uszkodzonej sekcji, podczas gdy sprawne sekcje mogą pozostać pod napięciem poprzez alternatywną ścieżkę zasilania.

Jaka jest różnica między przełącznikiem obciążenia a wyłącznikiem automatycznym?

Przełącznik obciążenia jest przeznaczony przede wszystkim do przełączania normalnego prądu obciążenia w ramach jego określonej możliwości. Wyłącznik automatyczny przeznaczony jest do przerywania prądów zwarciowych, a także do wykonywania normalnych zadań łączeniowych w ramach swojej wydajności znamionowej. Schemat ochrony powinien określać, które urządzenie jest odpowiednie.

Dlaczego norma IEC 62271-200 jest ważna?

W normie IEC 62271-200 określono wymagania dotyczące rozdzielnic i sterownic prądu przemiennego w obudowach metalowych na napięcia znamionowe powyżej 1 kV do 52 kV włącznie. Stanowi ważne odniesienie do oceny konstrukcji, testowania i działania odpowiedniego sprzętu.

Czy główna rozdzielnica pierścieniowa może być używana na zewnątrz?

Tak, wersje zewnętrzne mogą być zaprojektowane z odpowiednią ochroną obudowy i odpornością na warunki środowiskowe. Jednakże instalacja na zewnątrz wymaga szczególnego uwzględnienia wilgoci, temperatury, zapylenia, korozji, nasłonecznienia i warunków panujących w miejscu montażu.

Jakich dokumentów kupujący powinien żądać od producenta?

W zależności od projektu przydatna dokumentacja może obejmować arkusz danych technicznych, schemat jednokreskowy, rysunek poglądowy, schemat połączeń, dokumentację badań typu, protokoły badań rutynowych, instrukcję montażu, instrukcję obsługi i odpowiednie certyfikaty.

Jak wybrać właściwą rozdzielnicę główną pierścieniową?

Zacznij od napięcia sieciowego, prądu ciągłego, poziomu zwarcia, filozofii ochrony, konfiguracji kabla, wymagań izolacyjnych, warunków środowiskowych, przestrzeni instalacyjnej, wymagań bezpieczeństwa i obowiązujących norm. Parametry te należy następnie dopasować do testowanej przez producenta konfiguracji produktu.

12. Wniosek

Główna rozdzielnica pierścieniowa prądu przemiennego w obudowie metalowej odgrywa ważną rolę w nowoczesnej dystrybucji średniego napięcia, ponieważ łączy w sobie zwartą konstrukcję, kontrolowane przełączanie, izolację uszkodzeń, uziemienie i funkcje zabezpieczające w zintegrowanym zespole. Jego wartość jest szczególnie widoczna w sieciach, w których ważna jest ciągłość zasilania, ograniczona przestrzeń instalacyjna, bezpieczeństwo pracy i uproszczona architektura dystrybucji.

Dla inżynierów i zespołów zakupowych najbardziej niezawodnym podejściem jest wybór sprzętu zgodnie z kompletnym systemem elektrycznym, a nie skupianie się na jednej specyfikacji, takiej jak prąd znamionowy lub rozmiar szafy. Poziom napięcia, prąd zwarciowy, koordynacja izolacji, strategia ochrony, warunki środowiskowe, działanie łuku wewnętrznego, ułożenie kabli, blokowanie, testowanie i przyszła rozbudowa powinny być rozpatrywane łącznie.
