Rozdzielnica pierścieniowa jednostki głównej

Deyan Electric jest profesjonalnym dostawcą sprzętu elektrycznego do zastosowań przemysłowych, posiadającym zintegrowane badania i rozwój, produkcję i serwis. Rozdzielnica Ring Main Unit to kompaktowa, szczelna jednostka dystrybucji wtórnej do sieci średniego napięcia. Zapewnia niezawodne zasilanie, umożliwiając efektywne przełączanie obciążenia i izolację usterek w konfiguracji „pierścieniowej”, minimalizując przestoje. Jego kluczowe cechy obejmują konstrukcję modułową, izolację SF6 lub próżniową oraz zwiększone bezpieczeństwo w zastosowaniach miejskich i przemysłowych.

Wyślij zapytanie

Opis produktu

Rozdzielnica jednostki głównej Ring Wprowadzenie do produktu oferuje 10 standardowych opcji konfiguracji, spełniających wymagania aplikacyjne większości sieci dystrybucyjnych 36–40,5 kV. Jako kompaktowa rozdzielnica XGN-40.5 umożliwia praktycznie dowolną kombinację wybranych jednostek funkcjonalnych.

Rozdzielnica pierścieniowa jednostki głównej zawiera interfejsy i interfejsy użytkownika, zapewniając kompletne rozwiązanie przełączające dla wtórnych sieci dystrybucyjnych 36–40,5 kV.

Komora gazowa ze stali nierdzewnej jest wypełniona gazem SF6, całkowicie uszczelniając wszystkie części pod napięciem i przełączniki od środowiska zewnętrznego. Ten w pełni uszczelniony system chroni wewnętrzne przełączniki i wszystkie części pod napięciem przed zewnętrznymi zmianami środowiska, zapewniając wysoką niezawodność, bezpieczeństwo personelu i praktycznie bezobsługową pracę.

Parametr produktu (specyfikacja)

● Główne parametry techniczne rozdzielnicy próżniowej

Nazwa	Jednostka	wartość liczbowa
Napięcie znamionowe	kV	40.5
Prąd znamionowy	A	1250 1600 2000
Częstotliwość znamionowa	Hz	50
Znamionowy krótkotrwały prąd wytrzymywany	KA	20 25 31,5
Znamionowy prąd szczytowy wytrzymywany	KA	50 63 80
Znamionowe napięcie wytrzymywane przy częstotliwości zasilania	KV	95/1min
Znamionowe napięcie wytrzymywane przez impuls piorunowy	KV	185
Znamionowy czas zwarcia	S	4
Ocena ochrony		IP3X

● Kluczowe parametry techniczne wyłącznika próżniowego

Nazwa	Jednostka	wartość liczbowa
Napięcie znamionowe	KV	40.5
Częstotliwość znamionowa	HZ	50
Znamionowe napięcie wytrzymywane przy częstotliwości zasilania	KV	95/1min
Znamionowe napięcie wytrzymywane przez impuls piorunowy	KV	185
Prąd znamionowy	A	1250 1600 2000
Znamionowy krótkotrwały prąd wytrzymywany	KA	20 25 31,5
Znamionowy krótkotrwały prąd wyłączający	KA	20 25 31,5
Znamionowy prąd szczytowy wytrzymywany	KA	50 63 80
Znamionowy czas zwarcia	SM	4
Czas otwarcia	SM	30 ≤ t≤ 60
Czas zamknięcia	s	50 ≤ t ≤ 100
Znamionowe cykle prądu zwarciowego	Drugi	20
Żywotność mechaniczna	Drugi	10000
Ocena ochrony		IP43

Cecha produktu i zastosowanie

Maksymalne bezpieczeństwo i ochrona personelu

Niezrównana niezawodność i odporność na warunki środowiskowe

Kompaktowa i oszczędzająca miejsce konstrukcja

Elastyczność operacyjna i zabezpieczenie na przyszłość

Witryny aplikacji

◇ Kompaktowe podstacje wtórne

◇ Małe przedsiębiorstwa przemysłowe i górnicze

◇ Elektrownie wiatrowe

◇ Hotele, galerie handlowe, biurowce, centra handlowe itp.

◇ C- Zespół przełącznika obciążenia

◇ D- Jednostka bezpośredniego podłączenia kabla

◇ Zespół przyłączeniowy kabla De-Direct z uziemnikiem

◇ F- Zespół kombinacji rozłącznika obciążenia i bezpieczników

◇ V- Zespół wyłącznika próżniowego

Szczegóły produkcji

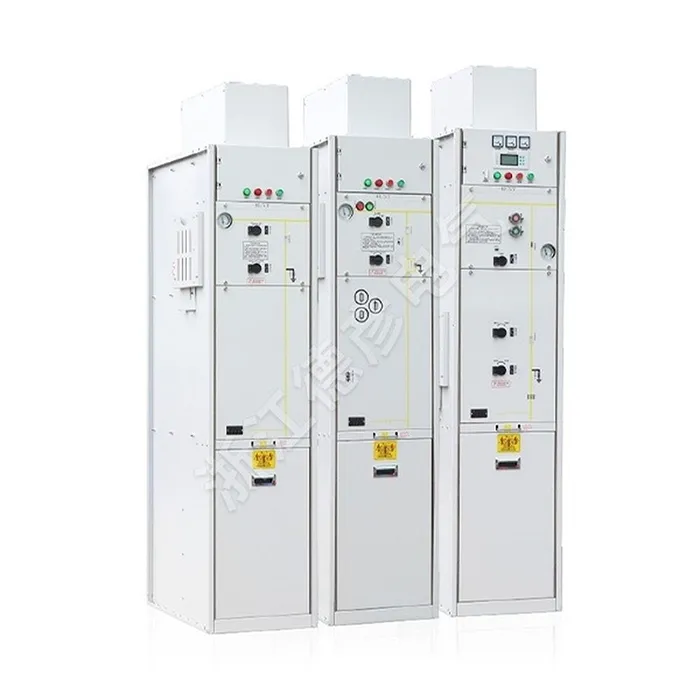

Ring Main Unit Switchgear
