Główna rozdzielnica pierścieniowa AC z izolacją metalową

Deyan Electric jest profesjonalnym dostawcą sprzętu elektrycznego do zastosowań przemysłowych, posiadającym zintegrowane badania i rozwój, produkcję i serwis. Rozdzielnica główna z pierścieniem w izolacji metalowej AC to kompaktowa, izolowana powietrzem jednostka zapewniająca niezawodną dystrybucję energii wtórnej 10–12 kV. Zaprojektowany dla głównych systemów pierścieniowych, zapewnia bezpieczne przełączanie obciążenia, izolację uszkodzeń i ciągłe zasilanie. Jego solidna, modułowa konstrukcja zapewnia łatwą konserwację i idealnie nadaje się do sieci miejskich, terenów przemysłowych i kompleksów handlowych wymagających niezawodnej i ekonomicznej wydajności sieci.

Wyślij zapytanie

Opis produktu

Rozdzielnica główna pierścieniowa z izolacją metalową prądu przemiennego jest rozwiązaniem w pełni izolowanym, uszczelnionym i bezobsługowym. Jednostka ta integruje wszystkie części pod napięciem w pojedynczy blok formowany epoksydowo, zapewniając całkowitą odporność na trudne warunki. Niezawodna jednostka główna Ring idealnie nadaje się do różnorodnych zastosowań, od sieci miejskich po wymagające miejsca, takie jak tunele i lotniska. Dzięki kompaktowej i bezpiecznej konstrukcji ta solidnie izolowana rozdzielnica gwarantuje niezawodność i bezpieczeństwo pracy.

Parametr produktu (specyfikacja)

Projekt	Jednostka	Parametry
rutyna
Napięcie znamionowe	kV	12
Częstotliwość znamionowa	Hz	50
Częstotliwość zasilania Wytrzymuje napięcie	kV/min	42/48
Napięcie impulsu piorunowego	kV	75/85
Czas trwania łuku	S	≥0,5
Stopień ochrony IP komponentów (z wyjątkiem szafek pomiarowych)		IP67
Stopień ochrony obudowy		IP4X
Stopień ochrony przedziału		IP2X
Robocze napięcie zasilania	V	DC24, 48, 110, 220
Robocze napięcie zasilania	V	AC110, 220
System szyn zbiorczych
Prąd znamionowy	A	630(1250)
Znamionowy krótkotrwały prąd wytrzymywany	kA/s	20/4(25/4)
Znamionowy prąd szczytowy wytrzymywany	kA	50(63)
Znamionowy prąd szczytowy wytrzymywany	kA	50
Moduł przełącznika obciążenia
Prąd znamionowy	A	630
Znamionowy prąd zamykania zwarcia	KA	50
Znamionowy krótkotrwały prąd wytrzymywany	KA/S	20/4
Trwałość mechaniczna przełącznika obciążenia	Drugi
Trwałość elektryczna przełączników obciążenia	drugi	E3
Częściowe rozładowanie	szt	≤5
Zespół wyłącznika automatycznego
Prąd znamionowy	A	630(1250)
Znamionowy prąd zwarciowy	KA	20(25)

Projekt	Jednostka	Parametry
Znamionowy prąd zamykania zwarcia	kA	50(63)
Znamionowy krótkotrwały prąd wytrzymywany	kA/S	20/4(25/4)
Trwałość mechaniczna wyłączników automatycznych	drugi	20000
Żywotność wyłączników automatycznych	drugi	E2
Znamionowa sekwencja działania		0-0,3 s-CO-180s-CO
Częściowe rozładowanie	komputer	≤5
Zespół elektryczny z wyłącznikiem obciążenia i bezpiecznikiem
Prąd znamionowy (maksymalny)	A	200
Znamionowy prąd zwarciowy	kA	31.5
Prąd znamionowy (maksymalny)	KA	80
Częściowe rozładowanie	komputer	3150
Rozłącznik
Prąd znamionowy	A	630/1250
Znamionowy krótkotrwały prąd wytrzymywany	KA	20/25
Znamionowy krótkotrwały czas trwania	S	4
Znamionowy prąd szczytowy wytrzymywany	kA	50/63
Żywotność mechaniczna	Drugi	3000
Przełącznik uziemiający
Prąd znamionowy	A	630/1250
Znamionowy krótkotrwały prąd wytrzymywany	K	20/25
Znamionowy krótkotrwały czas trwania	S	4
Znamionowy prąd szczytowy wytrzymywany	k	50/63
Znamionowy prąd zwarciowy (szczytowy)	KA	50
Znamionowe cykle prądu zwarciowego	Drugi	2
Żywotność mechaniczna	Drugi	3000

Cecha produktu i zastosowanie

Witryny aplikacji

Solidna izolacja zapewniająca większe bezpieczeństwo i przyjazność dla środowiska

Kompaktowa i oszczędzająca miejsce konstrukcja

Wysoka niezawodność w niesprzyjających warunkach

Bezobsługowa obsługa

Elastyczna i rozszerzalna konfiguracja

◇ Kompaktowe podstacje wtórne

◇ Małe przedsiębiorstwa przemysłowe i górnicze

◇ Elektrownie wiatrowe

◇ Hotele, galerie handlowe, biurowce, centra handlowe itp.

◇ C- Zespół przełącznika obciążenia

◇ Jednostka łącząca kabel D-Direct

◇ Zespół przyłączeniowy kabla De-Direct z uziemnikiem

◇ F- Zespół kombinacji rozłącznika obciążenia i bezpieczników

◇ V- Zespół wyłącznika próżniowego

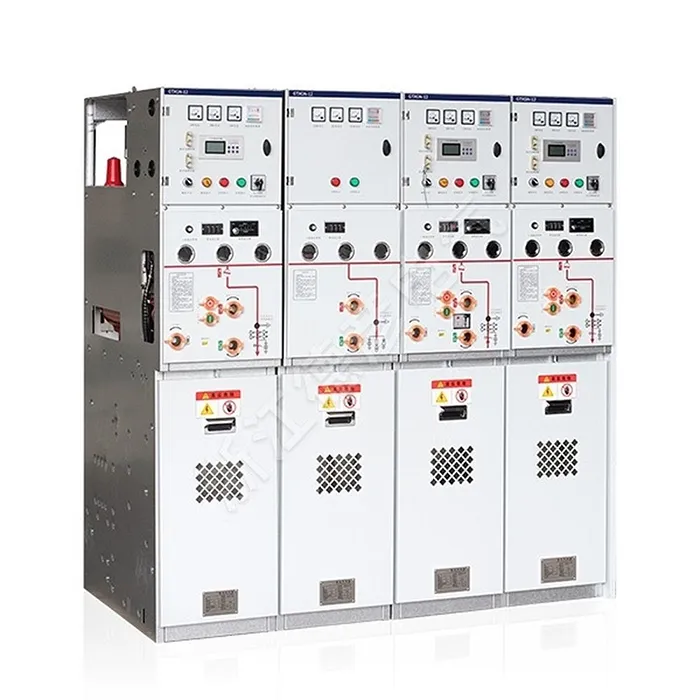

AC Metal-Insulated Ring Main Switchgear
