Główna rozdzielnica pierścieniowa AC w obudowie metalowej

Deyan Electric jest profesjonalnym dostawcą sprzętu elektrycznego do zastosowań przemysłowych, posiadającym zintegrowane badania i rozwój, produkcję i serwis. Rozdzielnica główna z pierścieniem metalowym w obudowie metalowej to kompaktowe i niezawodne rozwiązanie do wtórnej dystrybucji energii w sieciach 10-12 kV. Solidna, pokryta metalem konstrukcja zapewnia bezpieczeństwo i trwałość, idealnie nadaje się do głównych systemów pierścieniowych w sieciach miejskich, zakładach przemysłowych i kompleksach handlowych. Urządzenie to zapewnia efektywne przełączanie obciążenia, niezawodną izolację usterek i wymaga minimalnej konserwacji, gwarantując ciągłe zasilanie i zwiększone bezpieczeństwo operacyjne

Wyślij zapytanie

Opis produktu

Rozdzielnica główna z pierścieniem metalowym w obudowie metalowej to kompaktowe i niezawodne rozwiązanie przeznaczone do sieci dystrybucyjnych 12 kV, 50 Hz. Główna rozdzielnica prądu przemiennego z pierścieniem w obudowie metalowej jest zgodna z normami IEC 62271-200 i GB 3906 i może być skonfigurowana z kluczowymi komponentami firmy ABB lub wysokowydajnymi przełącznikami domowymi (SFL-12/24). Wyposażony w precyzyjnie nitowaną obudowę ze stopniem ochrony IP3X i solidnymi blokadami mechanicznymi, zapewnia bezpieczną pracę i zapobiega nieprawidłowemu działaniu. Urządzenie jest lekkie, łatwe w utrzymaniu i odpowiednie do zastosowań w sieciach miejskich i wiejskich.

Parametr produktu (specyfikacja)

Numer	Nazwa	Jednostka	Parametry
1	Napięcie znamionowe	kV	12
2	Częstotliwość znamionowa	HZ	50
3	Prąd znamionowy głównej szyny zbiorczej / maksymalny prąd znamionowy bezpiecznika	A	630, 125
4	Znamionowy prąd krótkotrwały wytrzymywany obwodu głównego i obwodu uziemiającego	kA/s	20, 3
5	Znamionowy szczytowy prąd wytrzymywany obwodu głównego i obwodu uziemiającego	KA	50
6	Znamionowy prąd zwarciowy zamknięcia obwodu głównego i obwodu uziemiającego	kA	50
7	Cykle wyłączania o pełnej wydajności dla przełączników obciążenia	Drugi	100
8	Prąd wyłączający bezpiecznik	kA	31,5, 40
9	Znamionowy prąd wyłączalny w pętli zamkniętej	A	630
10	Znamionowy prąd transferu	A	630
11	Żywotność mechaniczna	drugi	2000
12	1 min Częstotliwość zasilania Napięcie wytrzymywane (szczytowe) względem masy/przerwy w izolacji	kV	42, 48
13	Napięcie wytrzymywane udaru piorunowego (szczytowe) międzyfazowe, faza-ziemia/przerwa w izolacji	kV	75,85
14	Obwód wtórny 1-minutowe napięcie wytrzymywane przy częstotliwości zasilania	kV	2
15	Ocena ochrony		IP3X

Cecha produktu i zastosowanie

Solidna konstrukcja w metalowej obudowie

Kompaktowy i oszczędzający miejsce

Niezawodne przełączanie obciążenia i izolacja usterek

Prosta obsługa i konserwacja

Szeroka kompatybilność aplikacji

Witryny aplikacji

◇ Kompaktowe podstacje wtórne

◇ Małe przedsiębiorstwa przemysłowe i górnicze

◇ Elektrownie wiatrowe

◇ Hotele, galerie handlowe, biurowce, centra handlowe itp.

◇ C- Zespół przełącznika obciążenia

◇ Jednostka łącząca kabel D-Direct

◇ Zespół przyłączeniowy kabla De-Direct z uziemnikiem

◇ F- Zespół kombinacji rozłącznika obciążenia i bezpieczników

◇ V- Zespół wyłącznika próżniowego

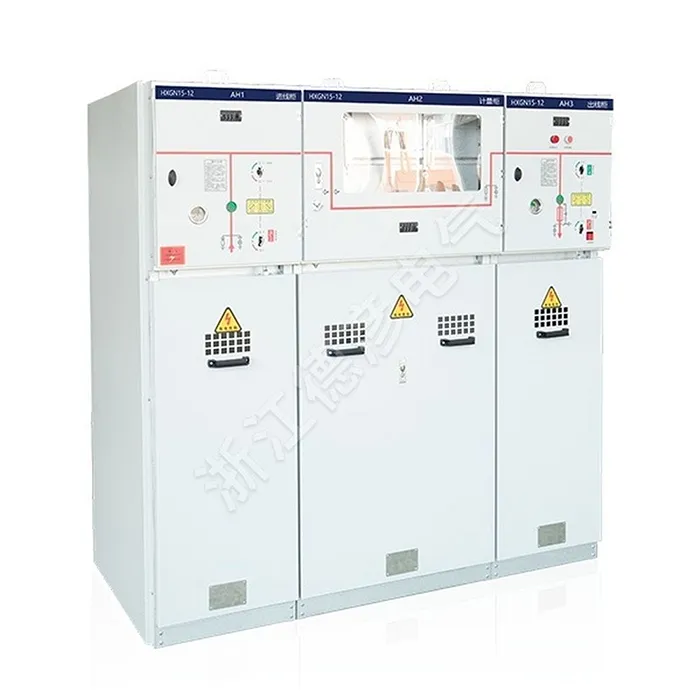

AC Metal-Enclosed Ring Main Switchgear
