Jakich jest pięć kluczowych wskaźników oceny transformatora?

Pięć kluczowych wskaźników dlaOcena transformatoraJakość oparta na międzynarodowych standardach (IEC 60076) i praktykach inżynierii branżowej koncentruje się przede wszystkim na wydajności transformatora, niezawodności bezpieczeństwa i stabilności operacyjnej. Poniżej znajduje się systematyczne wyjaśnienie pięciu podstawowych wskaźników:

1. Pojemność znamionowa

Odnosi się do mocy pozornej, którą transformator może w sposób ciągły dostarczać przez dłuższy czas przy napięciu znamionowym, częstotliwości znamionowej i określonych warunkach chłodzenia, mierzonej w kVA lub MVA.

Funkcja: Określa nośność transformatora i służy jako podstawowa podstawa doboru.

Zasada doboru: W oparciu o całkowitą moc obciążenia (biorąc pod uwagę współczynnik mocy i współczynnik jednoczesności), z marginesem 15–25% zarezerwowanym w celu uniknięcia przeciążenia i nagrzania („mały koń ciągnący duży wóz”) lub strat na biegu jałowym („duży koń ciągnący mały wóz”).

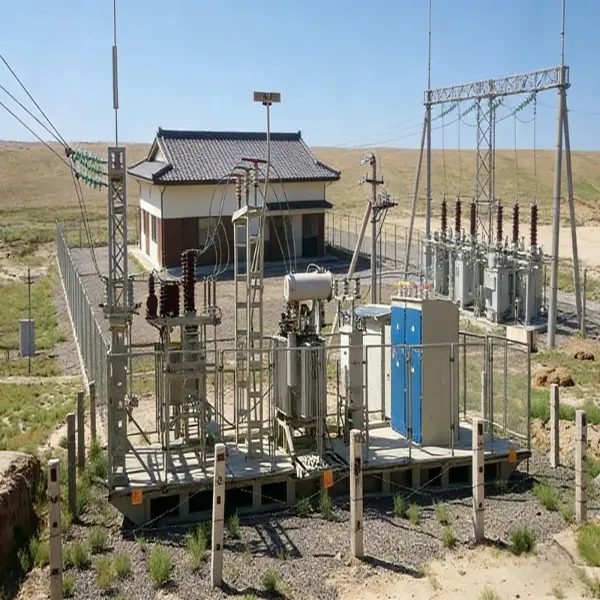

Zastosowanie inżynieryjne: Transformatory 35 kV zwykle mają moc od 1 do 40 MVA, podczas gdy fotowoltaiczne stacje podwyższające zwykle wykorzystują jednostki o mocy od 400 do 1000 kVA.

Przykłady parametrów produktu: Transformator 35 kV firmy Deyan Electric ma moc znamionową 160 kVA; Transformator suchy firmy Xiangtong Electric ma moc znamionową 400 kVA.

2. Utrata bez obciążenia

Znana również jako strata żelaza, odnosi się do utraty mocy czynnej, gdy strona wtórna transformatora jest zwarta, a strona pierwotna jest poddana napięciu znamionowemu. Składa się głównie z histerezy rdzenia i strat prądów wirowych.

Czynniki wpływające: Materiał rdzenia (np. walcowane na zimno blachy ze stali krzemowej o ziarnie zorientowanym), proces laminowania, projekt gęstości strumienia magnetycznego.

Znaczenie efektywności energetycznej: Podstawowy miernik służący do oceny efektywności energetycznej transformatora. Produkty o najwyższej wydajności charakteryzują się stratami bez obciążenia ≤ 0,6 W/kg.

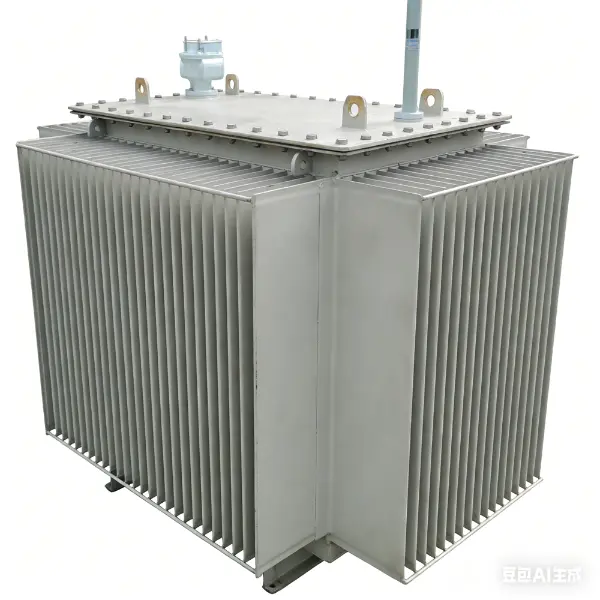

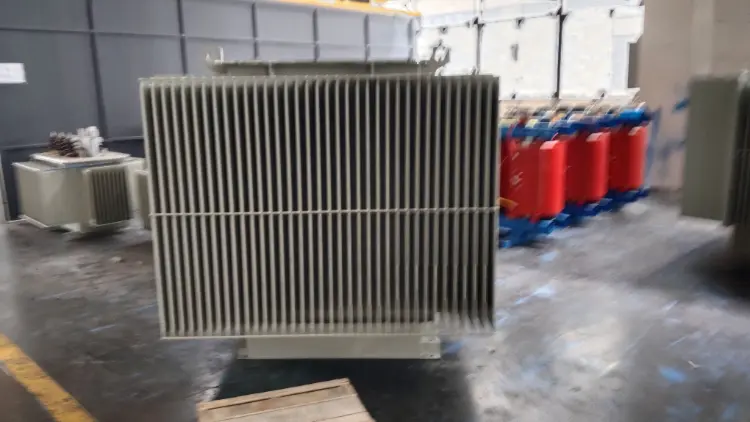

Typowe wartości: Transformator zanurzony w oleju o mocy 160 kVA ma straty bez obciążenia wynoszące około 280 W; modele o wysokiej wydajności mogą spaść poniżej 200 W.

3. Utrata obciążenia

Znana również jako strata miedzi, odnosi się do straty mocy czynnej generowanej przez rezystancję uzwojenia poniżej prądu znamionowego, proporcjonalną do kwadratu prądu obciążenia.

Czynniki wpływające:

Materiał przewodnika (miedź przewyższa aluminium), pole przekroju poprzecznego i proces łączenia.

Wartość oceny:

Bezpośrednio wpływa na koszty operacyjne; niższe straty dają lepszą długoterminową efektywność energetyczną.

Typowe wartości:

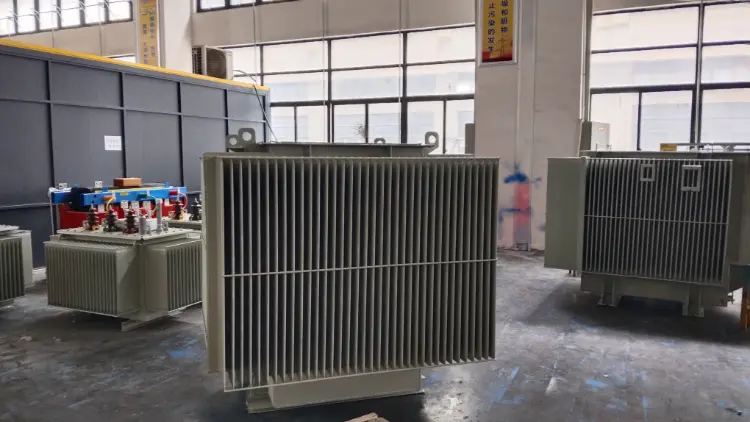

Transformator o mocy 160 kVA charakteryzuje się stratami obciążeniowymi rzędu 2820 W, natomiast modele o wysokiej wydajności można regulować mocą poniżej 2500 W.

Przykładowy parametr produktu: Strata obciążenia transformatora Deyan Electric wynosi 2820 W

4. Impedancja zwarciowa (%)

Odnosi się do procentu napięcia znamionowego wymaganego do przyłożenia prądu znamionowego do strony pierwotnej, gdy strona wtórna jest zwarta, odzwierciedlając wielkość rezystancji wewnętrznej transformatora.

Funkcje:

Ogranicza prąd zwarciowy (wyższa impedancja zmniejsza prąd zwarciowy);

Wpływa na szybkość regulacji napięcia (wyższa impedancja powoduje większy spadek napięcia podczas wahań obciążenia).

Typowy zakres:

Transformatory rozdzielcze: 4%–6% (stabilność zrównoważenia i spadek napięcia);

Przemysłowe ciężkie (np. piece łukowe): 8–15%;

Gdy wiele jednostek pracuje równolegle, odchylenie impedancji musi wynosić ≤±0,5%.

Przykłady produktów:

Huarui Electric: napięcie impedancji 4,5%.

Xiangtong Electric: napięcie impedancji 4,0%.

5. Wydajność izolacji

Obejmuje wytrzymałość izolacji i stan starzenia pomiędzy uzwojeniami oraz pomiędzy uzwojeniami a ziemią, tworząc podstawę bezpiecznej pracy.

Podstawowe elementy testowe:

Rezystancja izolacji: mierzona megaomomierzem, odzwierciedla suchość izolacji i stopień starzenia;

Napięcie wytrzymywane częstotliwości zasilania: wytrzymuje określone napięcie (np. 75 kV dla uzwojeń 35 kV) przez 1 minutę bez awarii;

Częściowe wyładowanie (PD): optymalne jest ≤3pC; przekroczenie tego progu oznacza degradację izolacji;

Klasa izolacji: Klasa A (105°C), Klasa F (155°C), Klasa H (180°C), określająca granice wzrostu temperatury.

Podstawa normy: Zarówno GB/T 6451, jak i IEC 60076 obowiązkowo określają limity napięcia wytrzymywanego izolacji i wyładowań niezupełnych.

Przykład parametru produktu: Transformatory produkowane przez Jinghengjin mają poziom izolacji LI200AC85; Klasa izolacji Jinyu Electric to H.

Uwagi dodatkowe: Inne krytyczne wskaźniki pomocnicze

Chociaż nie należą one do „pięciu podstawowych parametrów”, pozostają one niezbędne w praktyce inżynierskiej:

Wzrost temperatury: Górny wzrost temperatury oleju ≤60K, wzrost temperatury uzwojenia ≤65K (IEC 60076-2);

Grupa połączeń‌: Dyn11 to główny nurt dystrybucji, tłumiący zniekształcenia trzeciej harmonicznej i zapewniający stabilną pracę pod trójfazowymi niezrównoważonymi obciążeniami;

Metoda chłodzenia‌: Naturalne chłodzenie w oleju (ONAN) i suche chłodzenie powietrzem (AN) wpływają na efektywność rozpraszania ciepła i możliwość zastosowania w środowisku;
