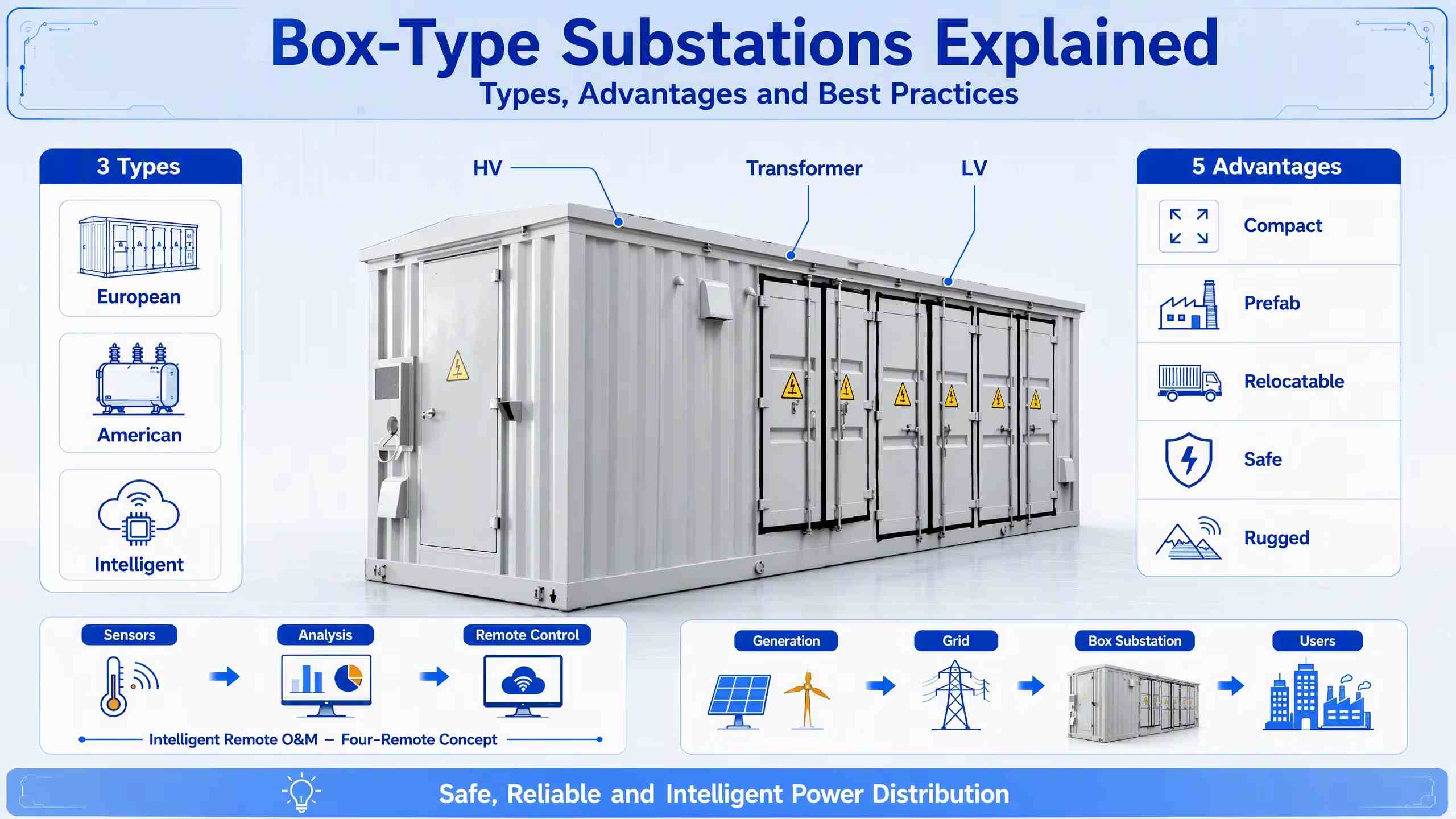

Wyjaśnienie podstacji skrzynkowych: typy, zalety i najlepsze praktyki

Podstacje skrzynkowe(prefabrykowane podstacje) integrują szafy rozdzielcze wysokiego napięcia, transformatory i panele rozdzielcze niskiego napięcia w całkowicie zamkniętej metalowej szafie. Prefabrykowane w fabrykach, można je uruchomić jedynie za pomocą zintegrowanego podnośnika i okablowania na miejscu. Charakteryzując się krótkimi cyklami budowy, niewielkim zajmowaniem terenu i możliwością całkowitego przenoszenia, stały się one główną alternatywą dla tradycyjnych podstacji inżynieryjnych w systemach dystrybucji energii 10–35 kV.

I. Trzy główne typy strukturalne

1. Podstacja skrzynkowa w stylu europejskim (typ kombinowany)
Przyjmując podzieloną na przedziały strukturę z niezależnymi oddzielnymi komorami dla sekcji wysokiego napięcia, transformatora i niskiego napięcia, obsługuje transformatory zanurzone w oleju lub suche (50-2500 kVA). Umożliwia rozszerzalne konfiguracje, w tym kompensację mocy biernej, pomiary i przełączanie podwójnego zasilania. Jako najpowszechniej stosowany typ, pasuje do projektów komunalnych, wspólnot mieszkaniowych oraz budynków przemysłowych i komercyjnych.

2. Podstacja skrzynkowa w stylu amerykańskim (prefabrykowany typ zintegrowany)
Posiada wspólną konstrukcję zbiornika, w której przełączniki obciążenia, bezpieczniki i rdzeń transformatora są umieszczone w jednym zbiorniku wypełnionym olejem. Dzięki wyjątkowo kompaktowym rozmiarom nadaje się do miejsc o ograniczonej przestrzeni, takich jak oświetlenie uliczne, pasy zieleni i tymczasowe źródła zasilania w budownictwie. Ograniczenia wynikają z konstrukcji wspólnego zbiornika, można w nim stosować wyłącznie transformatory zanurzone w oleju i nie jest zalecany do lokalizacji o rygorystycznych standardach ochrony przeciwpożarowej.

3. Inteligentna podstacja skrzynkowa
Opracowany na bazie podstacji skrzynkowych w stylu europejskim lub amerykańskim, wyposażony jest w moduły zawierające jednostki DTU/FTU, czujniki temperatury i wilgotności, urządzenia pomiarowe i wskaźniki usterek. Realizuje cztery funkcje zdalnego sterowania (zdalny pomiar, zdalna sygnalizacja, zdalne sterowanie i zdalna regulacja), a także zdalną obsługę i konserwację bez nadzoru. Jest to raczej ulepszony funkcjonalnie wariant niż niezależna kategoria konstrukcyjna.

II. Podstawowe zalety i scenariusze zastosowań

Pięć podstawowych zalet

● Zajmowanie gruntówstanowi tylko 1/3 do 1/5 wartości tradycyjnych podstacji;
● Prefabrykacja fabrycznagwarantuje stałą jakość montażu;
● Elastyczna konfiguracjai integralna możliwość przenoszenia;
● Kompletne funkcje ochronnew tym pięć blokad zapobiegawczych, wentylacja sterowana temperaturą i systemy osuszania antykondensacyjnego;
● Szafkimogą być wykonane z blachy stalowej, stali nierdzewnej lub stopu aluminium, dostosowując się do trudnych warunków, takich jak przybrzeżna mgła solna, duże wysokości i mroźne zimne obszary.

Typowe scenariusze zastosowań

Dystrybucja energii miejskiej i wiejskiej, oświetlenie dróg gminnych, parki przemysłowe i handlowe, nowe przyłącza do sieci energetycznej, tymczasowe zasilanie, renowacja wiejskiej sieci energetycznej i infrastruktura transportowa.

III. Kluczowe punkty dotyczące wyboru, obsługi i konserwacji

Pięć zasadniczych czynników wyboru typu

1. Dopasuj pojemnośćprzy obliczonym obciążeniu i rezerwie 15%-25% marginesu na przyszłą rozbudowę wydajności;
2. Sprawdź warunki środowiskowew tym temperatura otoczenia, wysokość nad poziomem morza, klasa zanieczyszczenia i wymagania dotyczące odporności sejsmicznej;
3. Wybierz transformatoryw zależności od typu konstrukcji: transformatory suche są opcjonalne dla jednostek w stylu europejskim, aby spełnić normy bezpieczeństwa pożarowego; Transformatory o sprawności energetycznej S13 lub wyższej są traktowane priorytetowo w projektach oszczędzania energii;
4. Zaplanuj tryby okablowania przychodzącego/wychodzącego, obwody odpływowe, podwójne zasilanie, kompensacja mocy biernej i konfiguracje pomiarowe;
5. Określ stopień inteligentnej konfiguracjiw oparciu o tryby pracy i konserwacji oraz budżet projektu.

Pięć kluczowych priorytetów obsługi i konserwacji

1. Wizualna kontrola środowiska:sprawdzić korozję szafy, osiadanie fundamentów, gromadzenie się wody i zatkane otwory spustowe;
2. Sprawdź kontrolę temperatury i wentylacjęi systemy antykondensacyjne;
3. Przymocuj wszystkie połączenia elektryczne;regularnie przeprowadzać badania izolacji, badania napięcia wytrzymywanego częstotliwością sieciową i badania rezystancji uziemienia (rezystancja uziemienia ≤ 4 Ω);
4. Konserwacja korpusu transformatora:w przypadku transformatorów zanurzonych w oleju należy sprawdzać poziom oleju i wycieki oraz regularnie przeprowadzać analizę próbek oleju; w przypadku transformatorów suchych usunąć nagromadzony pył i sprawdzić pęknięcia odlewu;
5. Weryfikuj dane z inteligentnych terminali,przetestować funkcje alarmowe i skalibrować wartości ustawień zabezpieczeń.

Wniosek

Przy wyborze sprzętu należy położyć nacisk na dopasowanie obciążenia, weryfikację środowiskową, wybór typu konstrukcji, planowanie rozbudowy i inteligentną konfigurację. Należy ustanowić znormalizowany system obsługi i konserwacji obejmujący wygląd szafy, systemy kontroli temperatury, połączenia elektryczne, korpusy transformatorów i inteligentne zaciski, aby zapewnić długoterminową bezpieczną i stabilną pracę sprzętu.
