Wysuwna szafa rozdzielcza niskiego napięcia

Deyan Electric to profesjonalny dostawca z bogatym doświadczeniem w produkcji przemysłowych urządzeń elektrycznych. Wysuwna szafa rozdzielcza niskiego napięcia to modułowy zespół do rozdziału mocy i sterowania silnikami. Moduły wyjmowane zapewniają łatwą konserwację i zwiększone bezpieczeństwo dzięki zaawansowanym blokadom i oddzielnym przegródkom. Idealny do zastosowań przemysłowych i komercyjnych do 690 V.

Wyślij zapytanie

Opis produktu

Wysuwana szafa rozdzielcza niskiego napięcia nadaje się do systemów dystrybucji energii w elektrowniach, przemyśle naftowym, chemicznym, metalurgicznym, tekstylnym i wieżowcach. Znajduje zastosowanie w miejscach o dużych wymaganiach w zakresie automatyzacji i interfejsów z komputerami, takich jak duże elektrownie i instalacje petrochemiczne. Jako trójfazowy prąd przemienny o częstotliwości 50 (60) Hz, znamionowe napięcie robocze 400 V lub 660 V i prąd znamionowy 5000 A lub niższy w systemach zasilania i dystrybucji energii do wytwarzania i zasilania energią, służy do dystrybucji mocy, scentralizowanego sterowania silnikami i kompensacji mocy biernej. Konstrukcja wysuwnej szafy rozdzielczej niskiego napięcia jest zgodna z następującymi normami: IEC439-1 „Rozdzielnica i sterownica w obudowie niskiego napięcia” oraz GB7251 „Rozdzielnica w obudowie niskiego napięcia”.

Parametr produktu (specyfikacja)

Numer seryjny	Nazwa		Parametry
1	Napięcie znamionowe obwodu głównego (V)		AC 400/660
2	Napięcie znamionowe obwodu pomocniczego		AC 220, 380 (400), DC 110, 220
3	Częstotliwość znamionowa (Hz)		50(60)
4	Znamionowe napięcie izolacji (V)		660
5	Prąd znamionowy (A)	Szyna pozioma	≤5000
	Prąd znamionowy (A)	Pionowa szyna zbiorcza (MCC)	1000
6	Znamionowy prąd krótkotrwały wytrzymywany szyn zbiorczych (kA/1s)		50, 80
7	Znamionowa szczytowa obciążalność prądowa szyn zbiorczych (kA/0,1 s)		105, 176
8	Napięcie testowe częstotliwości zasilania (V/1 min)	Obwód główny	2500
		Obwód pomocniczy	2000
9	Szyna zbiorcza	Trójfazowy układ czteroprzewodowy	A.B.C.PEN
		Trójfazowy układ pięcioprzewodowy	A.B.C.PE.N
10	Ocena ochrony		IP30, IP40

Cecha produktu i zastosowanie

Wysoce ujednolicone i kompleksowe schematy obwodów głównych

Konstrukcja o dużej pojemności i szerokie zastosowanie

Zintegrowana oferta wynagrodzeń i kompletnych rozwiązań

Niezwykle elastyczne i wyczerpujące schematy sterowania pomocniczego

Modułowa konstrukcja szuflad i bezpieczne zasilanie sterujące

Witryny aplikacji

◇ Kompaktowe podstacje wtórne

◇ Małe przedsiębiorstwa przemysłowe i górnicze

◇ Elektrownie wiatrowe

◇ Hotele, galerie handlowe, biurowce, centra handlowe itp.

◇ C- Zespół przełącznika obciążenia

◇ Jednostka łącząca kabel D-Direct

◇ Zespół przyłączeniowy kabla De-Direct z uziemnikiem

◇ F- Zespół kombinacji rozłącznika obciążenia i bezpieczników

◇ V- Zespół wyłącznika próżniowego

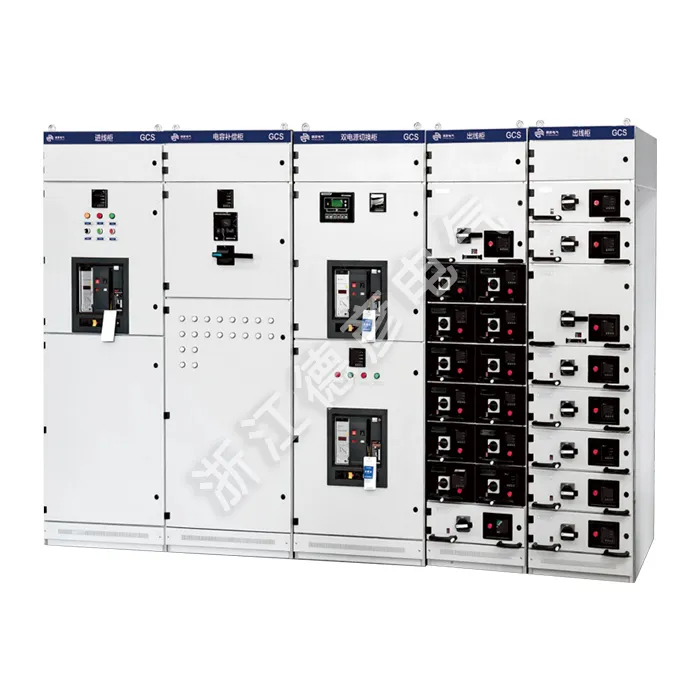

Low-voltage Withdrawable Switchgear Cabinet
