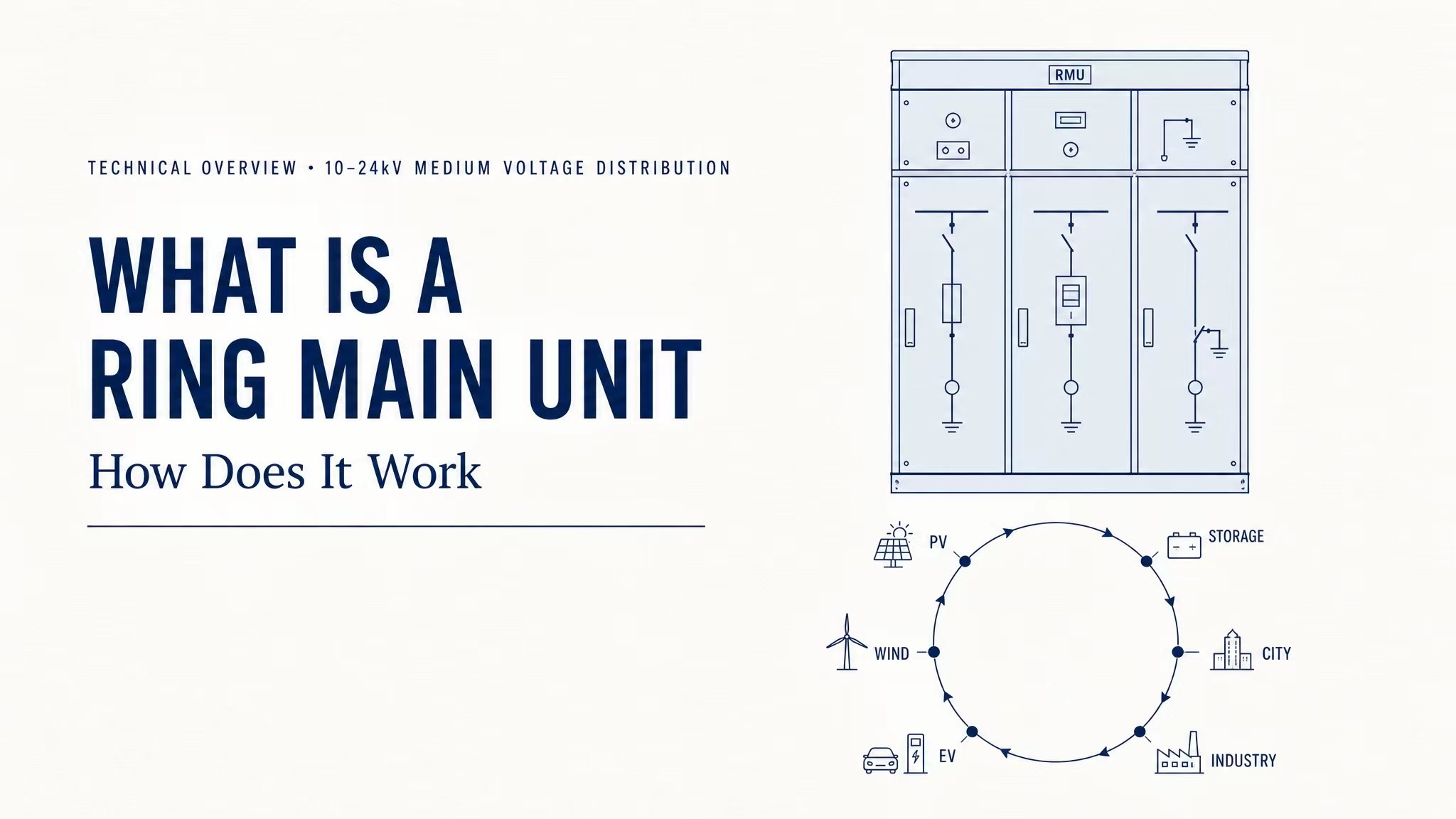

Co to jest jednostka główna pierścienia i jak działa

Przy renowacji miejskich rurociągów kablowych, wsparciu dystrybucji energii elektrycznej dla nowej energii oraz projektach zasilania wspólnot mieszkaniowych i parków przemysłowych,Jednostki główne pierścienia(RMU) służą jako rozdzielnice rdzeniowe w pierścieniowych sieciach dystrybucyjnych średniego napięcia 10–24 kV. Dzięki kompaktowej konstrukcji szafy, niezawodnym zespołom przełączników obciążenia i elastycznemu trybowi zasilania pierścieniowego, RMU stały się głównym sprzętem do zewnętrznej dystrybucji energii, dopasowywania podstacji skrzynkowych i dystrybucji energii za pomocą rurociągów podziemnych. Niniejszy dokument zawiera szczegółowe wprowadzenie obejmujące podstawowe zasady działania sprzętu, pięć podstawowych zalet, odpowiednie miejsca, rutynowe kontrole i konserwację, a także trendy techniczne w zakresie nowych, ekologicznych, izolowanych gazem jednostek RMU w przemyśle, uwzględniając popularne słowa kluczowe wyszukiwane w sektorze elektrycznym.

I. Podstawowa zasada działania

Zasilanie pierścieniowe odnosi się do tworzenia zamkniętej pętli zasilania pierścieniowego poprzez połączenie wielu kabli wysokiego napięcia od końca do końca. Wyposażone w elementy wewnętrzne, w tym rozłączniki obciążenia, uziemniki i bezpieczniki, moduły RMU sterują podłączaniem i odłączaniem linii kablowych w pętli.

Kiedy w jednym odcinku sieci pierścieniowej wystąpi zwarcie lub uszkodzenie kabla, RMU może szybko odłączyć uszkodzony segment. Obwody dźwiękowe mogą nadal przesyłać energię dwukierunkowo, unikając przerw w dostawie prądu na całym obszarze i znacznie poprawiając stabilność zasilania miejskich sieci dystrybucyjnych – jest to ich podstawowa funkcja, która odróżnia je od zwykłych szaf rozdzielczych wysokiego napięcia.

II. Pięć podstawowych cech produktu

1. Kompaktowa konstrukcja szafki oszczędzająca miejsce na instalację
Dzięki modułowej, zintegrowanej strukturze jej całkowita objętość jest znacznie mniejsza niż w przypadku konwencjonalnych szaf rozdzielczych wysokiego napięcia. Można go instalować bezpośrednio w pasach zieleni przy drogach, studniach kablowych i ciasnych podziemnych pomieszczeniach dystrybucji energii, co czyni go idealnym rozwiązaniem dla zewnętrznych punktów dystrybucji energii o ograniczonej przestrzeni w miastach.

2. Wiele opcjonalnych mediów izolacyjnych o wyjątkowych parametrach bezpieczeństwa
Na rynku dostępne są różne typy, w tym produkty z izolacją gazową SF6, przyjazne dla środowiska produkty z izolacją gazową, izolacją stałą i powietrzem. Całkowicie uszczelniona konstrukcja obudowy jest wodoodporna i pyłoszczelna, a stopień ochrony IP67 zapewnia odporność na erozję spowodowaną deszczem, piaskiem, wilgocią i przybrzeżną mgłą solną, umożliwiając całodobową pracę na zewnątrz.

3. Zasilacz pierścieniowy z szybką izolacją usterek
Obsługuje przełączanie pierścienia z podwójną mocą. Gdy wystąpi awaria na jednej gałęzi, urządzenie natychmiast blokuje i izoluje zwarcie, nie zakłócając zasilania innych użytkowników, co czyni go niezbędnym przy modernizacji i renowacji sieci energetycznej w starych obszarach miejskich.

4. Prosta konstrukcja z długoterminową wydajnością bezobsługową
Wewnętrzne elementy RMU z izolacją gazową są wolne od utleniania przez otaczające powietrze, co zmniejsza obciążenie pracą związaną z codzienną inspekcją. Mechaniczne przełączniki obciążenia charakteryzują się dużą trwałością i wytrzymują częste operacje przełączania.

5. Wsparcie inteligentnej aktualizacji poprzez integrację pierwotną i wtórną
Nowe inteligentne jednostki RMU są wyposażone w zaciski czujników umożliwiające zdalne monitorowanie temperatury, ciśnienia gazu i sygnałów o usterkach linii. Kompatybilne z systemami zaplecza inteligentnych sieci, umożliwiają pracę bez nadzoru i automatyczne alarmy o usterkach, wpisując się w trend inteligentnej transformacji dystrybucji energii.

III. Główne scenariusze zastosowań

● Remonty kabli podziemnych w starych dzielnicach miejskichoraz zewnętrzne pierścieniowe sieci elektroenergetyczne wzdłuż dróg gminnych

● Listwy wysokiego napięcia dla osiedli mieszkaniowych, kompleksów handlowychoraz podziemne garaże

● Szafy rozdzielcze wejściowe i wyjściowewewnątrz podstacji skrzynkowych

● Dystrybucja energii elektrycznej przyłączonej do sieci 10kVdla elektrowni fotowoltaicznych i projektów rozproszonych magazynów energii

● Wspomagające systemy zasilania parków przemysłowych, stref przemysłowych, kopalńi infrastrukturę dróg ekspresowych

● Zewnętrzne pierścieniowe punkty zasilania na ulicach nadmorskich, w miastach i na obszarach wiejskich;Szafy antykorozyjne dostosowują się do trudnych warunków pracy

IV. Standardowe metody codziennej konserwacji

1. Regularnie sprawdzaj zewnętrzną część szafkiw przypadku wgnieceń, korozji lub starzenia/uszkodzeń pasków uszczelniających na drzwiach szafek; napraw odpryski farby, aby zapobiec rdzewieniu i wnikaniu wody.

2. Okresowo sprawdzaj ciśnienie w komorze gazowejmodeli z izolacją gazową i niezwłocznie reagować na alarmy wycieków pod niskim ciśnieniem.

3. Wielokrotnie przetestuj płynność przełączaniarozłączników obciążenia i uziemników oraz usuń nagromadzony kurz i zanieczyszczenia wewnątrz szafy.

4. Sprawdź temperaturę złączy kablowychaby wyeliminować ukryte zagrożenia, takie jak luźne i przegrzane zaciski przewodów.

5. Przeprowadzaj regularne testy izolacji pod napięciemi sprawdzić normalne działanie inteligentnych terminali monitorujących i wskaźników usterek.

V. Trend rozwoju branży

Kierując się polityką Dual Carbon, przyjazne dla środowiska RMU z izolacją suchego powietrza zyskują coraz większą popularność. Zastępują tradycyjny sześciofluorek siarki będący gazem cieplarnianym czystym powietrzem jako środkiem izolującym, zapewniając doskonałą ochronę środowiska. Tymczasem integracja, miniaturyzacja i inteligencja na poziomie podstawowym i średnim stały się głównymi kierunkami przemysłu, a RMU w dalszym ciągu zapewniają niezawodne wsparcie przy budowie miejskich inteligentnych sieci dystrybucyjnych.
